Сборка обшивки крыши

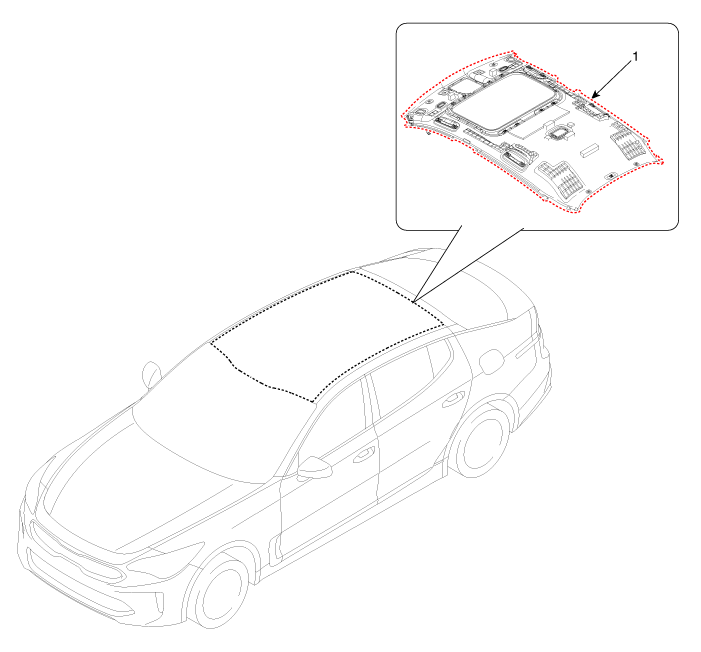

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите переднее сиденье.

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

2. 2

   Снимите заднее сиденье.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

3. 3

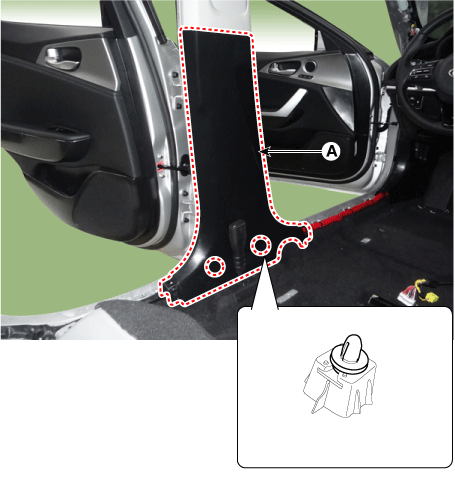

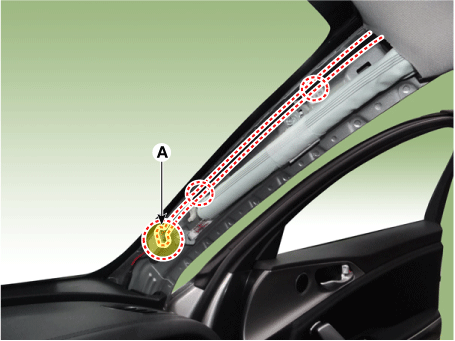

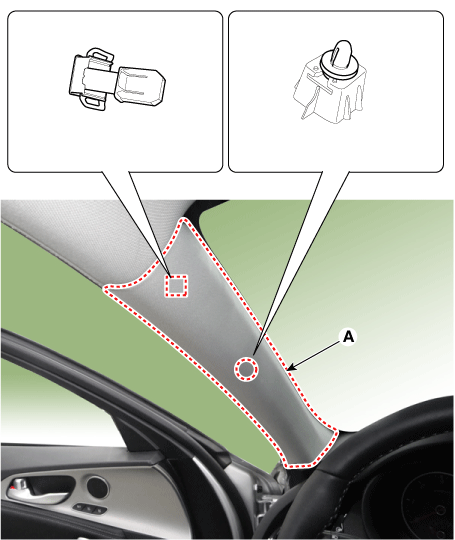

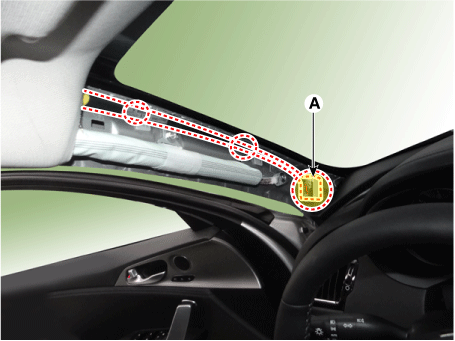

   Отделите обивку стойки, а затем снимите обшивку передней стойки (А), надавив на монтажный зажим в направлении, указанном стрелкой.



4. 4

   С помощью съемника снимите обшивку порога (А) передней двери.



5. 5

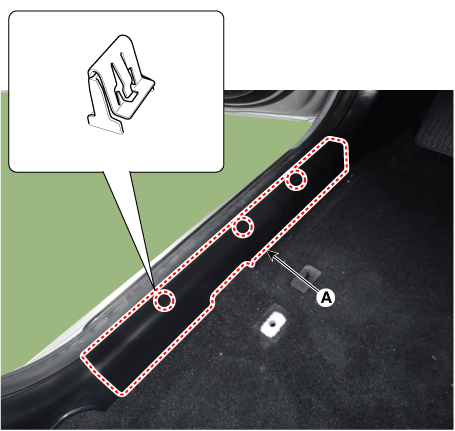

   Снимите накладку порога задней двери (А) после удаления монтажного зажима.



6. 6

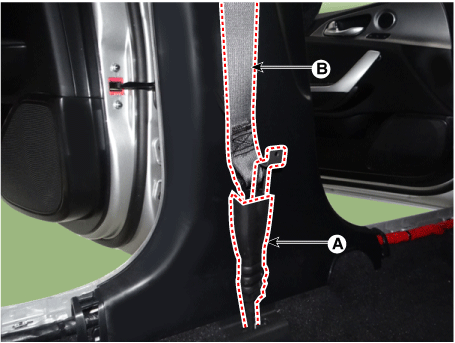

   Снимите ремень безопасности (B) с системы EFD (A) с помощью SST (0K888-D4200).



7. 7

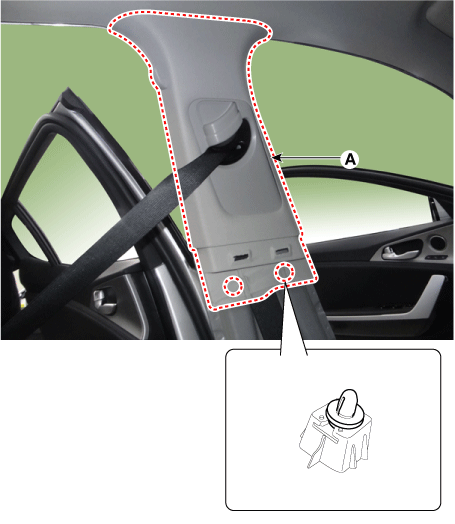

   Снимите нижнюю облицовку центральной стойки (А).



8. 8

   Снимите верхнюю облицовку центральной стойки (А).



9. 9

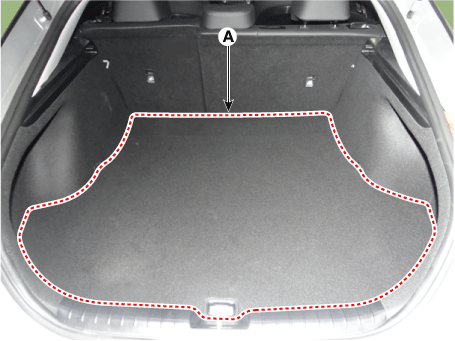

   Снимите коврик для покрытия багажного отделения (А).



10. 10

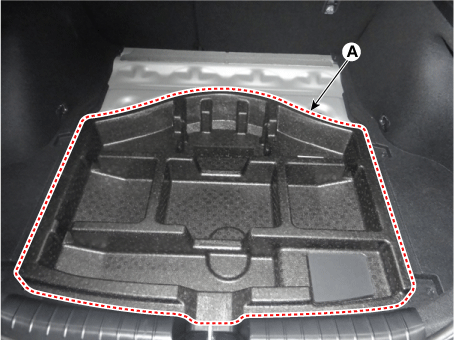

    Снимите центральный лоток (А).



11. 11

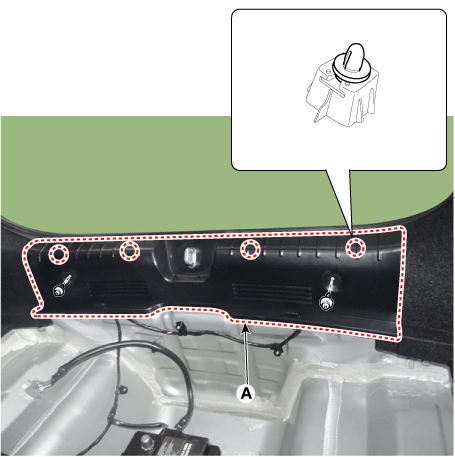

    Снимите заднюю поперечную облицовку (А).



12. 12

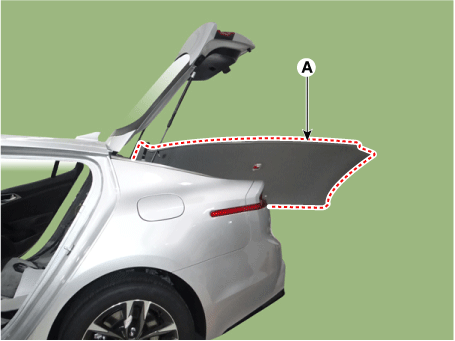

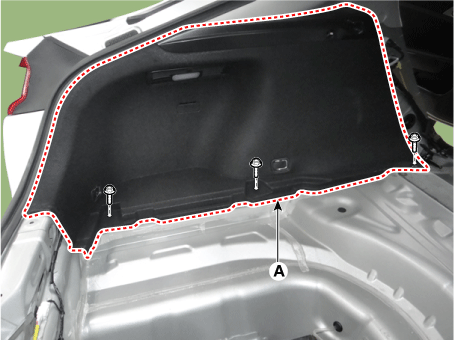

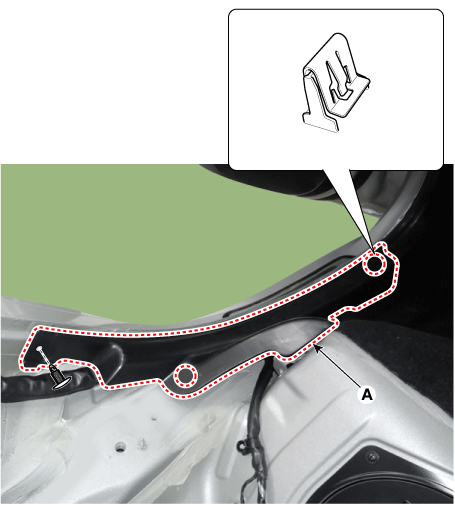

    Отделите боковую обшивку багажника (А) после ослабления крепежных винтов.



13. 13

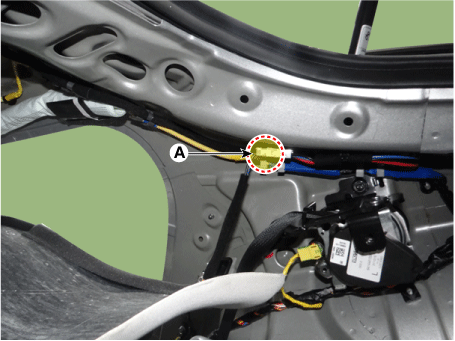

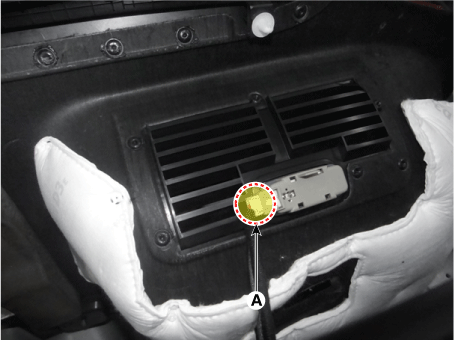

    Снимите боковую обшивку багажника после отсоединения разъема фонаря багажного отделения. (А).



14. 14

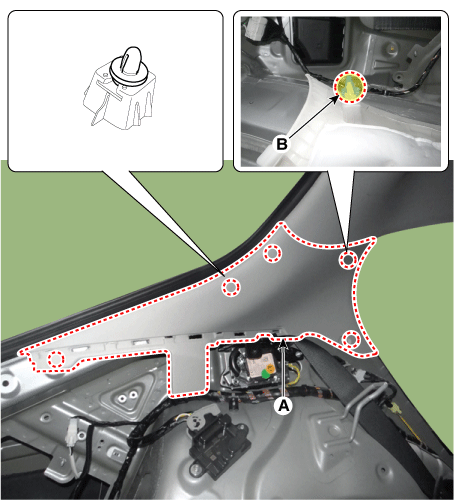

    Снимите облицовку задней стойки (А).



15. 15

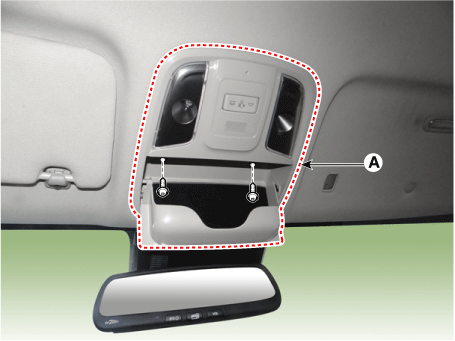

    Отделите потолочную консольную лампу (А) после ослабления крепежных винтов.



16. 16

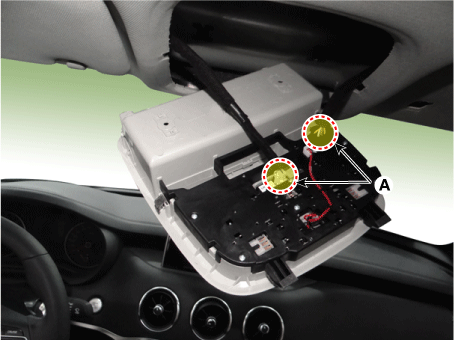

    Снимите лампу потолочной консоли после отсоединения разъемов (А).



17. 17

    Отделите крышку солнцезащитного козырька (A).



18. 18

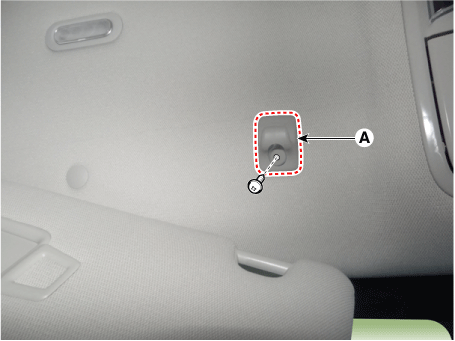

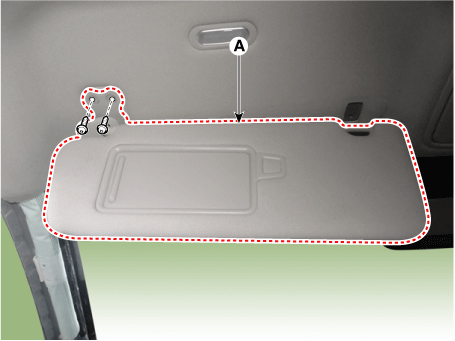

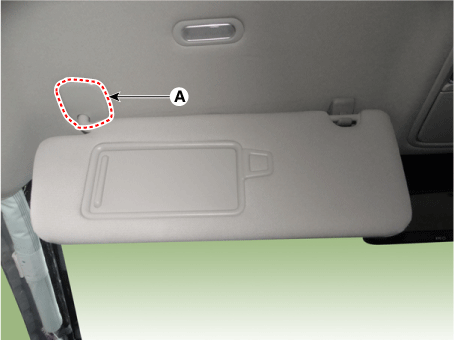

    Отделите солнцезащитный козырек (А) после ослабления крепежного винта.



19. 19

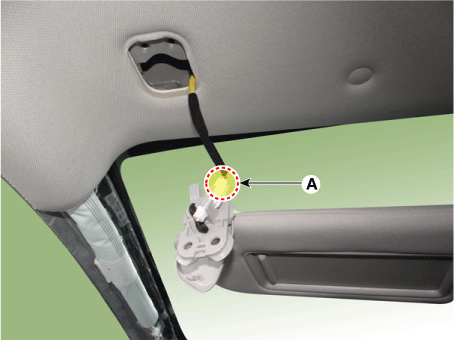

    Снимите солнцезащитный козырек после отсоединения разъема (А).



20. 20

    Снимите фиксатор (А) после ослабления крепежного винта.



21. 21

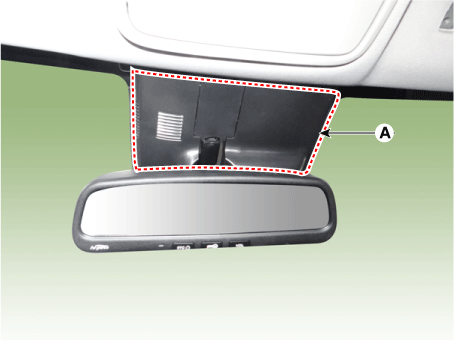

    Снимите крышку датчика дождя (А) с помощью съемника.



22. 22

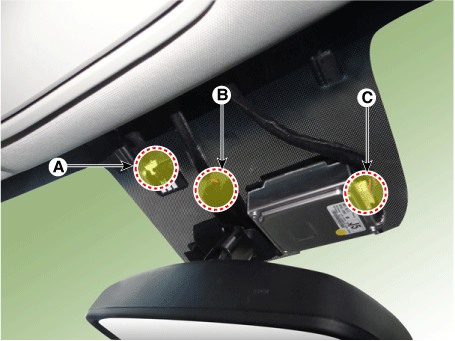

    Отсоедините датчик автоматического обогревателя, датчик зеркала ECM, разъемы LDWS (C).



23. 23

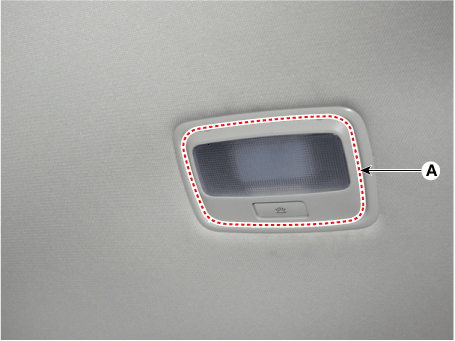

    Снимите линзу комнатного светильника (А) с помощью съемника.



24. 24

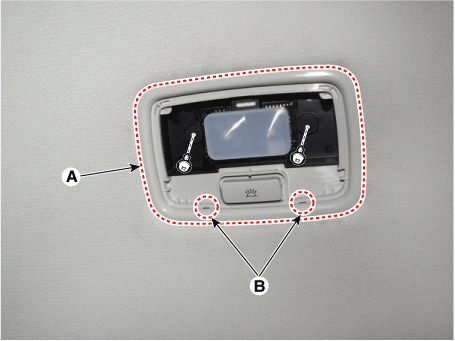

    Отделите комнатный светильник (А) после ослабления крепежных винтов.



25. 25

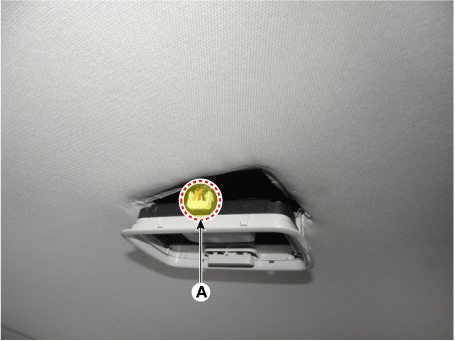

    Снимите комнатную лампу, отсоединив разъем (А).



26. 26

    Отсоедините основные разъемы обивки крыши (А) и монтажные зажимы в передняя стойка.

    [Драйвер]



    [Пассажирский]



27. 27

    Отсоедините разъемы (А) и крепежные зажимы в задней стойке. [РХ].



28. 28

    Снимите зажим крепления обивки крыши и снимите обивку крыши в сборе. (А).

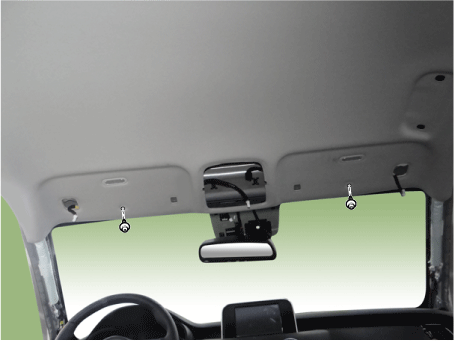

    [Передний]



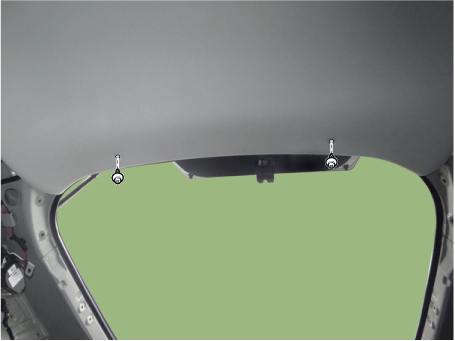

    [Задний]



29. 29

    Снимите обивку крыши в сборе (А) с автомобиля через заднюю дверь.



30. 30

    Снимите косметический светильник.

    (См. Электрическая система кузова — «Лампа в туалетном столике»)

31. 31

    Отсоедините жгут проводов обивки крыши (А) от обивки крыши (В).

32. 32

    Установите в порядке, обратном снятию.
