компоненты

Компоненты и обзор компонентов

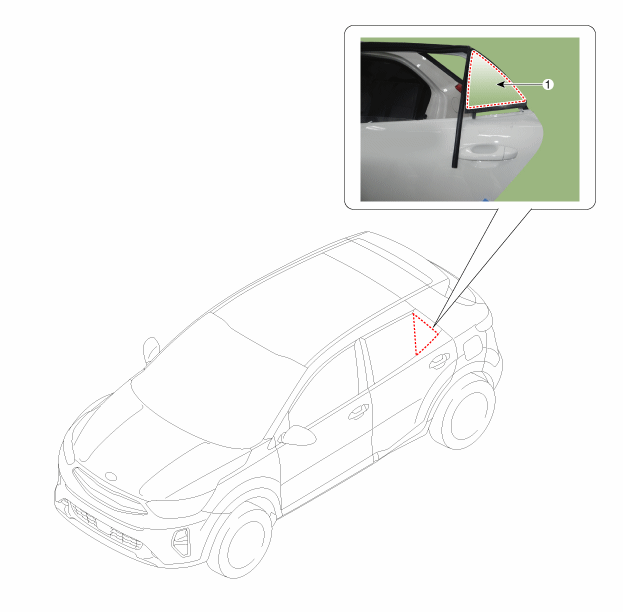

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

1. 1

   Нажмите переключатель электрического стеклоподъемника и опустите стекло заднего стекла. тянуть вниз.

2. 2

   Снять панель задней двери.

   (См. Задняя дверь — «Панель задней двери»)

3. 3

   Ослабьте крепежный винт, затем снимите внутреннюю ручку передней двери (А).



4. 4

   Снимите внутреннюю ручку передней двери (В) после ослабления винтов.



5. 5

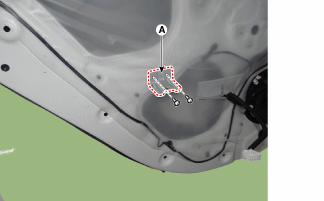

   Ослабьте винты, затем снимите монтажный кронштейн внутренней ручки двери (А).



6. 6

   Отсоедините разъем динамика передней двери (А), затем фиксирующие зажимы. снять проводку.



7. 7

   Снимите уплотнитель обивки передней двери (А).



8-й.	Снимите внутренний уплотнитель (А) на желобе окна передней двери.

1. 1

   Снимите внешний уплотнитель (А) на желобе окна передней двери.



2. 2

   Отсоедините уплотнитель двери (A).



3. 3

   Ослабьте крепежные винты.



4. 4

   Снимите задний неподвижный квадратный диск и лицевую панель (A).



5. 5

   Снимите профиль задней двери (А).



6. 6

   Снимите треугольное окно (A).



7. 7

   Установка производится в порядке, обратном снятию.
