Руководство по ремонту Kia Stonic (YB) / Кузов (внутри и снаружи) / Напольный ковер

Компоненты и обзор компонентов

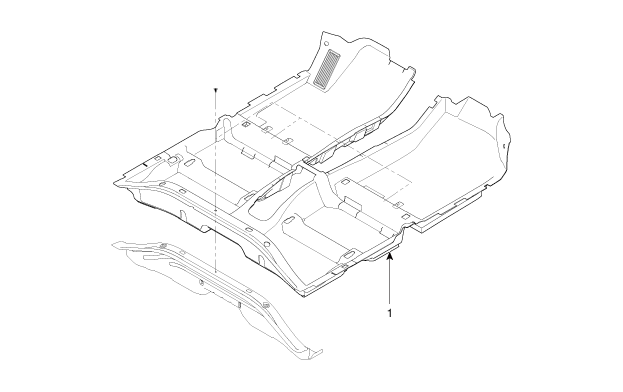

ОБЗОР КОМПОНЕНТОВ

1. Напольный ковер

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

Наденьте перчатки, чтобы защитить руки.

•	Будьте осторожны, чтобы не повредить кузов и крыло становиться.

•	Используя инструмент для снятия пластиковой панели, некоторые детали с внутренней подкладки, не царапая поверхность.

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снимите переднее сиденье. (См. «Переднее сиденье» — «Переднее сиденье»).

3.	Удалить консоль. (См. Консоль пола — «Сборка консоли пола»)

Ослабьте винт, затем снимите подушку заднего сиденья (А).

Момент затяжки:

21,6~31,4 Нм (2,2~3,2 кгм)

5.	Снимите панель подножки (А) передней двери с помощью съемника.

6.	Снимите боковую панель капота (А) с помощью съемника.

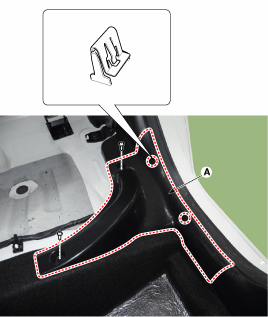

7.	Снимите заднюю панель коромысел (А) с помощью съемника.

8-й.	Снимите облицовку передней стойки (А).

9.	Снимите ремень безопасности (B) с системы EFD с помощью специального инструмента (0K888-D4200). удаленный.

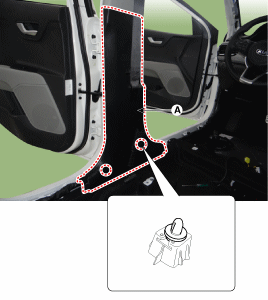

10	Снимите нижнюю облицовку средней стойки (А) с помощью съемника.

11.	Снимите коврик с пола (А).

12.

Установка производится в порядке, обратном снятию.

•	Проверить штекерное соединение

•	Замените поврежденные клипсы.
