черный ход

Компоненты и обзор компонентов

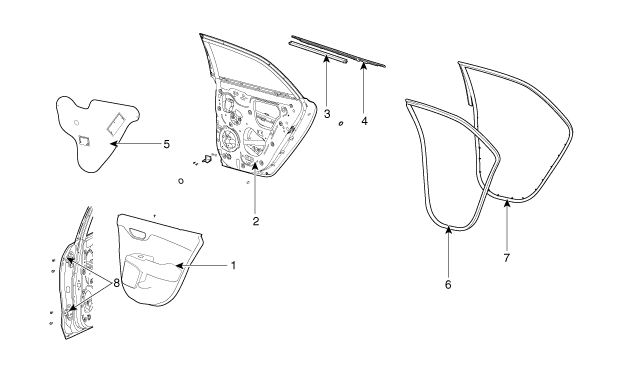

ОБЗОР КОМПОНЕНТОВ

процедуры ремонта

ОТНОШЕНИЕ

НАСТРОЙКА ОКНА

1. 1

   Снять панель задней двери.

   (См. Задняя дверь — «Панель задней двери»)

2. 2

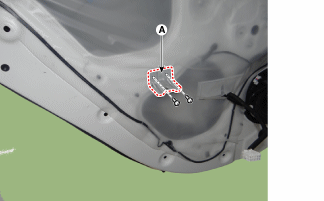

   Ослабьте винты, затем снимите монтажный кронштейн внутренней ручки двери (А).



3. 3

   Отсоедините разъем динамика задней двери (А), затем монтажные зажимы снять проводку.



4. 4

   Снимите уплотнитель обивки задней двери (А).



5. 5

   Осторожно сдвиньте стекло задней двери (A), пока крепежные винты не диска видны, затем ослабьте винты.



6. 6

   Проверьте окно на плавность хода.

РЕГУЛИРОВКА ДЕРЖАТЕЛЯ

1. 1

   Ослабьте винты (B) ровно настолько, чтобы запорная планка могла двигаться. листья.

   Момент затяжки: 16,7~22 Н·м



2. 2

   Для регулировки постучите по бойку пластиковым молотком. Засов не сильно двигается, но может на несколько миллиметров быть скорректированы.

3. 3

   Возьмитесь за внешнюю ручку двери и прижмите дверь к кузову, чтобы убедиться, что доводчик позволит закрывать заподлицо. Если дверь закрывается правильно, затяните винты и проверьте еще раз.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ДВЕРИ

1. 1

   Убедитесь, что края двери и рамы параллельны.



2. 2

   Припаркуйте автомобиль на твердой и ровной поверхности, пока двери отрегулированы.

3. 3

   Регулировка петель (А):

   • Слегка ослабьте винты крепления двери и дверь Двигайтесь ВНУТРИ или ВЫХОДА, пока он не окажется на одном уровне с телом.

   • Слегка ослабьте винты крепления петли, и дверь ПОСЛЕ Двигайтесь НАЗАД, ВПЕРЕД, ВВЕРХ или ВНИЗ, чтобы расстояние везде одинаковое.

   • Поместите магазинную тряпку на держатель, чтобы предотвратить повреждение двери во время регулировочных работ.

   Момент затяжки: (В): 9,8~19,6 Н·м (С): 33,3~41 Н·м



4. 4

   Подвижные части шарниров, указанные стрелками смазывать.

5. 5

   Проверьте на наличие утечек.
