Kia Stonic: Karosserie (Innen und Außen) / Vordertür

Ремонт Kia Stonic (YB) / Karosserie (Innen und Außen) / Фордертюр

Bauteile und bauteile-Übersicht

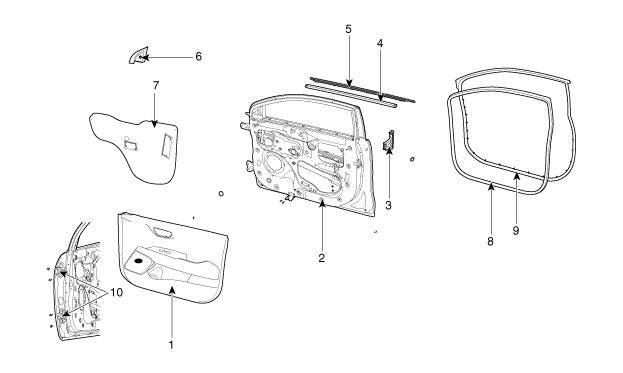

BAUTEILE-ÜBERSICHT

1. Vordertürverkleidung
2. Передняя башня
3. Hinterer Scheibenlaufkanal an Vordertür
4. Внутренний Vordertürscheibendichtungsleiste
5. Vordertürschacht-Außendichtungsleiste

6. Innenabdeckung des Vordertürdreieckfensters
7. Vordertürverkleidungsdichtung
8. Dichtungsprofil в Vordertür
9. Dichtungsprofil am Vordertürrahmen
10. Передний крайшарнье

Репаратурверфарен

ЭИНСТЕЛЛАНГ

FENSTEREINSTELLUNG

Die Scheibenführung auf Beschädigungen prüfen und Falls nötig ersetzen.

1.	Vordere Türverkleidung abbauen. (Siehe Vordertür - "Vordertürverkleidung")

2.	Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.

3.	Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.

4.	Vordertürverkleidungsabdichtung (A) abbauen.

5.	Vordertürscheibe (A) vorsichtig bewegen, bis die Befestigungsschrauben der Scheibe zu sehen sind, dann die Schrauben lösen.

6.	Das Fenster auf gleichmäßige Bewegung prüfen.

EINSTELLUNG DES SCHLIESSBÜGELS

Sicherstellen, dass die Tür nicht loss sitzt und sicher ohne Zuschlagen шлист. Falls notwendig, Schließbügel (A) einstellen: Muttern des Schließbügels синд фест ангезоген. Der Schließbügel lässt sich nach oben oder unten und hinein oder hinaus einstellen.

Schrauben (B) gerade so weit lösen, dass sich der Schließbügel bewegen последнее.

Anzugsdrehmoment:

(В): 16,7 ~ 21,6 Нм (1,7 ~ 2,2 кгм)

2.	Zum Einstellen mit einem Kunststoffhammer auf den Schließbügel klopfen. Der Schließbügel bewegt sich nicht sehr viel, kann aber um einige Millimeter верстеллт верден.

3.	Den Außengriff der Tür anfassen und die Tür gegen die Karosserie drücken, um sicherzustellen, dass der Schließer ein bündiges Schließen zulässt. Венн die Tür ordnungsgemäß schließt, die Schrauben anziehen und es nochmals überprüfen.

EINSTELLUNG DER TÜRPOSITION

Nach dem Einbau Überprüfen, ob die Tür bündig mit der Karosserie abschließt, dann auf gleiche Abstände zwischen vorderen,hinteren und unteren Kanten sowie der Karosserie prüfen. Sicherstellen, параллель dass Tür- und Rahmenkanten Верлауфен. Vor dem Einstellen Befestigungsschrauben ersetzen.

1.	Sicherstellen, dass Tür- und Rahmenkanten parallel verlaufen.

2.	Das Fahrzeug auf einem festen und ebenen Untergrund abstellen, während die Türen eingestellt werden.

Einstellen der Scharniere (A):

•	Die Befestigungsschrauben der Tür ein wenig lösen und die Tür nach innen oder außen bewegen, bis sie mit der Karosserie fluchtet.

•	Scharnierbefestigungsschrauben etwas lösen, und die Tür nach hinten und vorne, oder nach oben und unten bewegen, bis der Abstand überall gleichmäßig ist.

•	Einen Werkstattlappen auf den Halter legen, um ein Beschädigen дер Tür während дер Einstellarbeiten цу verhindern.

Anzugsdrehmoment:

(В): 21,6 ~ 26,5 Нм (2,2 ~ 2,7 кгм)

4.	Die angezeigten beweglichen Teile der Scharniere schmieren.

5.	Auf undichte Stellen untersuchen.
