Kia Stonic: блок вентилятора/вентилятора

Руководство по ремонту Kia Stonic (YB) / Отопление, вентиляция, кондиционирование / вентилятор / воздуходувка

Компоненты и обзор компонентов

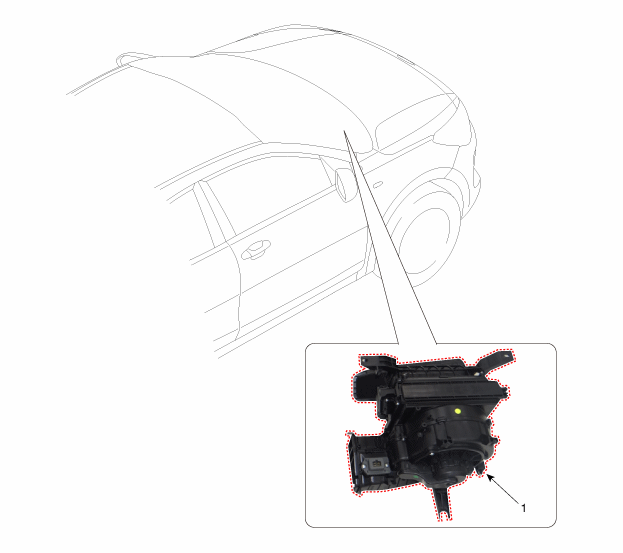

ОБЗОР КОМПОНЕНТОВ

1. Блок воздуходувки

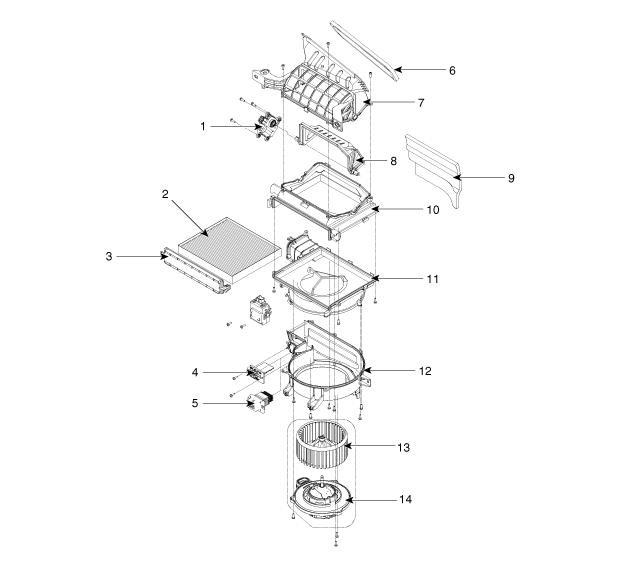

ОБЗОР КОМПОНЕНТОВ

1. Привод подачи свежего/рециркуляционного воздуха
2. Воздушный фильтр
3. Корпус воздушного фильтра
4. Сопротивление
5. Мосфет
6. Впускная прокладка
7. Верхняя крышка всасывания

8. Впускной клапан
9. Подложка NVH
10. Нижняя крышка воздухозаборника
11. Верхняя крышка вентилятора
12. Нижняя крышка вентилятора
13. Воздуходувка
14. Двигатель вентилятора

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Слейте хладагент на станции технического обслуживания.

Слейте охлаждающую жидкость.

D 1.6 U2 TCI (см. Механическую часть двигателя — «Охлаждающая жидкость»)

G 1.0 T-GDI-KAPPA (см. раздел "Механика двигателя" - "Охлаждающая жидкость")

G 1,2 MPI KAPPA (см. Механическую часть двигателя — «Охлаждающая жидкость»)

G 1,4 MPI KAPPA (см. Механическая часть двигателя — «Охлаждающая жидкость»)

4.	Снимите верхнюю панель капота. (См. главу «Кузов» — «Верхняя отделка капота»)

Снимите расширительный клапан (А) с сердцевины испарителя.

Момент затяжки:

8,8~13,7 Нм (0,9~1,4 кгм)

•	Линии сразу после отсоединения колпачками или заглушками близко, чтобы предотвратить попадание влаги или грязи может.

•	При установке используйте новое уплотнительное кольцо (B).

Отсоедините шланги отопителя (А и В) от блока отопителя.

После отсоединения шлангов охлаждающая жидкость выльется. истекающий Соберите охлаждающую жидкость в подходящую емкость. Для обеспечения, отсутствие охлаждающей жидкости над электрическими компонентами или краской автомобиля. может ходить. Если охлаждающая жидкость пролилась, немедленно используйте чистую воду. смыть водой.

7.	Снимите переднее сиденье. (См. главу «Кузов — «Переднее сиденье»)

8-й.	Снимите нижнюю облицовку приборной панели. (См. Кузов — «Центральная панель»)

9.	Снимите накладки передних стоек с обеих сторон. (См. Кузов — «Отделка стойки»)

10	Снимите боковую отделку капота с обеих сторон. (См. Кузов — «Боковая отделка панели капота»)

11.	Снимите нижний кожух рулевой колонки. (См. Кузов — «Крышка рулевой колонки»)

12.	Снимите рулевое колесо. (См. Рулевое управление — «Руль»)

13.	Снимите многофункциональный переключатель. (См. раздел «Электрооборудование кузова» — «Комбинированный переключатель»).

14	Ослабьте крепежные винты и опустите рулевую колонку. (См. главу «Рулевое управление» — «Рулевая колонка и рулевой вал»)

15	Снимите переключатель в сборе. (См. Механическая коробка передач — «Рычаг селектора»)

16	Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

17	Снимите коврик с пола (А).

18	Выверните крепежный винт и снимите воздуховоды заднего отопителя (А). [СТОРОНА ВОДИТЕЛЯ] [СО СТОРОНЫ ПАССАЖИРА]

19	Отсоедините разъем блока предохранителей в пространстве для ног пассажира (А).

20	Отсоедините разъем мультибокса (А). (ЛЕВЫЙ) (НАПРАВО)

21	Освободите разъем (А) и защелки в передней стойке. (ЛЕВЫЙ) (НАПРАВО)

22	Отсоедините сливной шланг (А).

23	Отсоедините разъем нагревателя PTC (A).

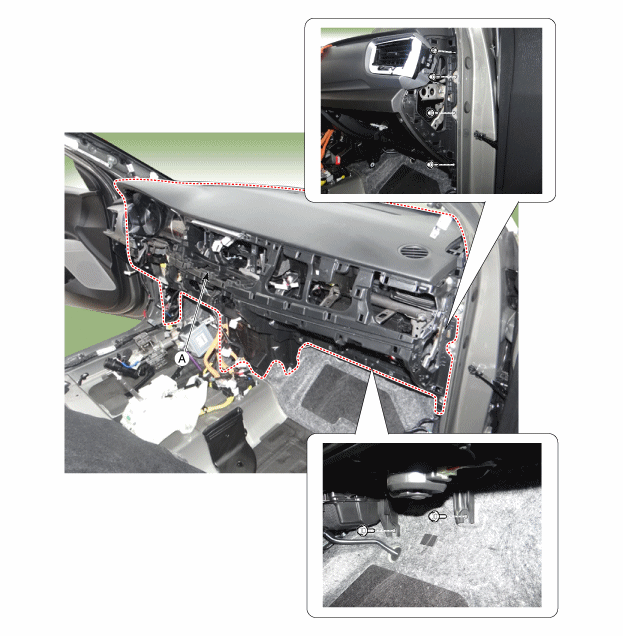

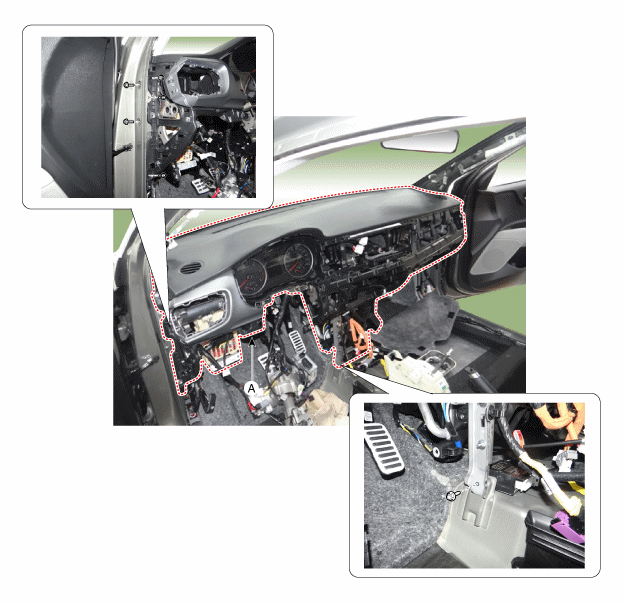

24	Ослабьте винты, затем приборную панель и опору приборной панели (A) вместе. Удалять. (ЛЕВЫЙ) (НАПРАВО)

25	Снимите блок BCM.

Отсоедините разъемы блока отопителя и вентилятора.

(1)	Отсоедините разъем фотодатчика (А).

(2)	Разъемы привода впуска (A) и привода автоматического предотвращения запотевания (B), затем снимите фиксаторы проводки.

(3)	Разъемы электродвигателя вентилятора (A), резистора вентилятора (B) и снимите регулятор температуры (C), затем монтажные зажимы снять проводку.

(4)	Отсоедините разъем привода режима (A), а затем снимите зажимы крепления кабеля.

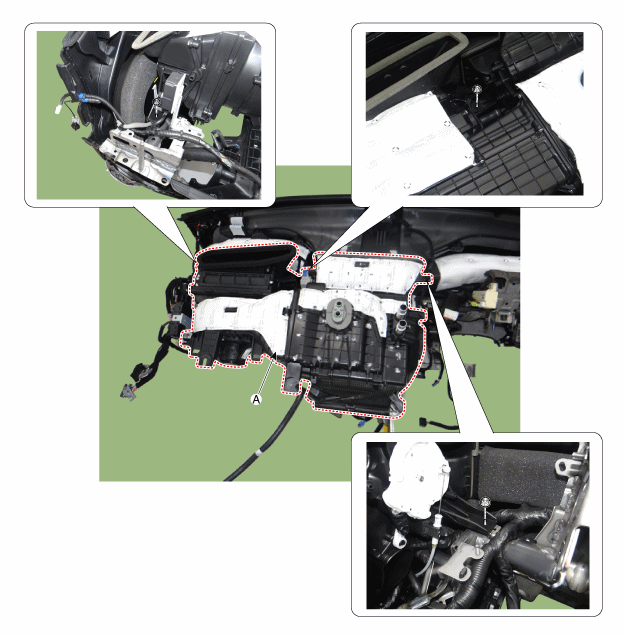

27	Ослабьте крепежный винт блока отопителя и вентилятора (А).

28	Ослабьте крепежные гайки и снимите блоки обогревателя и вентилятора (А). снимите приборную панель.

29	Ослабьте винты, а затем блок вентилятора (B) от блока отопителя. (А) удалить.

30	Установка производится в порядке, обратном снятию.
