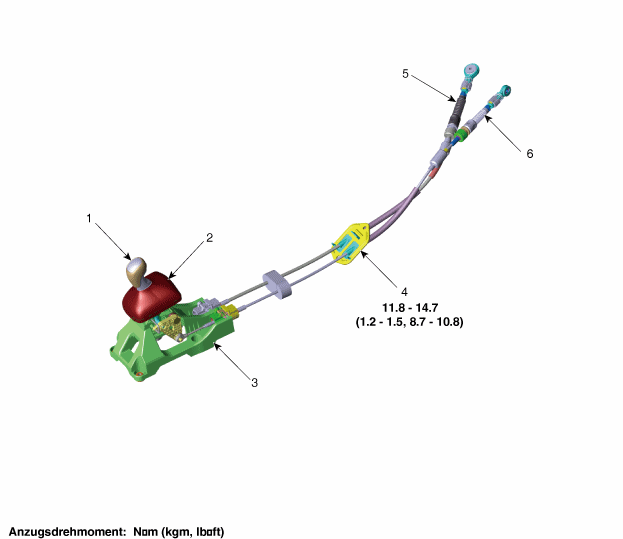

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Кнопф
2. Маншеттен
3. Шалтебелейнхейт		 4. недоуздок
5. Шальцуг
6. Гангвалзуг

Репаратурверфарен

Аусбау

  1. Wählhebel auf 4. Gang stellen.

  2. Luftfiltereinheit ausbauen.

    (Siehe Kapitel Motormechanik - "Люфтфильтр")

  3. Batterie und Batteriehalter aus dem Fahrzeug ausbauen.

    (Siehe Kapitel EE - "Батарейка")

  4. Schaltseilzug abnehmen.

    1. Die Sicherungsstifte (A) entfernen, dann den Steuerzug von der Steuerwelle треннен.

    2. Steuerseilzug (B) фон дер Halterung abnehmen (C).

  5. Bodenkonsole ausbauen.

    (Siehe Karosserie - "Bodenkonsoleneinheit")

  6. Sicherungsstift (A) entfernen, dann Gangwahlzug vom Schalthebelstift энфернен.

  7. Шальцуг (А) абнемен.

    [Тип А]

    [Тип Б]

  8. Seilzugfassung (A) vom Wählhebel entfernen.

  9. Die Muttern (B) lösen, dann Schaltzughalter (A) ausbauen. Данн ден Шальцуг в Richtung des Fahrzeuginnenraums herausziehen.

Эйнбау

  1. Schaltzughalter (A) durch Festziehen der Muttern (B) anbringen.

    Anzugsdrehmoment: 11,8 ~ 14,8 Н·м

  2. Seilzugfassungen (A) монтиерен.

  3. Шальцуг (А) анбринген.

    [Тип А]

    [Тип Б]

  4. Den Gangwahlzug am Hebelstift montieren, dann den Sicherungsstift (A) эйнсетцен.

  5. Prüfen, ob der Schalthebel und die Steuerwelle in Stellung "4. Банда" stehen, dann den Fixierstift für den 4. Gang (A) einsetzen.

  6. Штойерцуг анбринген.

    1. Zunächst den Halter (A) в Richtung "P" ziehen und dann die Verriegelung (B) в Richtung "F" ziehen.

    2. Steuerzug (B) einbauen и dann die Sicherungsstifte (A) einsetzen.

    3. Den Steuerseilzug an der Steuerwelle anbringen und dann die Verriegelung (С) айндрюкен.

    4. Den 4. Befestigungsstift (A) entfernen.

  7. Schaltwellenhebel bei Betätigung auf ordnungsgemäße Funktion prüfen (1., 2., 3., 4., 5., 6. Банда, Rückwärtsgang)

  8. Batterie und Batterieträger einbauen.

    (Siehe Kapitel EE - "Батарейка")

  9. Люфтфильтр анбринген.

    (Siehe Kapitel Motormechanik - "Люфтфильтр")

  10. Bodenkonsole einbauen.

    (Siehe Kapitel Karosserie - "Bodenkonsole")
