Bauteile und bauteile-Übersicht

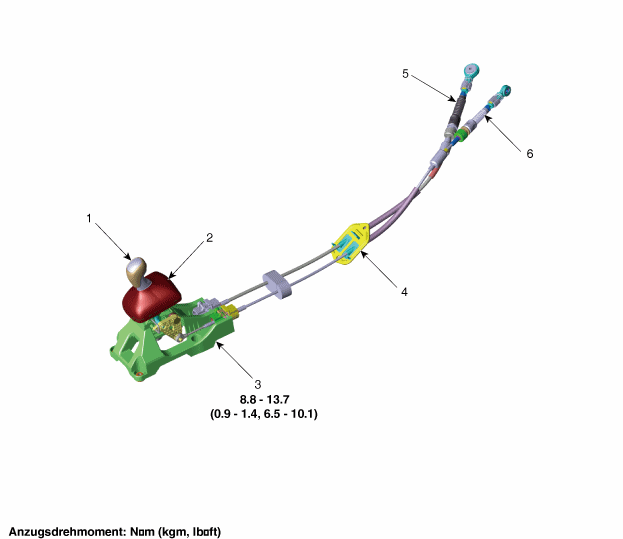

BAUTEILE-ÜBERSICHT

Репаратурверфарен

Аусбау

1. 1

   Manschetten von der Oberen Konsolenabdeckung entfernen und dann den Knauf durch Ziehen nach oben entfernen.

2. 2

   Bodenkonsole ausbauen.

   (Siehe Kapitel Karosserie - "Bodenkonsole")

3. 3

   Sicherungsstift (A) entfernen, dann Gangwahlzug vom Schalthebelstift энфернен.



4. 4

   Seilzugfassung (A) vom Wählhebel entfernen.



5. 5

   Befestigungsschrauben (A) des Schalthebels lösen.

   Anzugsdrehmoment: 8,8 ~ 13,7 Н·м



6. 6

   Schaltseilzug (A) vom Wählhebel abnehmen.

   [Тип А]



   [Тип Б]



Эйнбау

1. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

ПРЮФУНГ

1. 1

   Schaltwellenhebel bei Betätigung auf ordnungsgemäße Funktion prüfen (1., 2., 3., 4., 5., 6. Банда, Rückwärtsgang)

2. 2

   Wenn sich der Schalthebel в позиции "R" befindet, prüfen, ob sich die Schürze in der Richtigen Position befindet.

3. 3

   Falls der Betrieb nicht reibungslos abläuft, die Schaltzuglänge erneut Эйнстеллен.

   (Зихе Шальцуг — «Эйнбау»)
