Kia Optima: Блок управления контроллером/отопителем и кондиционером (DATC)

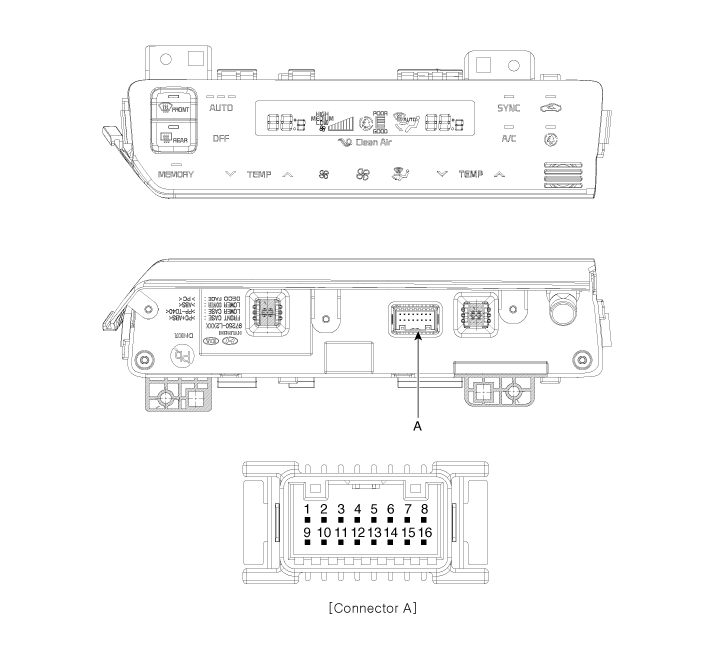

Компоненты и расположение компонентов
| Компоненты |
Соединитель
|
Контакт №
|
Функция
|
Контакт №
|
Функция
|
|
1
|
Земля
|
9
|
Земля
|
|
2
|
БОЛЬНОЙ-
|
10
|
-
|
|
3
|
-
|
11
|
-
|
|
4
|
-
|
12
|
-
|
|
5
|
HTD
|
13
|
ЛИН БУС
|
|
6
|
-
|
14
|
ИСГ В+
|
|
7
|
ИЛЛ+
|
15
|
IGN2
|
|
8
|
IGN1
|
16
|
Батарея (+)
|
Процедуры ремонта
| Самодиагностика |
| 1. |

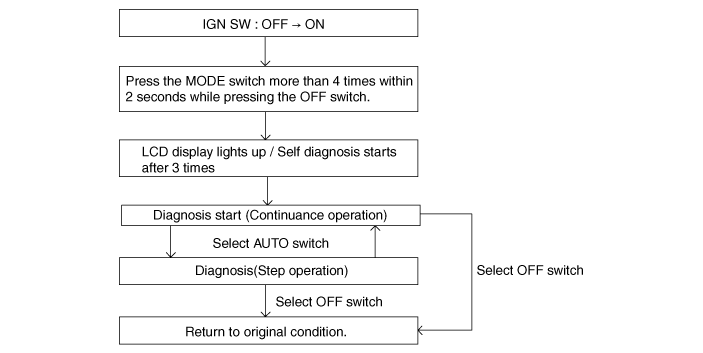

Процесс самодиагностики.
|
| 2. |

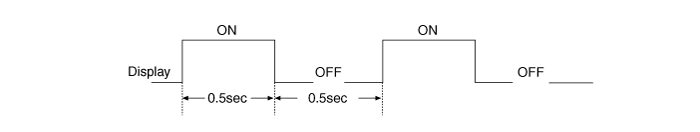

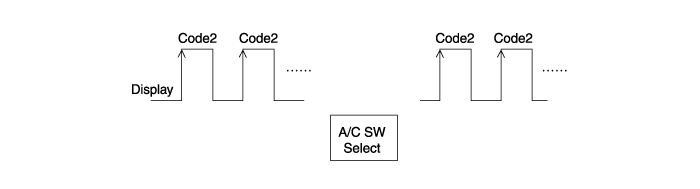

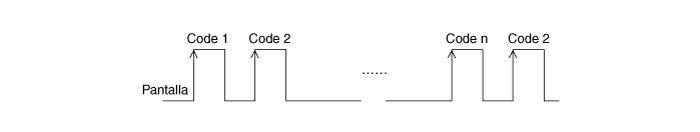

Отображение кода неисправности
|
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

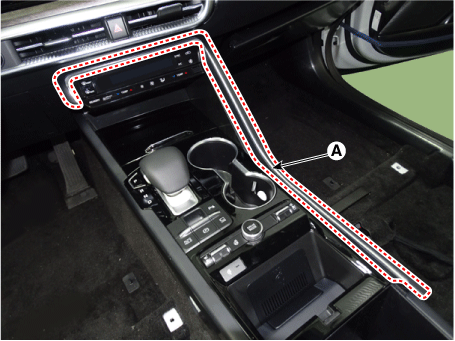

С помощью отвертки или съемника снимите верхнюю отделку напольной консоли. (А).
|
| 3. |

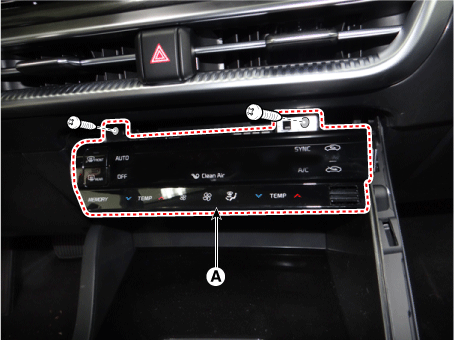

Ослабьте крепежные винты и снимите блок управления кондиционером и отопителем. (А).
|
| 4. |

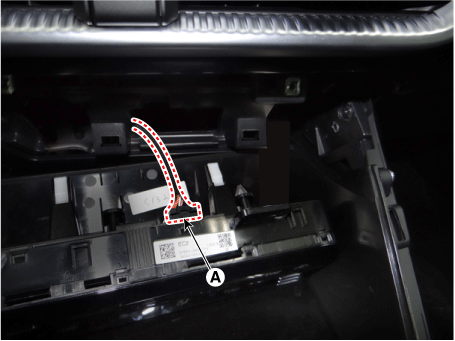

Отсоедините разъем управления кондиционером и отопителем (А).
|
| 5. |
Для установки выполните процедуру удаления в обратном порядке.
|
Блок управления отопителем и кондиционером (ручной)
Компоненты и расположение компонентов Компоненты
Функция контактов разъема
[Разъем A] Контакт NO Функция Контакт NO Функция ...
Блок управления отопителем
Компоненты и расположение компонентов Компоненты Разъем Штырь Функция
[Разъем A] Контакт NO Функция Контакт NO Функция ...
