Киа Оптима: Контроллер/Блок управления отопителем
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Отопление, вентиляция, кондиционирование
/
Контроллер
/ Блок управления отопителем
Компоненты и расположение компонентов

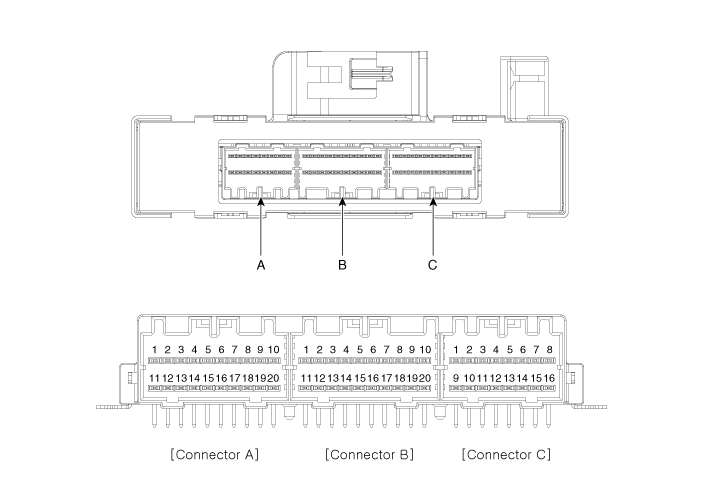

| Компоненты |
| Функция контактов разъема |
[Разъем А]
|
Контакт №
|
Функция
|
Контакт №
|
Функция
|
|
1
|
Земля
|
11
|
Земля
|
|
2
|
Чистый сигнал
|
12
|
-
|
|
3
|
Влажность
|
13
|
-
|
|
4
|
Диагностика (ионизатор)
|
14
|
Обратная связь привода контроля температуры водителя
|
|
5
|
Датчик температуры окружающей среды (+)
|
15
|
Обратная связь исполнительного механизма контроля температуры пассажира
|
|
6
|
Датчик температуры испарителя (+)
|
16
|
Обратная связь привода впуска
|
|
7
|
Правый фотодатчик (-)
|
17
|
Обратная связь привода управления режимами
|
|
8
|
Левый фотодатчик (-)
|
18
|
Обратная связь привода автоматического предотвращения запотевания
|
|
9
|
CAN Низкий
|
19
|
-
|
|
10
|
CAN Высокий
|
20
|
-
|
[Разъем Б]
|
Контакт №
|
Функция
|
Контакт №
|
Функция
|
|
1
|
Привод контроля температуры пассажира (ТЕПЛО)
|
11
|
-
|
|
2
|
Привод контроля температуры пассажира (COOL)
|
12
|
-
|
|
3
|
Активатор автоматического предотвращения запотевания (ЗАКРЫТО)
|
13
|
-
|
|
4
|
Активатор автоматического предотвращения запотевания (ОТКРЫТ)
|
14
|
-
|
|
5
|
Привод контроля температуры водителя (COOL)
|
15
|
-
|
|
6
|
Привод контроля температуры водителя (WARM)
|
16
|
-
|
|
7
|
Впускной привод (REC)
|
17
|
-
|
|
8
|
Впускной привод (FRE)
|
18
|
Двигатель вентилятора (+)
|
|
9
|
Привод управления режимом (DEF)
|
19
|
Обратная связь стока FET
|
|
10
|
Привод управления режимом (VENT)
|
20
|
ПТ (ВОРОТА)
|
[Разъем С]
|
Контакт №
|
Функция
|
Контакт №
|
Функция
|
|
1
|
Батарея (+)
|
9
|
IGN1
|
|
2
|
IGN2
|
10
|
-
|
|
3
|
ЛИН БУС
|
11
|
-
|
|
4
|
Датчик REF (+5В)
|
12
|
-
|
|
5
|
-
|
13
|
-
|
|
6
|
ЭКВ (+)
|
14
|
-
|
|
7
|
ECV (-) Земля
|
15
|
-
|
|
8
|
Земля
|
16
|
Заземление датчика
|
Процедуры ремонта
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите перчаточный ящик. (См. Кузов — «Перчаточный ящик») |
| 3. |

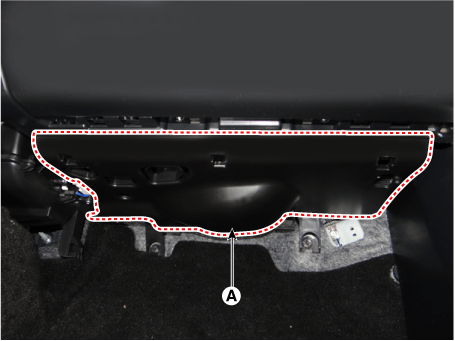

Снимите защитную накладку под крышкой (А).
|
| 4. |

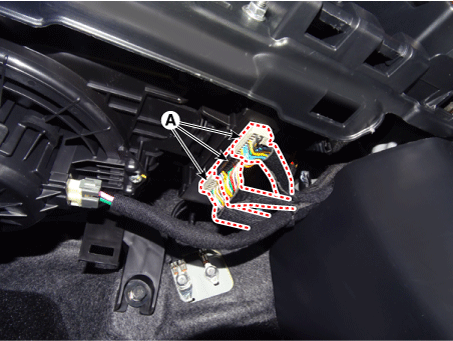

Отсоедините разъемы блока управления отопителем (А).
|
| 5. |

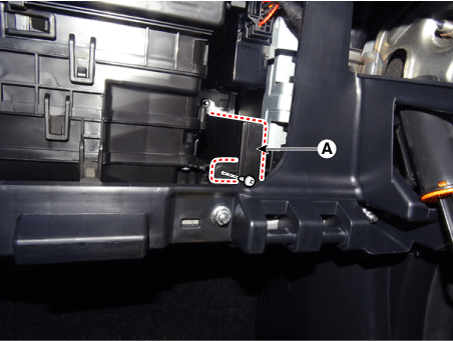

Ослабив крепежный винт, снимите блок управления отопителем. (А).
|
| 6. |
Для установки выполните процедуру удаления в обратном порядке.
|
