Kia Optima: Контроллер / блок управления отопителем и кондиционером (ручное управление)
Компоненты и расположение компонентов
| Компоненты |

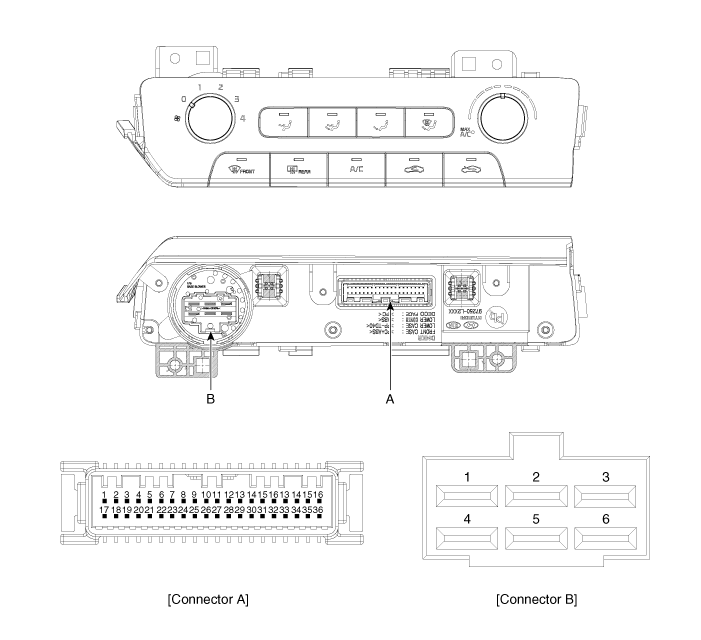

Функция контактов разъема
[Разъем А]
|
Контакт №
|
Функция
|
Контакт №
|
Функция
|
|
1
|
Батарея (+)
|
21
|
IGN2
|
|
2
|
ИЛЛ+ (ХВОСТ)
|
22
|
IGN1
|
|
3
|
Датчик REF (+5В)
|
23
|
-
|
|
4
|
Обратная связь привода управления режимами
|
24
|
-
|
|
5
|
Обратная связь датчика температуры
|
25
|
-
|
|
6
|
Обратная связь привода впуска
|
26
|
-
|
|
7
|
Датчик EVAP (+)
|
27
|
-
|
|
8
|
Датчик АМВ (+)
|
28
|
-
|
|
9
|
-
|
29
|
CAN Высокий
|
|
10
|
Максимальный сигнал вентилятора
|
30
|
CAN Низкий
|
|
11
|
Вентилятор по сигналу
|
31
|
-
|
|
12
|
Привод контроля температуры (теплый)
|
32
|
HTD (задняя разморозка)
|
|
13
|
Привод контроля температуры (охлаждение)
|
33
|
P_CAN Высокий
|
|
14
|
Привод впуска (рециркуляционный воздух)
|
34
|
P_CAN Низкий
|
|
15
|
Привод впуска (свежий воздух)
|
35
|
-
|
|
16
|
Привод управления режимом (разморозка)
|
36
|
-
|
|
17
|
Привод управления режимом (вентиляция)
|
37
|
-
|
|
18
|
Заземление датчика
|
38
|
ЭКВ+
|
|
19
|
ИЛЛ - (РЕО)
|
39
|
ECV- (земля)
|
|
20
|
Земля
|
40
|
Земля
|
[Разъем Б]
|
Контакт №
|
Функция
|
Контакт №
|
Функция
|
|
1
|
Низкий
|
4
|
Средний Низкий
|
|
2
|
Общий
|
5
|
Средний Высокий
|
|
3
|
Земля
|
6
|
Высокий
|
Процедуры ремонта
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

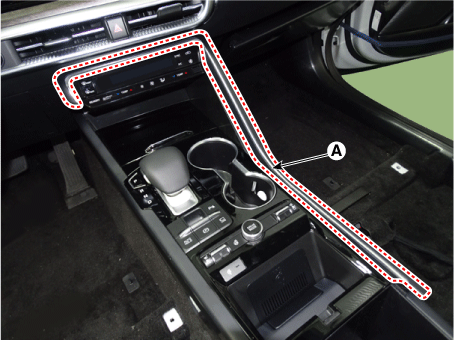

С помощью отвертки или съемника снимите верхнюю отделку напольной консоли. (А).
|
| 3. |

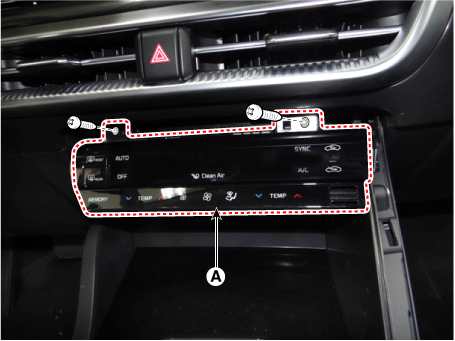

Ослабьте крепежные винты и снимите блок управления кондиционером и отопителем. (А).
|
| 4. |

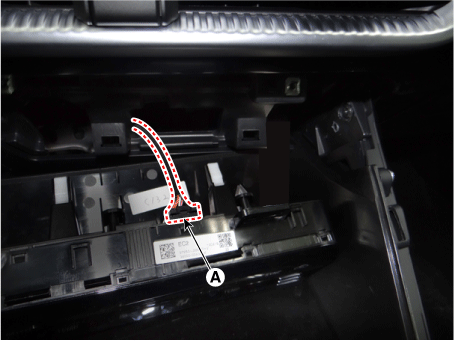

Отсоедините разъемы управления кондиционером и отопителем (А).
|
| 5. |
Для установки выполните процедуру удаления в обратном порядке.
|
Контроллер
...
Блок управления отопителем и кондиционером (DATC)
Компоненты и расположение компонентов Компоненты
Контакт разъема НЕТ Функция Контакт НЕТ Функция 1 Заземление ...
