Датчик давления масла

Процедуры ремонта

Снятие и установка

1. 1

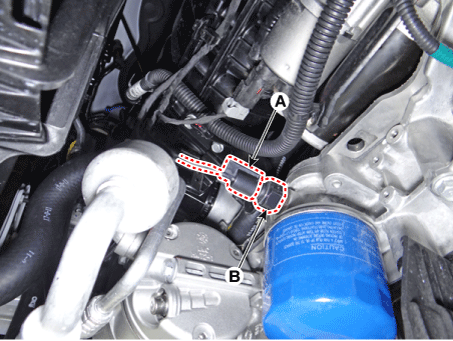

   Отсоедините разъем выключателя давления масла (А), затем снимите реле давления масла (В).

   Момент затяжки : 9,8–11,8 Н•м (1,0–1,2 кгс•м, 7,2–8,7 фунт·фут)



2. 2

   Установите в порядке, обратном снятию.

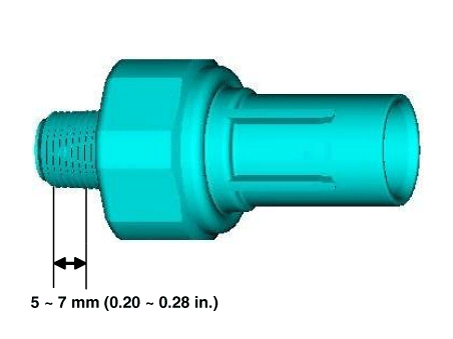

   Уплотнительный замок: THREEBOND 2403 Толщина: 0,2–0,4 мм (0,008–0,016 дюйма)



осмотр

1. 1

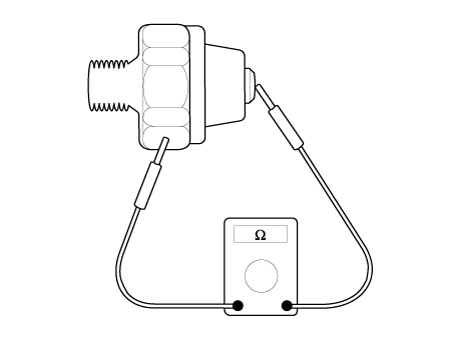

   С помощью омметра проверьте целостность цепи между клеммой и корпусом.

   Если непрерывности нет, замените датчик давления масла.



2. 2

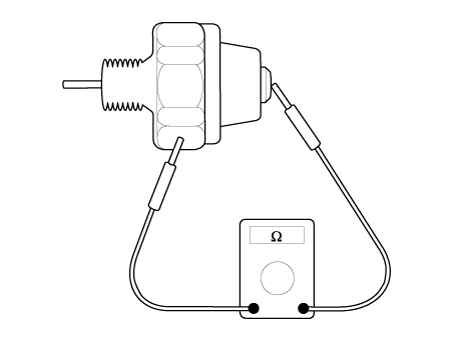

   Проверьте непрерывность между клеммой и корпусом, когда тонкая протягивается провод. Если есть непрерывность, даже когда тонкая проволока нажата, замените переключатель.

3. 3

   Если непрерывность отсутствует при приложении давления 50 кПа (0,50 кгс/см², 7,25 фунтов на кв. дюйм) через масляное отверстие переключатель работает правильно.

   Проверьте на утечку воздуха. При утечке воздуха диафрагма сломана. Заменять это.
