Маслосборник

Компоненты и расположение компонентов

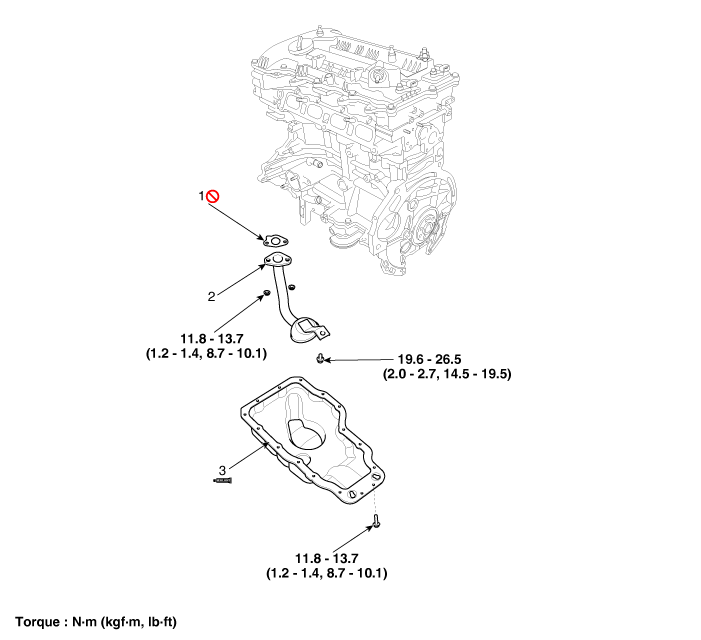

Компоненты

Процедуры ремонта

Удаление

1. 1

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2. 2

   Слейте моторное масло.

   (См. Система смазки — «Моторное масло»)

3. 3

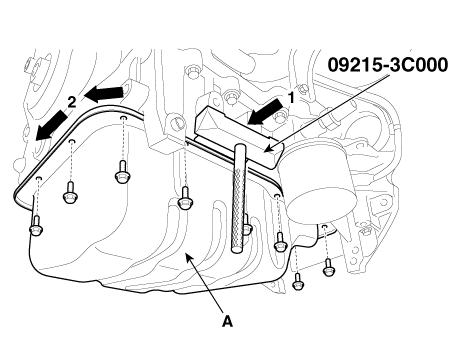

   Снимите масляный поддон (А).

   1. Отверните болты.

   2. Вставьте лезвие SST (09215-3C000) между нижними частями картера. и масляный поддон. Отделите нанесенный герметик и удалите масло кастрюля.



4. 4

   Снимите масляный фильтр (А) с прокладкой (В).



Монтаж

1. 1

   Установите масляный фильтр (А) с новой прокладкой (В).

   Момент затяжки

   Болт:

   19,6–26,5 Н•м (2,0–2,7 кгс·м, 14,5–19,5 фунт·фут)

   Орехи:

   11,8–13,7 Н•м (1,2–1,4 кгс•м, 8,7–10,1 фунт·фут)



2. 2

   Установите масляный поддон.

   1. С помощью скребка для прокладок удалите весь старый упаковочный материал с уплотнительные поверхности.

   2. Места расположения герметика на масляном поддоне и нижней части картера должны быть очищены от вредных инородных материалов, масла, пыли и влаги.

      Распылите чистящее средство на поверхность и протрите чистой тряпкой.

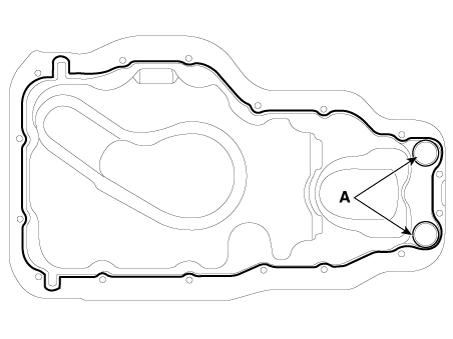

   3. После нанесения жидкого герметика на масляный поддон соберите его в Через 5 минут после нанесения герметика. Непрерывный слой герметика следует применять для предотвращения любого пути утечки масла.

      Ширина борта

      Вся секция: 4,0–5,0 мм (0,16–0,20 дюйма)

      Секция A: 1,5–2,5 мм (0,06–0,10 дюйма)

      Герметик: Threebond 1217H (Hyundai Grey RTV)

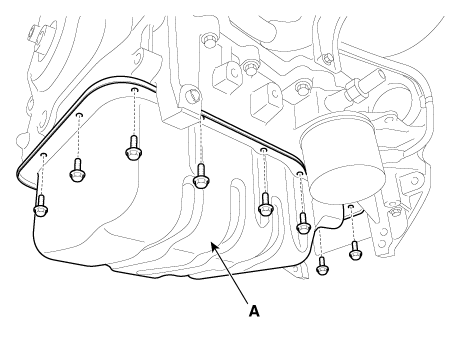

   4. Установите масляный поддон (А). Равномерно затяните болты в несколько проходит.

      Момент затяжки : 11,8–13,7 Н•м (1,2–1,4 кгс•м, 8,7–10,1 фунт·фут)



3. 3

   Заправьте двигатель моторным маслом.
