Модуль подушки безопасности пассажира (PAB)

Описание и работа

Описание

Подушка безопасности пассажира (PAB) установлена ​​внутри подушки безопасности и защищает переднего пассажира в случае лобового столкновения. SRSCM определяет, когда и когда для развертывания ПАБ.

Компоненты и расположение компонентов

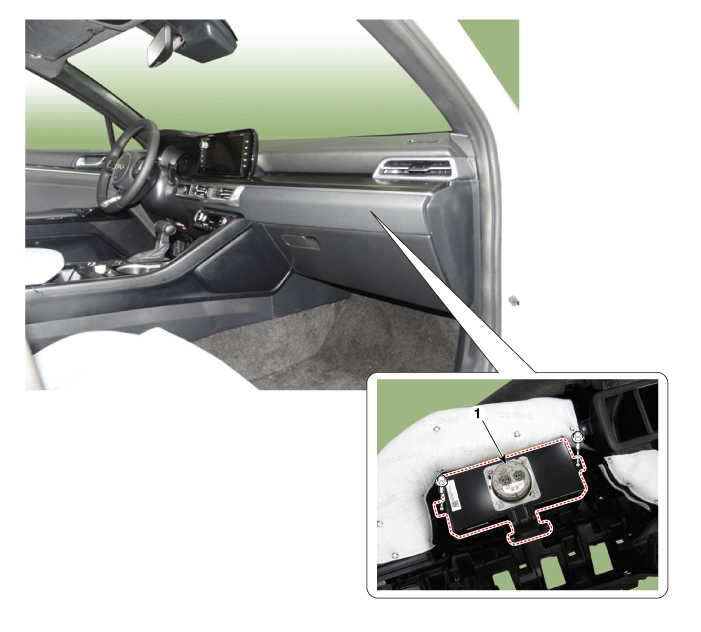

Расположение компонентов

Процедуры ремонта

осмотр

1. Осмотрите подушку безопасности в соответствии с таблицей поиска и устранения неисправностей.

   (См. модуль подушки безопасности пассажира — «Устранение неисправностей»)

Удаление

1. 1

   Снимите основную подушку безопасности в сборе.

   (См. раздел «Кузов» — «Главная аварийная подушка в сборе»)

2. 2

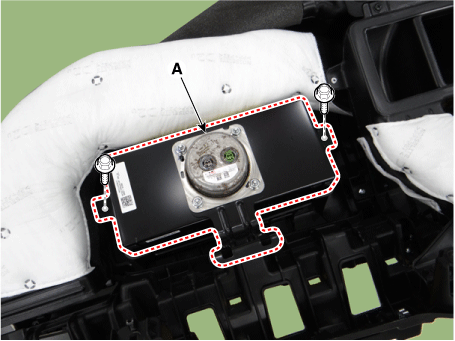

   Снимите модуль подушки безопасности пассажира (А), предварительно ослабив болты.

   Момент затяжки :

   3,9–5,8 Н·м (0,4–0,6 кгс·м, 2,8–4,3 фунт-фут, 34,7–52,0 фунт · дюйм)



Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   После установки модуля подушки безопасности проверьте правильность работы системы:

   Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.

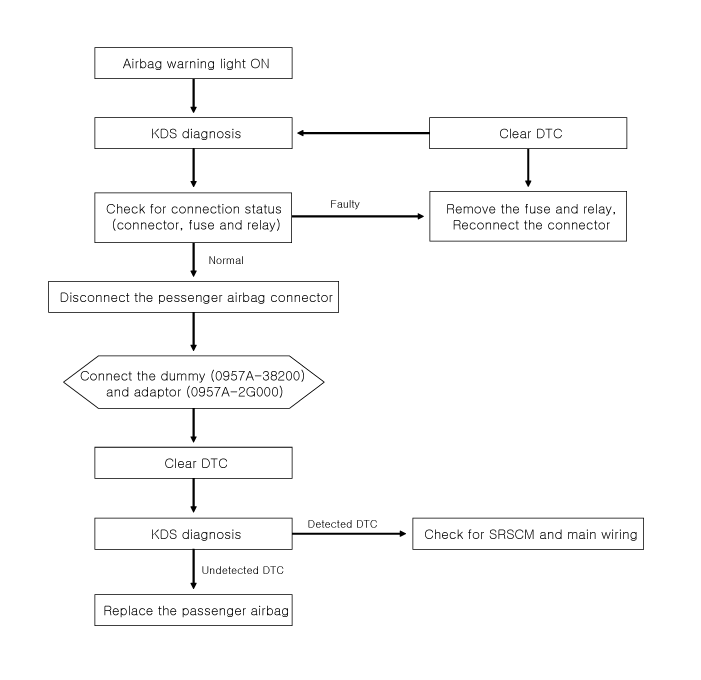

Поиск неисправностей

Поиск неисправностей
