Модуль шторной подушки безопасности (CAB)

Описание и работа

Описание

Шторки безопасности устанавливаются внутри обшивки потолка (левая и правая) и защищают водителя и пассажира от опасности при боковом столкновении. SRSCM определяет срабатывание шторки безопасности по сигналу датчика бокового удара (SIS).

Компоненты и расположение компонентов

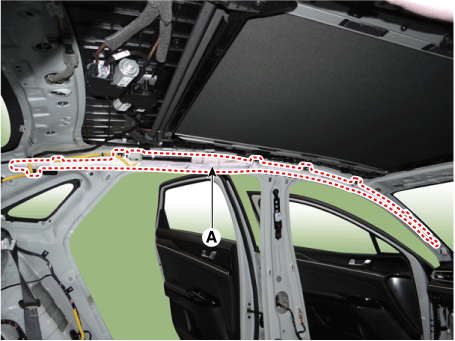

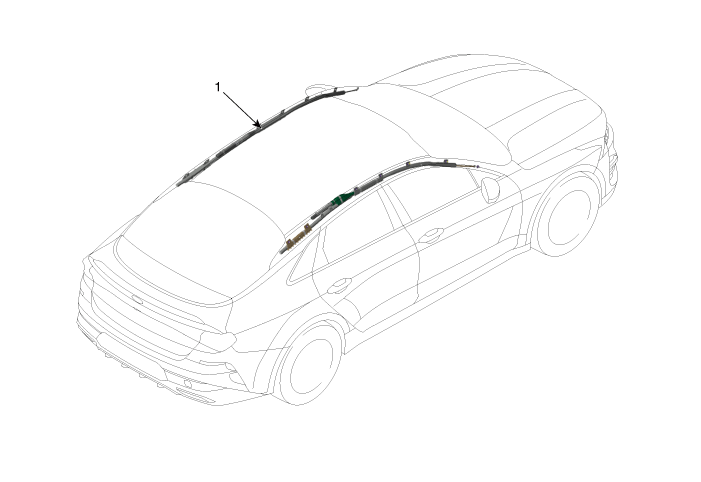

Расположение компонентов

Процедуры ремонта

осмотр

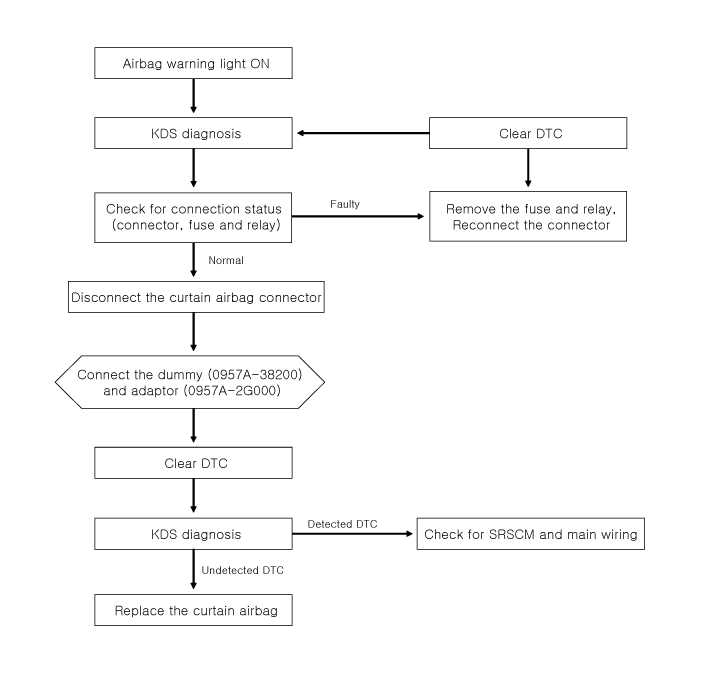

1. Осмотрите подушку безопасности в соответствии с таблицей поиска и устранения неисправностей.

   (См. Модуль шторной подушки безопасности — «Поиск и устранение неисправностей»)

Удаление

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

3. 3

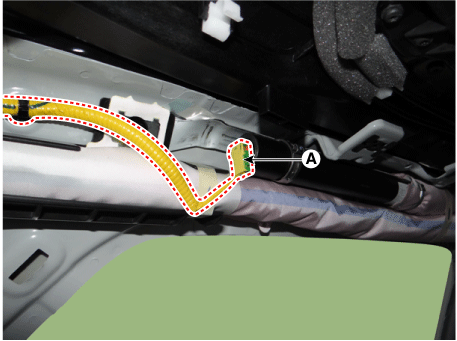

   Отсоедините разъем (А) модуля шторки безопасности.



4. 4

   Снимите модуль шторки безопасности (А), предварительно ослабив болты и гайки.

   Момент затяжки

   Болт: 7,8–11,8 Н·м

   Гайка: 3,9–5,8 Н·м (0,4–0,6 кгс·м, 2,8–4,3 фунт·фут, 34,7 – 52,0 фунта·дюйм)



Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   После установки модуля подушки безопасности проверьте правильность работы системы:

   Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.
