Модуль боковой подушки безопасности (SAB)

Описание и работа

Описание

Боковые подушки безопасности (SAB) установлены внутри переднего сиденья и защищают водителя и пассажира от опасности при боковом столкновении. SRSCM определяет развертывание боковой подушки безопасности с помощью сигнала датчика бокового удара (SIS).

Компоненты и расположение компонентов

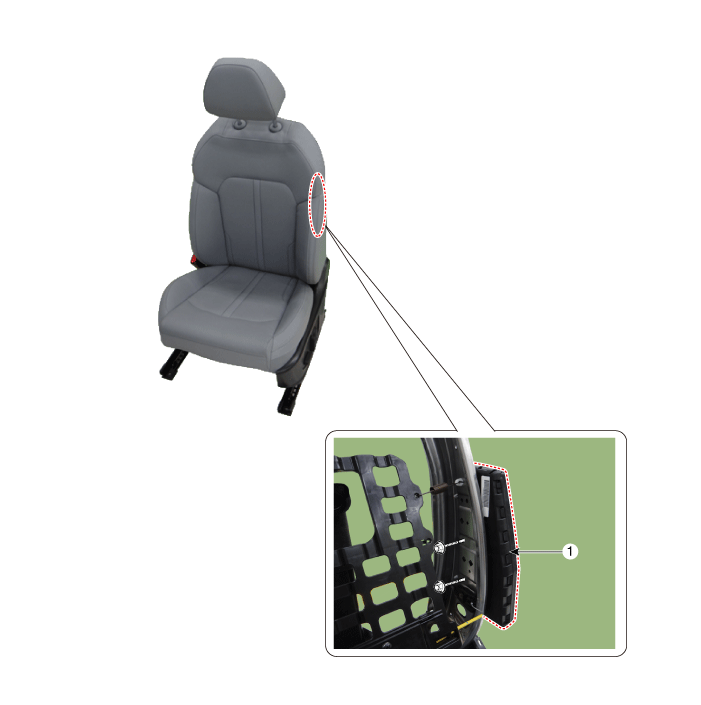

Расположение компонентов

Процедуры ремонта

осмотр

1. Осмотрите подушку безопасности в соответствии с таблицей поиска и устранения неисправностей.

   (См. Модуль боковой подушки безопасности — «Поиск и устранение неисправностей»)

Удаление

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите заднюю крышку переднего сиденья.

   (См. Кузов — «Крышка спинки переднего сиденья»)

3. 3

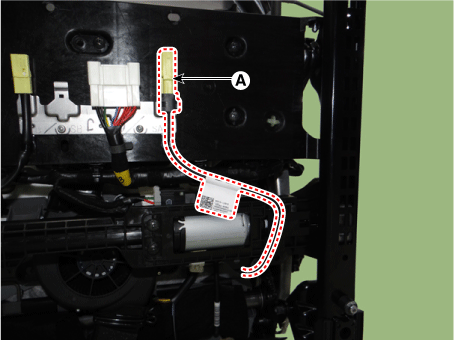

   Снимите проводку боковой подушки безопасности (А) после ослабления проводки боковой подушки безопасности. клипы.



4. 4

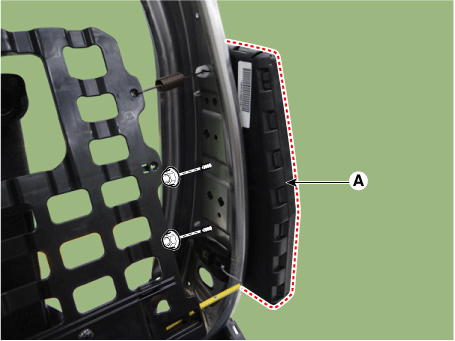

   Снимите боковую подушку безопасности (А), ослабив гайки.

   Момент затяжки :

   5,8–7,8 Н·м (0,6–0,8 кгс·м, 4,3–5,7 фунт-фут, 52,0–69,4 фунт · дюйм)



Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   После установки модуля подушки безопасности проверьте правильность работы системы:

   Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.

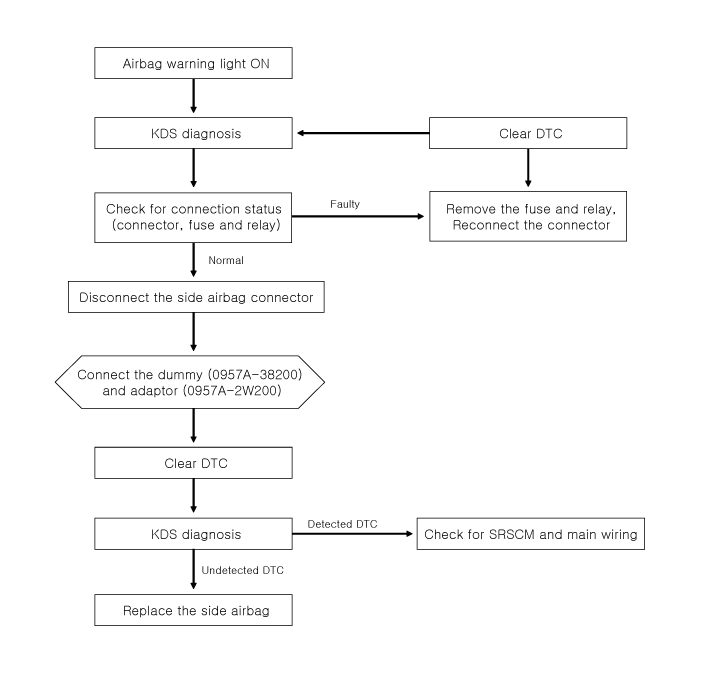

Поиск неисправностей

Поиск неисправностей
