Kia Picanto: Система смазки / Масляный поддон

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Система смазки / Маслосборник

Процедуры ремонта
Удаление
1.
Снимите крышку машинного отделения.
(См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)
2.
Слейте моторное масло.
(См. Система смазки — «Моторное масло»)
3.

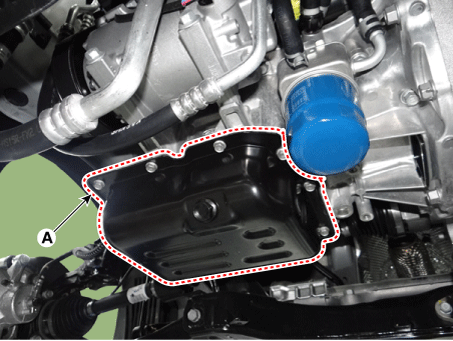

Снимите масляный поддон (А).

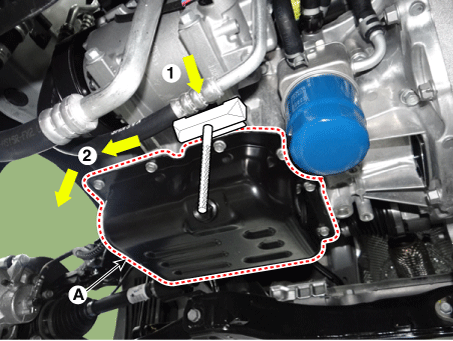

Вставьте лезвие SST (09215-3C000) между рамой лестницы и масляным поддоном. Вырежьте нанесенный герметик и снимите масляный поддон.

•
Вставьте SST между рамой лестницы и масляным поддоном, постукивая по нему пластиковым молотком в направлении, указанном стрелкой (1).
•
После постукивание пластиковым молотком по SST в направлении, указанном стрелкой (2) вокруг более чем 2/3 края масляного поддона снимите его с трапа рамка.
•
Не переворачивайте SST резко, не постукивая, так как это может привести к повреждению SST.
•
Будьте осторожны, чтобы не повредить соприкасающиеся поверхности рамы лестницы и масляного поддона.
4.
Снимите масляный фильтр (А).

Монтаж
1.
Установите масляный фильтр (А).
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

•
Нанесите моторное масло на уплотнительное кольцо перед установкой масляного экрана двигателя.
•
Удалите опасную пыль или части вокруг собранной области масляного экрана.
2.
С помощью скребка для прокладок удалите весь старый уплотнительный материал с поверхностей прокладок.
3.

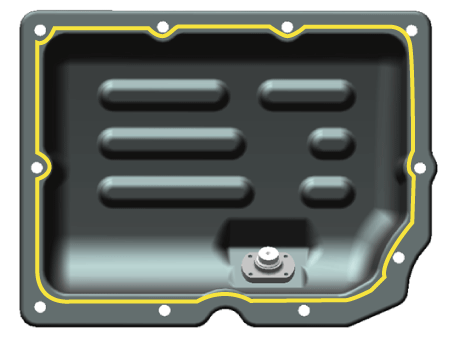

Перед сборкой масляного поддона необходимо нанести жидкий герметик на нижний масляный поддон.
Соберите деталь в течение 5 минут после нанесения герметика.
Ширина валика: 3,0–4,0 мм (0,12–0,16 дюйма)
Герметик: TB1217H или LOCTITE 5900H.

•
Очистите уплотнительную поверхность перед сборкой двух частей.
•
Удалите вредные инородные материалы с уплотнительной поверхности перед нанесением герметика.
•
При нанесении герметика герметик не должен выступать в масляный поддон.
•
Чтобы предотвратить утечку масла, нанесите герметик на внутреннюю резьбу болтовых отверстий.
4.
Установите масляный поддон (А).
Равномерно затяните болты в несколько проходов.
Момент затяжки :
9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

5.
Установите остальные детали в порядке, обратном снятию.
6.
Залейте моторное масло.
(См. Система смазки — «Моторное масло»)
