Kia Rio: Головка блока цилиндров в сборе / Крышка головки блока цилиндров

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая система двигателя / Головка цилиндра в сборе / Крышку головки блока цилиндров

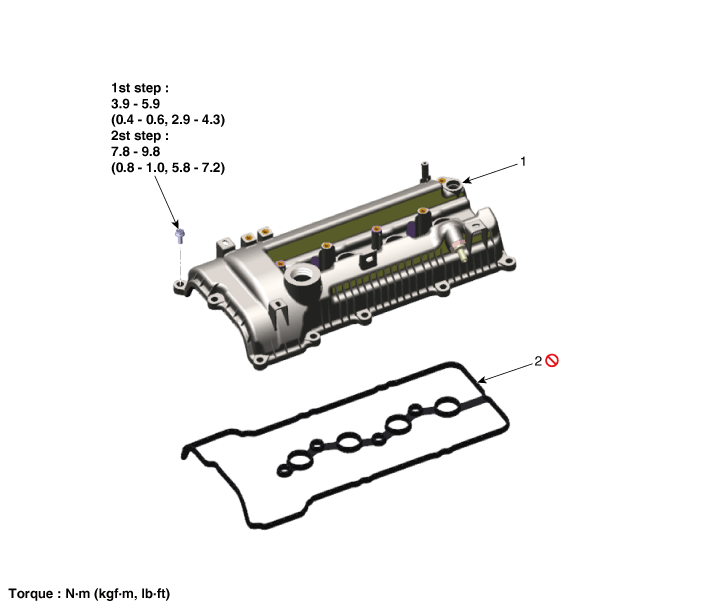

Компоненты и расположение компонентов

Компоненты

1. Крышка головки блока цилиндров

2. Прокладка крышки головки блока цилиндров

Процедуры ремонта

Удаление

•	Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.

•	Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.

•	Пометьте все провода и шланги, чтобы избежать неправильного соединения.

•	Поверните шкив коленчатого вала так, чтобы поршень №1 оказался вверху. мертвая точка.

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

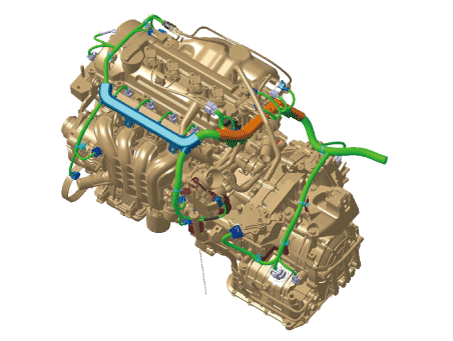

3.	Отсоединяем разъемы проводки и зажимы жгута и снимаем разъем кронштейны вокруг крышки головки блока цилиндров.

4.	Снимите катушки зажигания. (См. Электрическая система двигателя — «Катушка зажигания»)

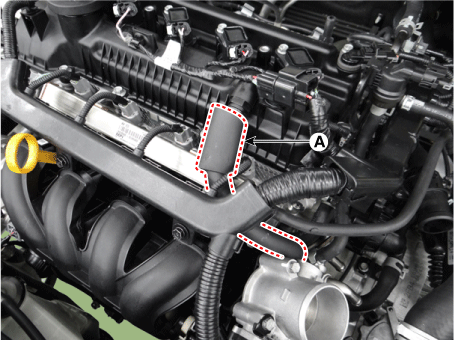

5.	Отсоедините шланг принудительной вентиляции картера (PCV) (А).

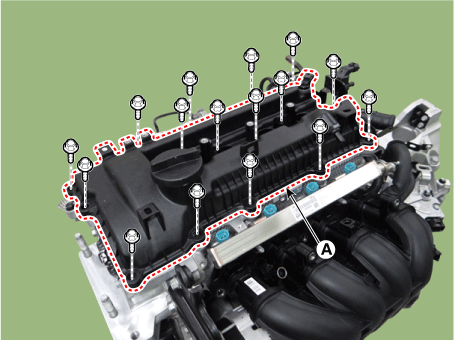

6.	Снимите крышку головки блока цилиндров (А).

Монтаж

Установите крышку головки блока цилиндров.

(1)

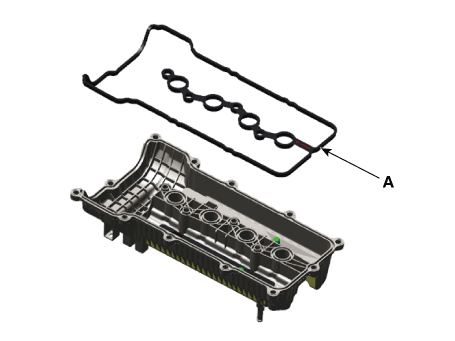

Установите новую прокладку крышки головки блока цилиндров (А) на головку блока цилиндров. крышка.

Не используйте повторно прокладку крышки головки блока цилиндров.

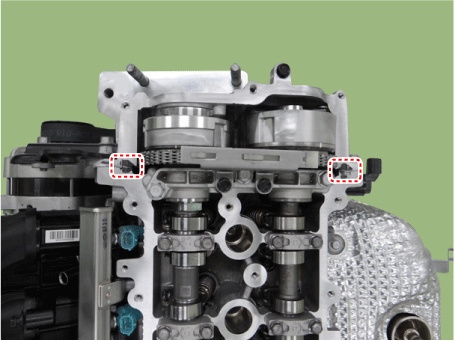

(2)	Застывающий герметик, расположенный на верхней площадке между ГРМ перед сборкой необходимо снять крышку цепи и головку блока цилиндров крышку головки блока цилиндров.

(3)

После нанесения герметика его следует собрать в течение 5 минут.

Ширина валика: 2,0–3,0 мм (0,08–0,12 дюйма)

(4)

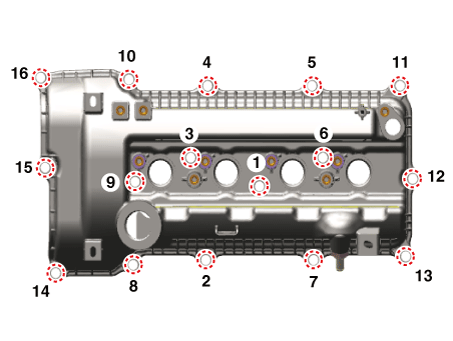

Установите болты крышки головки блока цилиндров следующим образом. два шага.

Момент затяжки :

1-я ступень: 3,9 - 5,9 Н·м (0,4 - 0,6 кгс·м, 2,9 - 4,3 фунт·фут)

2-я ступень: 7,8 - 9,8 Н·м (0,8 - 1,0 кгс·м, 5,8 - 7,2 фунт·фут)

2.	Установите остальные детали в порядке, обратном снятию.
