Kia Rio: электрическая система двигателя/система запуска
Описание и работа
| Описание |
Система запуска включает в себя аккумуляторную батарею, стартер, электромагнитный выключатель, зажигание переключатель, переключатель блокировки (A/T), переключатель педали сцепления (M/T), переключатель замка зажигания, соединительные провода и кабель аккумулятора.
Когда ключ зажигания поворачивается в положение запуска, ток течет и подает питание электромагнитная катушка стартера.
Плунжер соленоида и рычаг переключения передач активируются, а шестерня сцепления входит в зацепление с зубчатым венцом.
Контакты замыкаются и стартер крутит.
Во избежание повреждений, вызванных чрезмерным вращением якоря стартера. при запуске двигателя ведущая шестерня муфты выбегает.

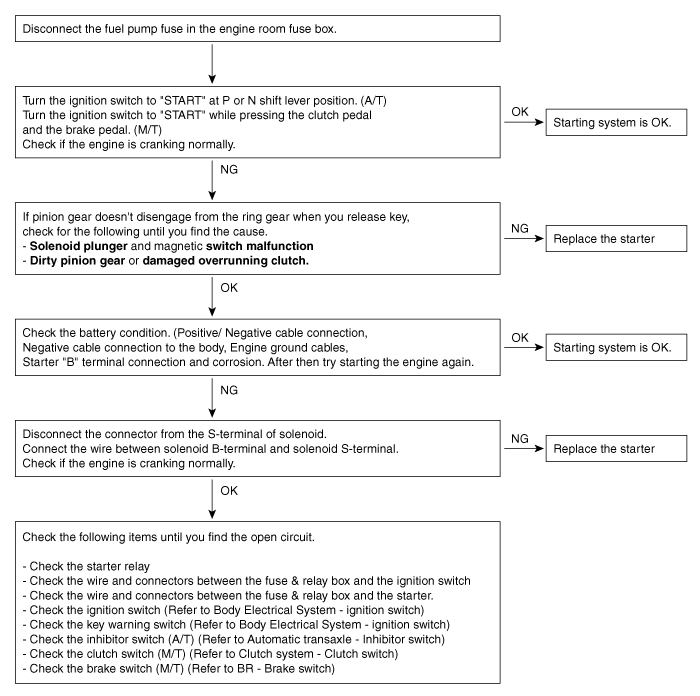

Поиск неисправностей
| Поиск неисправностей |
|
Симптом
|
Подозрительная зона
|
Средство
|
|
Двигатель не заводится
|
Низкий уровень заряда батареи
|
Зарядить или заменить аккумулятор
|
|
Кабели аккумуляторной батареи ослаблены, корродированы или изношены
|
Отремонтировать или заменить кабели
|
|
|
Переключатель блокировки [только тип AT]
|
См. Система автоматической коробки передач — «Выключатель блокировки».
|
|
|
Переключатель блокировки [только тип DCT]
|
См. Система трансмиссии с двойным сцеплением — «Выключатель ингибитора».
|
|
|
Переключатель сцепления [только тип MT]
|
См. Система сцепления — «Выключатель сцепления».
|
|
|
Перегорел предохранитель
|
Замените предохранитель
|
|
|
Стартер неисправен
|
Заменять
|
|
|
Выключатель зажигания неисправен
|
Заменять
|
|
|
Двигатель медленно заводится
|
Низкий уровень заряда батареи
|
Зарядить или заменить аккумулятор
|
|
Кабели аккумуляторной батареи ослаблены, корродированы или изношены
|
Отремонтировать или заменить кабели
|
|
|
Стартер неисправен
|
Заменять
|
|
|
Стартер продолжает работать
|
Стартер неисправен
|
Заменять
|
|
Замок зажигания
|
Заменять
|
|
|
Стартер крутит, но двигатель не заводится
|
Короткое замыкание в проводке
|
Ремонт или замена проводки
|
|
Сломаны зубья шестерни или стартер
|
Заменять
|
|
|
Зубья зубчатого венца сломаны
|
Заменить маховик или гидротрансформатор
|
|
Свеча зажигания
Технические характеристики
Спецификация
Элемент
Спецификация
Тип
SILKR6C10E
Зазор
0,9 - 1,0 мм
(0,0354 - 0,0394...
Стартер
Технические характеристики
Спецификация
▷12 В, 1,2 кВт: только ISG
Элемент
Спецификация
Номинальное напряжение
12 В, 1,2 кВт
Номер ...
