Kia Rio: гидроусилитель руля с электроприводом / рулевая колонка и корпус MDPS

Kia Rio 2017-2023 YB Руководство по ремонту / Рулевая система / Рулевое управление с электроприводом / Колонна и корпус MDPS

Процедуры ремонта

Удаление

1.	Снимите рулевую колонку и вал в сборе. (См. Рулевое управление с электроприводом — «Рулевая колонка и вал»)

2.	Снимите блок управления MDPS. (См. Рулевое управление с электроприводом — «Блок управления MDPS»)

3.	Снимите двигатель MDPS. (См. Рулевое управление с электроприводом — «Мотор MDPS»)

Монтаж

1.	Установите в порядке, обратном снятию.

2.	Выполните «Калибровку датчика угла поворота рулевого колеса (SAS)» и «Установите почувствуйте крутящий момент до нуля».

3.	Выполните «Распознавание типа EPS».

Диагностика с помощью КДС

Датчик угла поворота рулевого колеса (SAS) Калибровка и установка крутящего момента рулевого управления на ноль

•	Убедитесь, что аккумулятор полностью заряжен, прежде чем «Угол поворота Калибровка датчика (SAS).

•	Будьте осторожны, чтобы не отсоединить кабели, подключенные к автомобилю. или сканирующим прибором во время «Калибровки датчика угла поворота рулевого колеса (SAS)».

•	После завершения "Калибровки датчика угла поворота рулевого колеса (SAS)", выключите зажигание и подождите несколько секунд. Затем начните двигатель для подтверждения нормальной работы автомобиля.

1.	Подсоедините разъем самодиагностики (16-контактный), расположенный под водительской стороной. аварийную панель к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.

2.	Выберите «модель автомобиля» и «Усилитель руля с электроприводом» на автомобиле KDS. экран выбора.

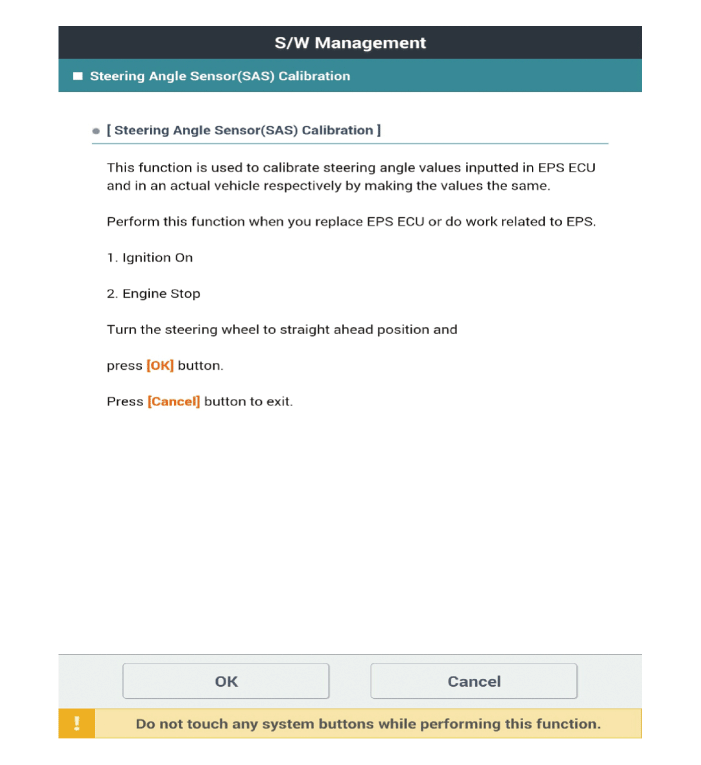

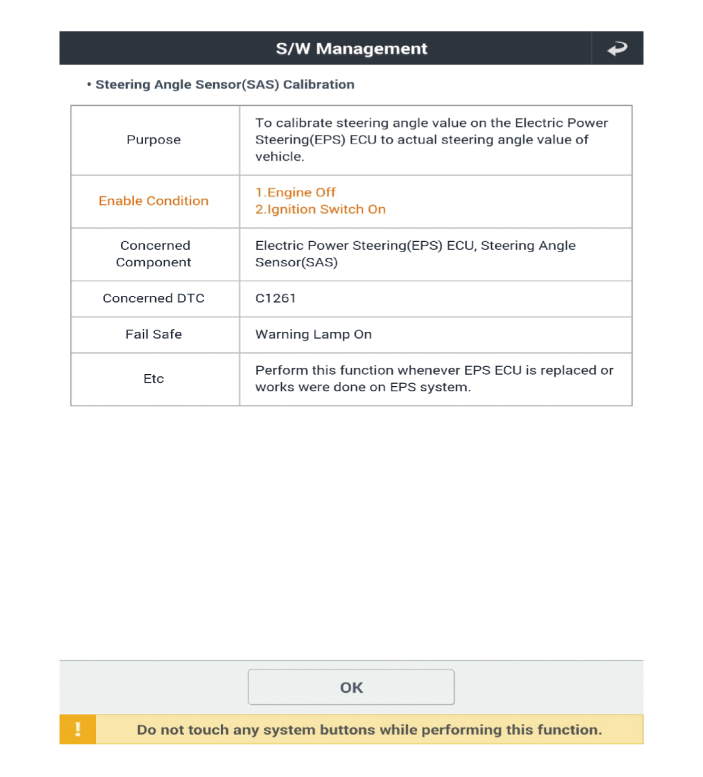

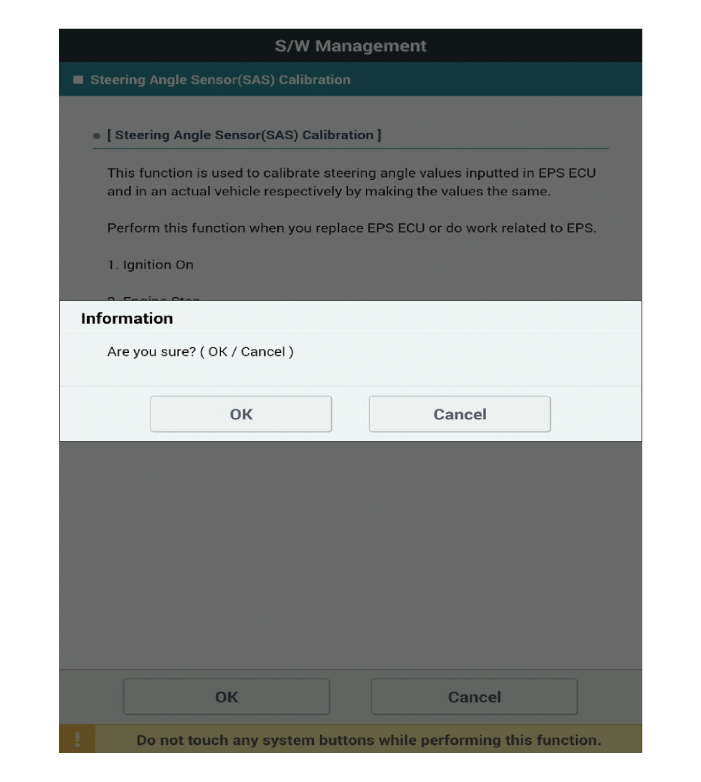

3.	Выберите «Калибровка датчика угла поворота рулевого колеса (SAS)» на экране KDS, затем выберите ОК.

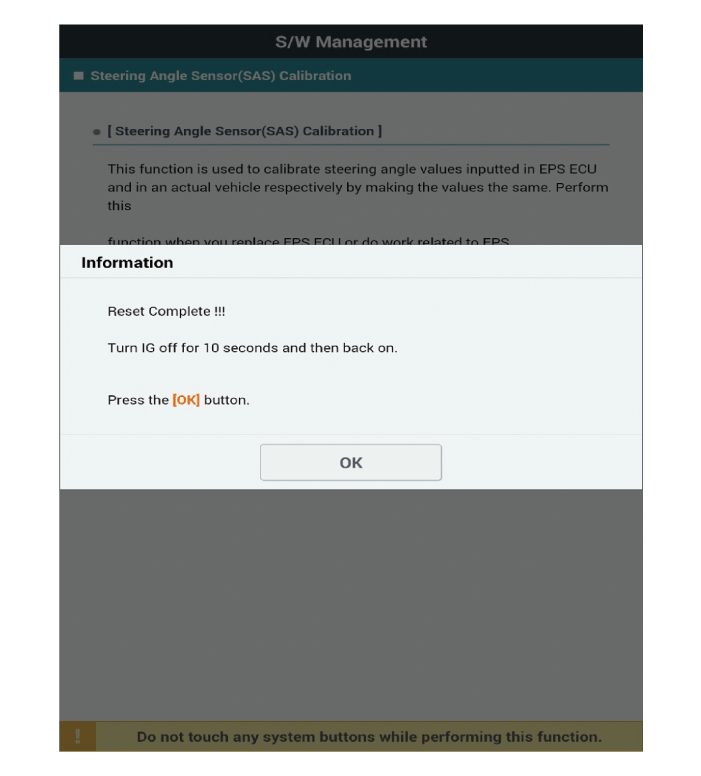

4.	Продолжайте тест в соответствии с инструкциями на экране.

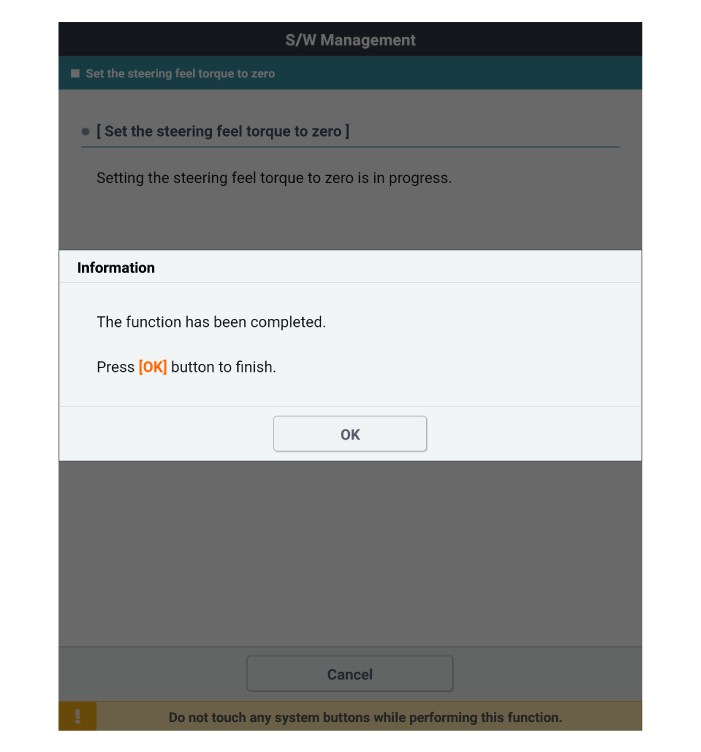

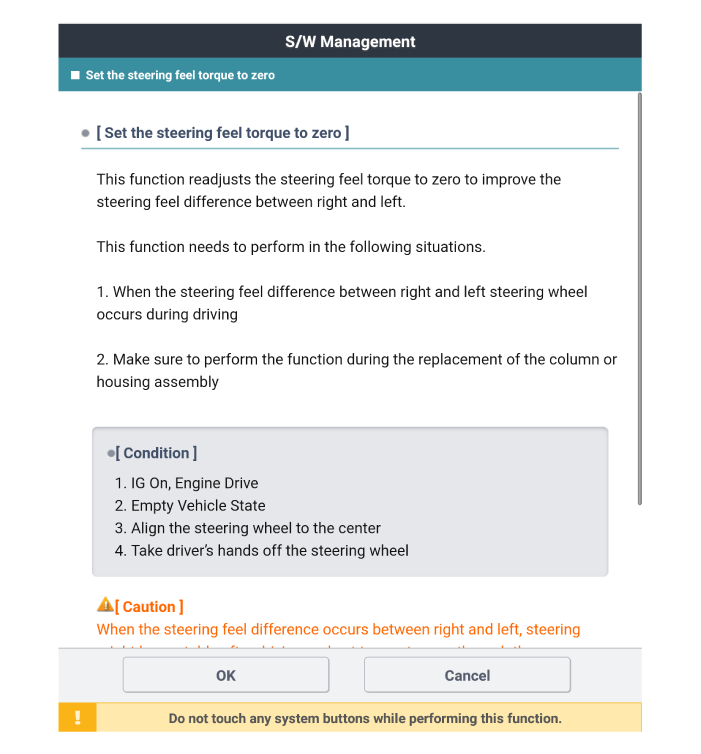

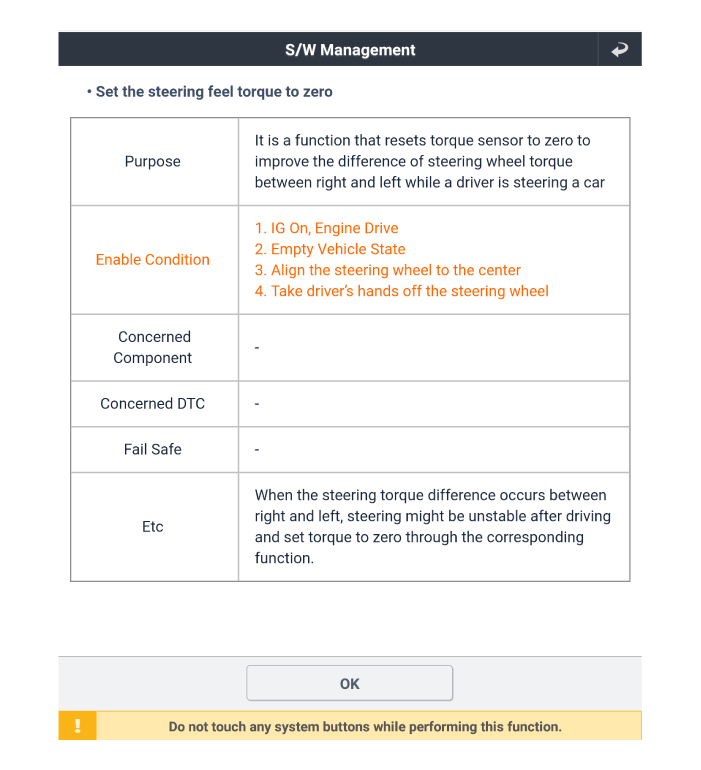

5.	Выберите «Установить нулевой крутящий момент рулевого управления» на экране KDS, затем выберите ОК.

6.	Продолжайте тест в соответствии с инструкциями на экране.

7.	Удалите код неисправности.

8.	Выключите переключатель IG и подождите не менее 10 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.

Распознавание типов EPS

•	Перед «Распознаванием типа EPS» убедитесь, что аккумулятор полностью заряжен.

•	Будьте осторожны, чтобы не отсоединить кабели, подключенные к автомобилю. или сканирующий инструмент во время «Распознавания типа EPS».

•	После завершения «Распознавания типа EPS» выключите зажигание. и подождите несколько секунд. Затем запустите двигатель, чтобы подтвердить нормальная работа автомобиля.

1.	Подсоедините разъем самодиагностики (16-контактный), расположенный под водительской стороной. аварийную панель к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.

2.	Выберите «модель автомобиля» и «Усилитель руля с электроприводом» на автомобиле KDS. экран выбора.

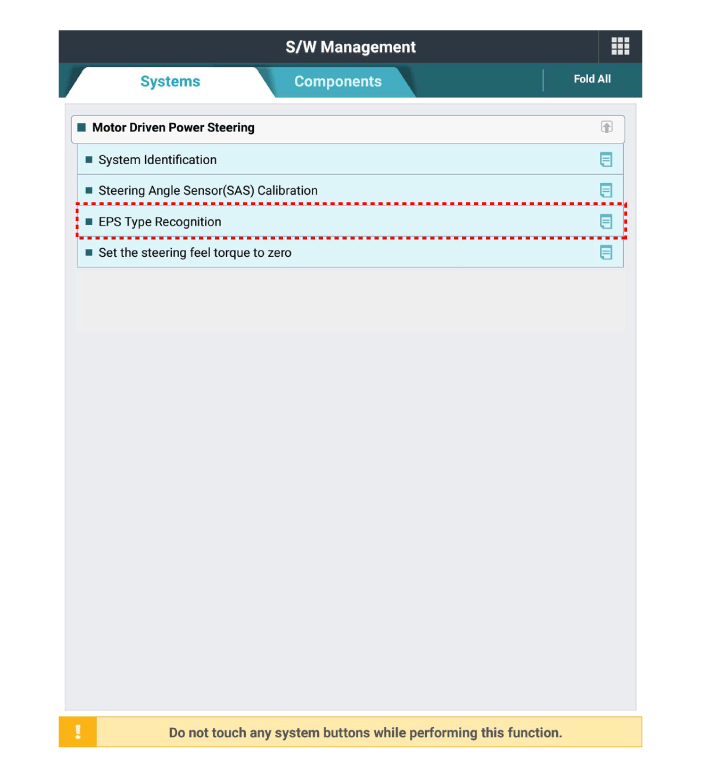

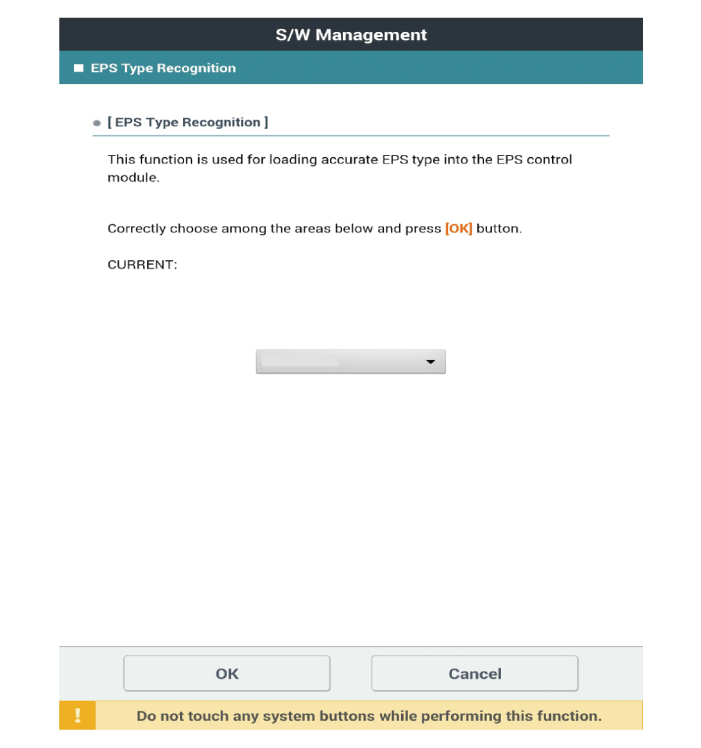

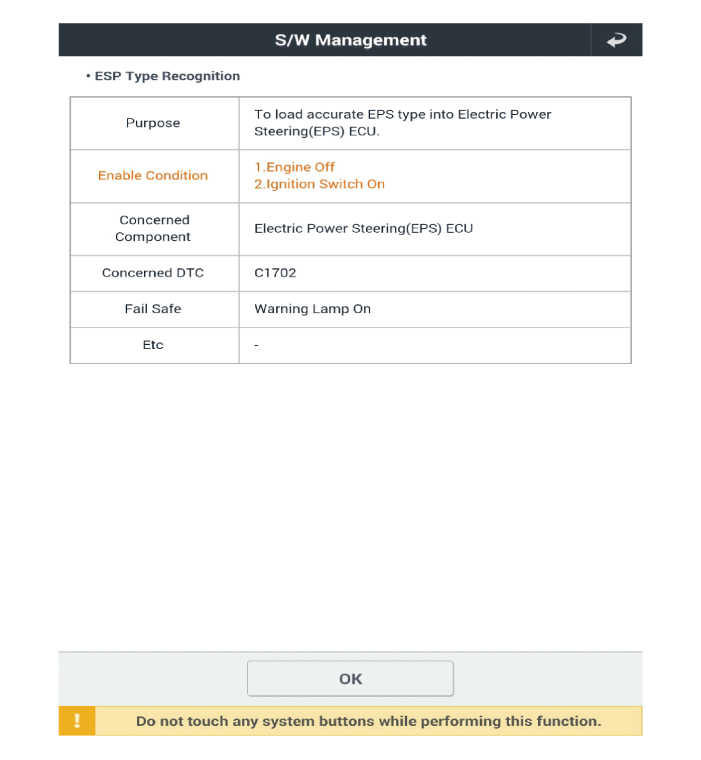

3.	Выберите «Распознавание типа EPS» на экране KDS, затем выберите «ОК».

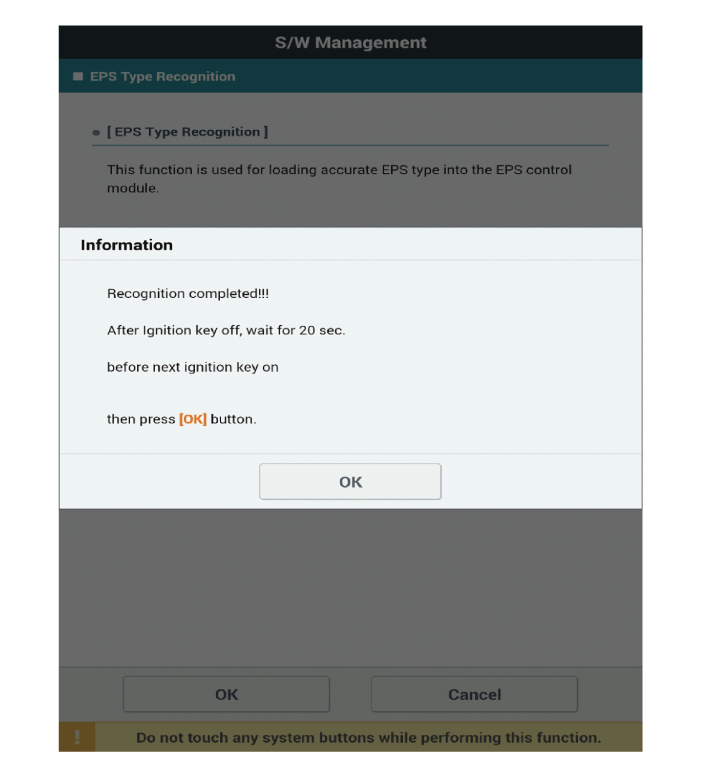

4.	Продолжайте тест в соответствии с инструкциями на экране.

5.	Удалите код неисправности.

6.	Выключите переключатель IG и подождите не менее 10 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.
