Задняя ступица — несущая

Компоненты и расположение компонентов

Компоненты

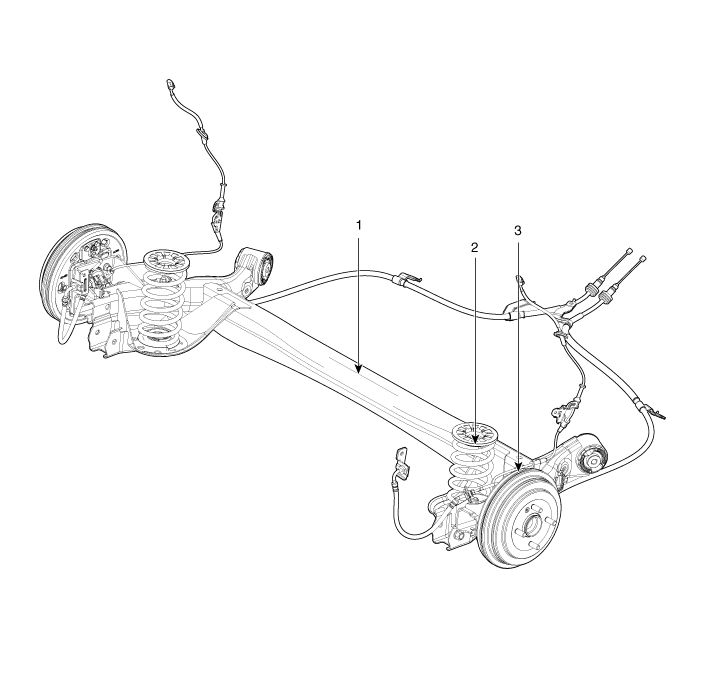

[Тип барабана]

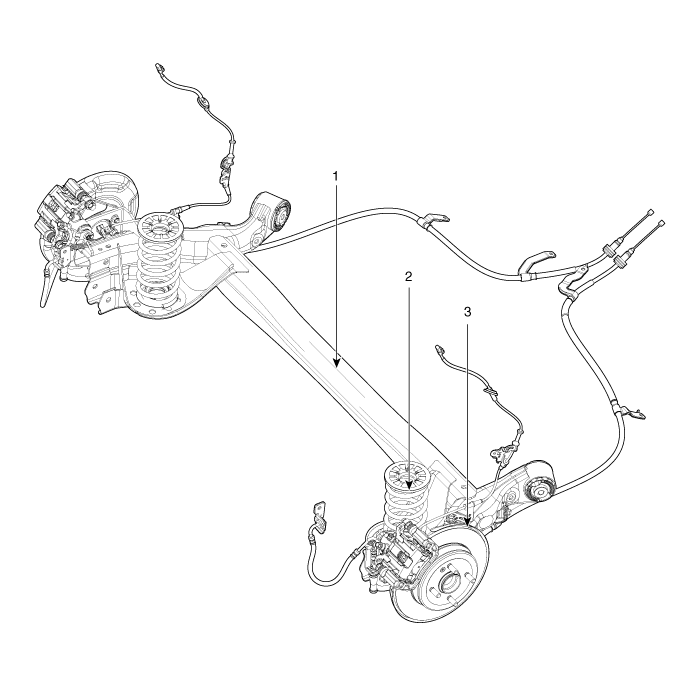

[Тип диска]

Процедуры ремонта

Удаление

[Тип диска]

1. 1

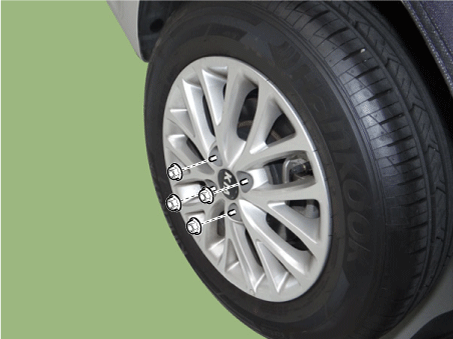

   Снимите колесо и шину.

   Момент затяжки: 107,9–128 Н·м



2. 2

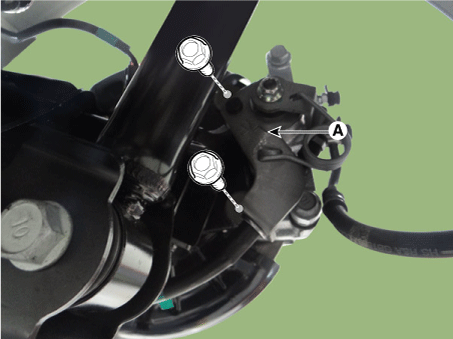

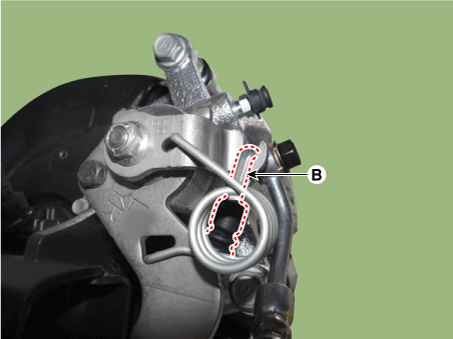

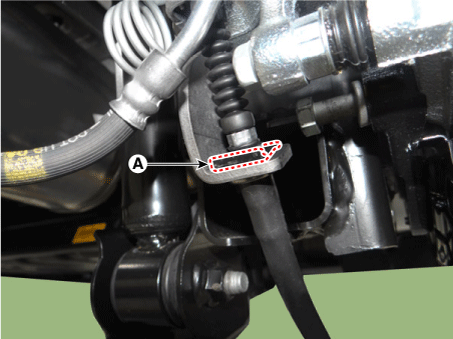

   Снимите тормозной зажим (А) и трос стояночного тормоза (В).





3. 3

   Снимите задний тормозной суппорт в сборе (А).

   Момент затяжки: 78,4–98 Н·м



4. 4

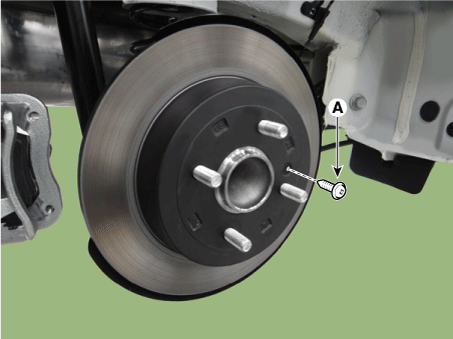

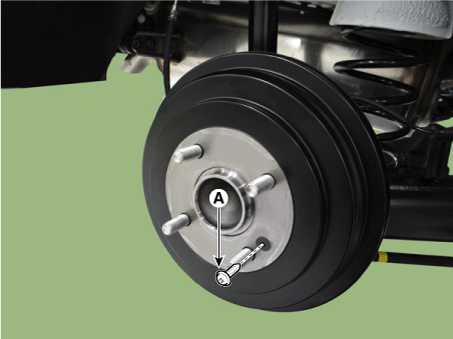

   Ослабьте крепежный винт и тормозной диск (А).

   Момент затяжки: 4,9–5,9 Н·м



5. 5

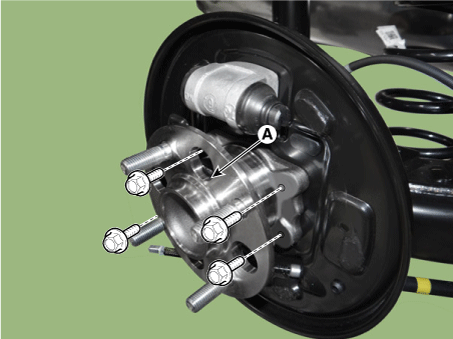

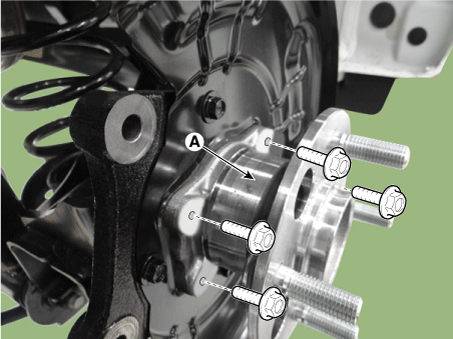

   Ослабьте болты и снимите ступицу (А) с оси с торсионной балкой.

   Момент затяжки: 49,0–59 Н·м



6. 6

   Установите в порядке, обратном снятию.

[Тип барабана]

1. 1

   Снимите колесо и шину.

   Момент затяжки: 107,9–128 Н·м



2. 2

   Ослабьте крепежный винт и тормозной диск (А).

   Момент затяжки: 4,9–5,9 Н·м



3. 3

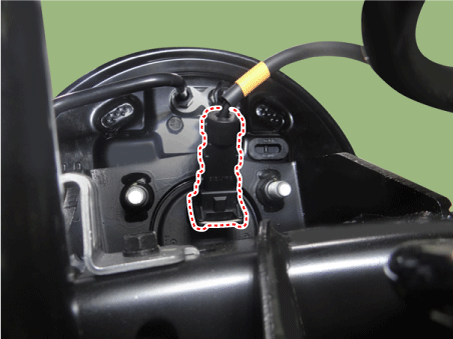

   Отсоедините датчик скорости вращения колеса.



4. 4

   Ослабьте болт крепления ступицы и снимите ступицу (А) с торсиона. луч.

   Момент затяжки: 49,0–59 Н·м



5. 5

   Установите в порядке, обратном снятию.

осмотр

1. 1

   Проверьте ступицу на наличие трещин и шлицы на износ.

2. 2

   Проверьте тормозной диск на наличие царапин и повреждений.

3. 3

   Проверить балку заднего моста на наличие трещин

4. 4

   Проверьте подшипник на наличие трещин или повреждений.
