Kia Rio: система задней подвески/задний амортизатор

Kia Rio 2017-2023 YB Руководство по ремонту / Подвесная система / Система задней подвески / Задний амортизатор

Компоненты и расположение компонентов

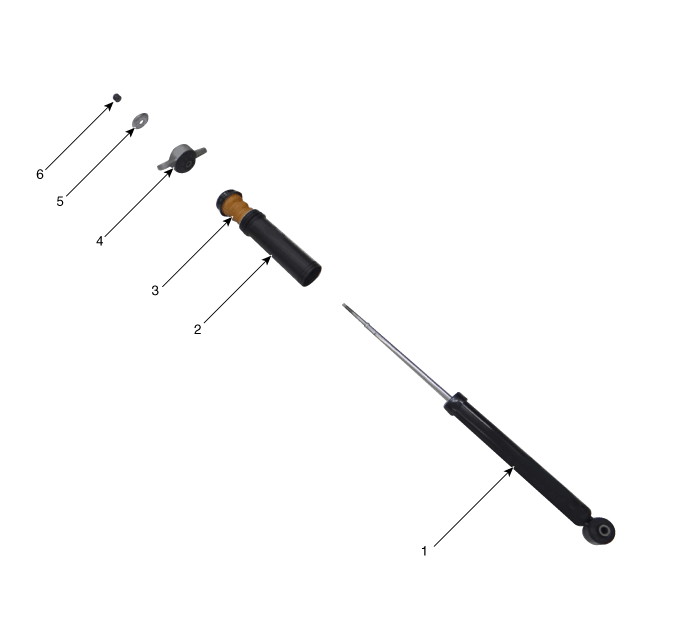

Компоненты

1. Амортизатор в сборе
2. Пылезащитный чехол
3. Ограничитель бампера

4. Изолятор
5. Фиксатор
6. Контргайка

Процедуры ремонта

Удаление

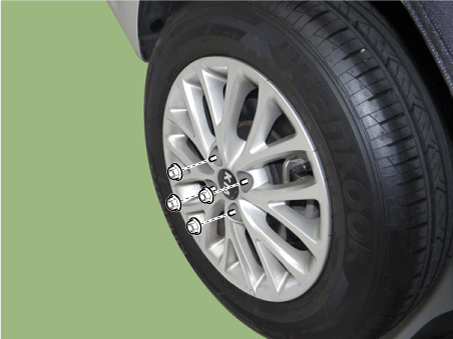

Снимите колесные гайки, заднее колесо и шину с задней ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии колеса. и шина

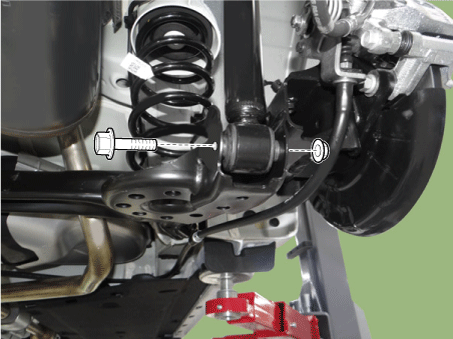

Ослабьте нижний болт амортизатора.

Момент затяжки:

98,0–117,6 Н·м (10,0–12,0 кгс·м, 72,3–86,7 фунт-фут)

Установите трансмиссионный домкрат под торсионную балку, чтобы снять амортизатор на холостом ходу.

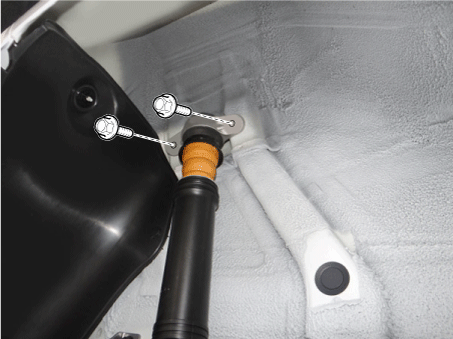

Отверните болты и снимите задний амортизатор.

Момент затяжки:

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

4.	Установите в порядке, обратном снятию.

осмотр

1.	Проверьте резиновые детали на предмет износа и износа.

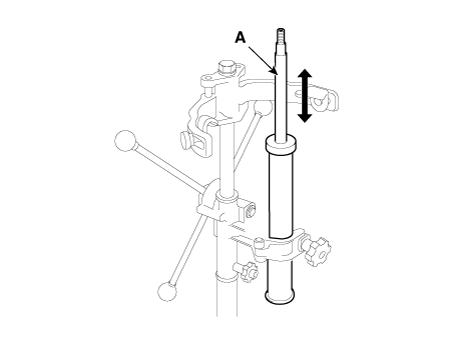

2.	Сожмите и выдвиньте шток поршня (А) и убедитесь в отсутствии аномальных сопротивление или необычный звук во время работы.

Утилизация

1.	Полностью выдвиньте шток поршня.

Просверлите отверстие в секции (А) для удаления газа из баллона.

Выделяющийся газ безвреден, но будьте осторожны с осколками, которые могут мутить от бурения.
