Kia Rio: система подвески / система задней подвески
Kia Rio 2017-2023 YB Руководство по ремонту
/
Подвесная система
/ Система задней подвески
Компоненты и расположение компонентов
| Компоненты |

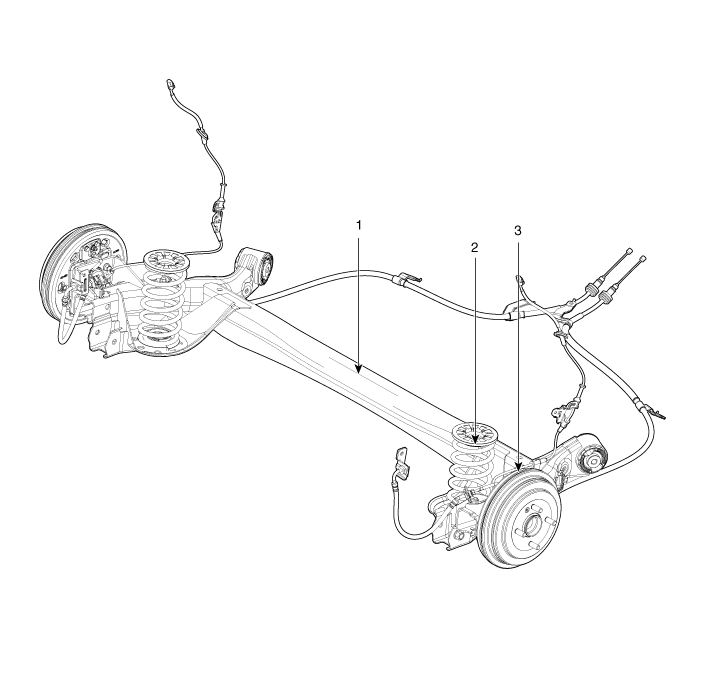

| [Тип барабана] |
|
1. Торсионная балка
2. Задняя пружина |
3. Задний барабанный тормозной диск
|

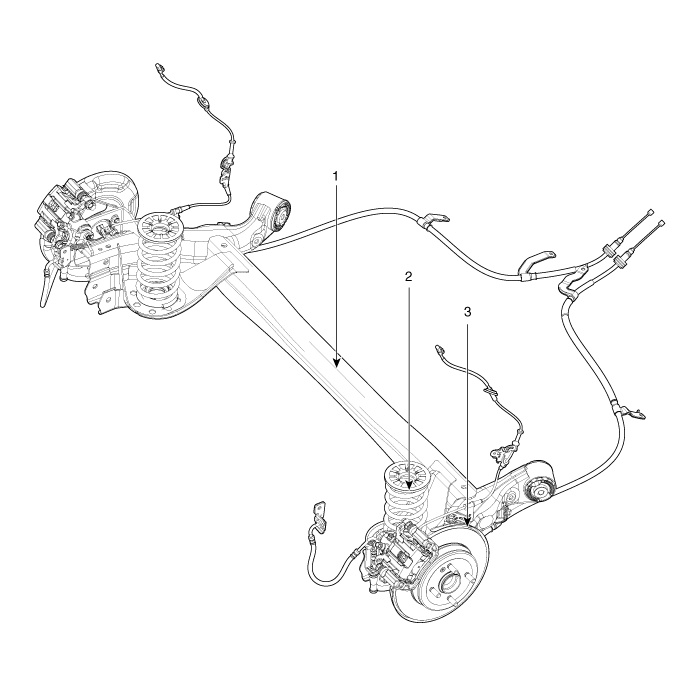

| [Тип диска] |
|
1. Торсионная балка
2. Задняя пружина |
3. Задний тормозной диск
|
Подкадр
Процедуры ремонта
Удаление
1.
Снимите болт универсального шарнира (А).
Момент затяжки :
32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)
...
Задний амортизатор
Компоненты и расположение компонентов
Компоненты
1. Амортизатор в сборе
2. Пылезащитный чехол
3. Ограничитель бампера
4. Изолятор
5. Фиксатор
6. Контргайка
...
