Kia Rio: система подвески/система контроля давления в шинах

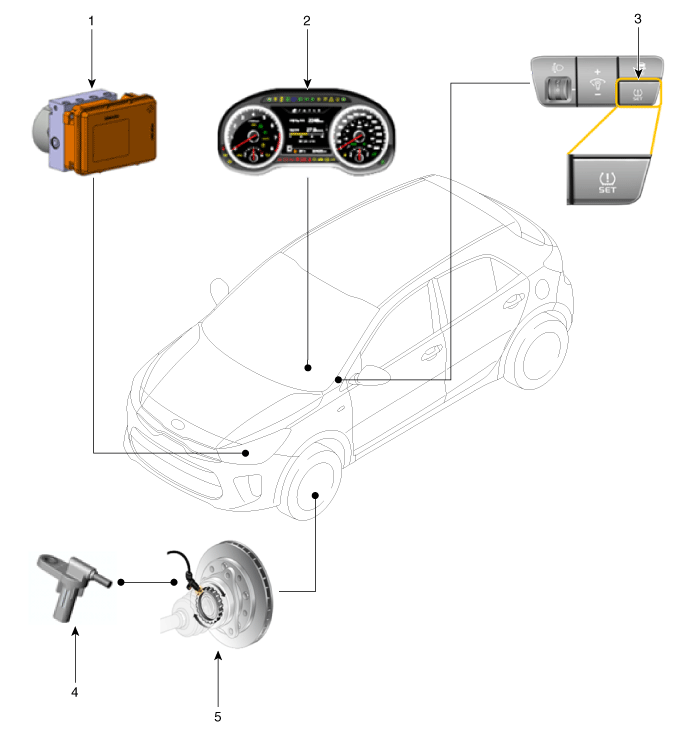

Компоненты и расположение компонентов
1. ГОЭУ
2. Кластер
3. Переключатель TPMS SET
|
4. Датчик скорости колеса
5. Тоновое колесо
|
Описание и работа
Косвенное давление в шинах
Система мониторинга (TPMS)
Используя сигнал скорости вращения колеса от ESC, система анализирует радиус поворота.
шины и изменение жесткости шины для обнаружения потери давления.
Система TPMS определяет недостаточное давление путем расчета потери давления на основе заданного
давление. Поэтому рекомендуемое давление должно быть повторно сохранено с помощью SET.
кнопку после замены шин или регулировки давления.
Различия между
прямая и непрямая TPMS

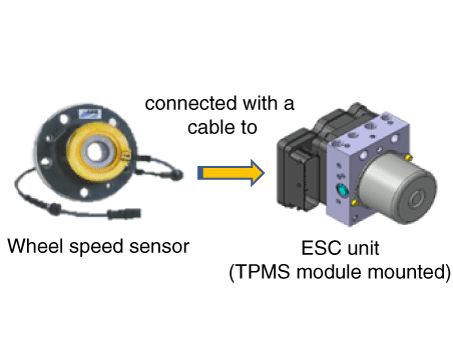

Косвенный TPMS
|

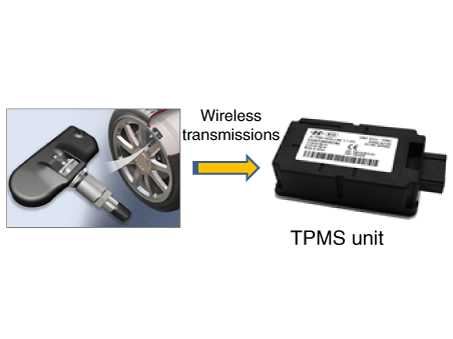

Прямая TPMS
|
|
|
|
|
•
|
Радиус поворота шины и изменение жесткости шины
рассчитывается косвенно.
|
|
•
|
Датчик давления воздуха в блоке устанавливать не нужно.
|
|
•
|
Рекомендуемое давление в шинах должно быть повторно сохранено после замены
шину или регулировку давления воздуха (нажатием кнопки «SET»).
|
|
|
•
|
Давление внутри шины измеряется с помощью датчика, а затем по беспроводной связи передается на устройство.
|
|
•
|
Плохая производительность может возникать из-за частотных шумов, так как прямое
TPMS использует метод беспроводной передачи.
|
|
Предупреждение о низком давлении в шинах
лампа
|
1.
|
Состояние включения
|
•
|
• Когда давление в шинах ниже допустимого порога
|
|
|
2.
|
Состояние выключения
|
•
|
Когда сигнальная лампа низкого давления в шинах загорается из-за
быстрая утечка, сигнальная лампа гаснет, если шина накачана
выше порога предупреждения.
|
|
Вмешательство в норму
функция непрямой TPMS
Тип
|
Условия
|
Симптомы
|
Возможная причина
|
Условия вождения
|
Вождение на низкой скорости
|
Непрерывная езда со скоростью менее 25 км/ч
|
Предупреждение не выдано
|
Меньшая достоверность данных датчика скорости вращения колеса
|
Вождение на высокой скорости
|
Непрерывная езда со скоростью более 120 км/ч
|
Низкая производительность
|
Характеристики шин
|
Замедление/ускорение
|
Быстрое ускорение/торможение
|
Задержка предупреждения
|
Отсутствие эффективной информации
|
Состояние дороги
|
Крутой поворот или кривая дорога
|
Задержка предупреждения
|
Отсутствие эффективной информации
|
Состояние дорожного покрытия
|
Немощеное или скользкое дорожное покрытие
|
Задержка предупреждения
|
Отсутствие эффективной информации
|
Цепь противоскольжения
|
Цепи противоскольжения устанавливаются на шины автомобиля.
|
Предупреждение не выдано
|
Меньшая достоверность данных датчика скорости вращения колеса
|
Поиск неисправностей
Симптом
|
Возможная причина
|
Средство
|
Контрольная лампа низкого давления в шинах загорается при правильном давлении в шинах/Низком
контрольная лампа давления в шинах не загорается при низком давлении
|
|
•
|
Кнопка SET не была нажата после замены шины или воздуха.
регулировка давления.
|
|
|
1.
|
Проверьте давление воздуха.
|
|
2.
|
Убедитесь, что процедура кодирования варианта колеса в дюймах была выполнена правильно.
выполненный.
|
–
|
Если код не соответствует опциям автомобиля
например размер колеса и т.д. повторить процедуру.
|
|
|
3.
|
Проверьте рекомендуемый уровень давления в шинах, а затем нажмите
кнопку УСТАНОВИТЬ.
|
–
|
Не нажимайте кнопку SET, не проверив уровень воздуха.
давление.
|
|
–
|
Сигнальная лампа может не загораться при движении с
установлены цепи противоскольжения или движение по грунтовым дорогам.
|
|
|
|
•
|
Кнопка SET была нажата с неправильным давлением.
|
|
–
|
Кнопка SET была нажата при низком давлении без наполнения
шины до указанного давления (независимо от сигнальной лампы
освещение).
|
|
–
|
Кнопка SET была нажата при чрезмерно или недостаточно накачанных шинах.
|
|
–
|
Кнопка SET была нажата со значительной разницей в давлении
между шинами.
|
|
|
•
|
При движении с установленными цепями противоскольжения
|
|
|
•
|
При движении в основном по грунтовым/извилистым дорогам
|
|
Процедуры ремонта
|
Процедура косвенного сброса TPMS
|
|
1.
|
Отрегулируйте давление во всех 4 шинах до рекомендуемого давления воздуха.
|
|
2.
|

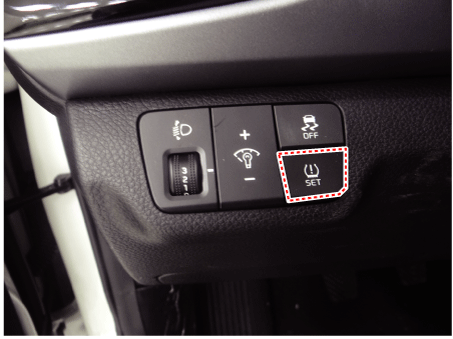

Нажмите кнопку SET более 3 секунд, чтобы сохранить давление.
|
|
3.
|
Проверьте, мигает ли сигнальная лампа системы в течение 4 секунд. (выключить после мигания)
|
|
4.
|
Выполните процедуру обучения через вождение.
|
•
|
Выполняйте процедуру обучения на ровной поверхности.
|
|
•
|
Требуется не менее 20 минут учебного времени.
|
|
|
|
Процедура диагностики с помощью диагностического
устройство
|
Выполните косвенное кодирование вариантов TPMS с помощью диагностического прибора в случае
Замена модуля ESC.
