Реле стартера

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите крышку блока предохранителей.

3. 3

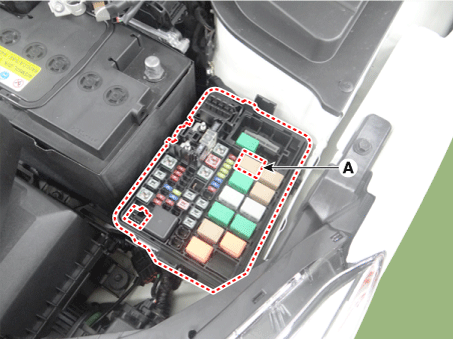

   Снимите реле стартера (А).



4. 4

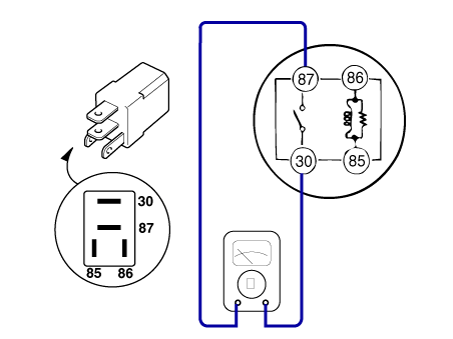

   Проверьте целостность цепи между клеммами (30 и 87) с помощью омметра.

   Терминал	Сопротивление	Мера
   30 - 87	1 МОм или выше	Если между клеммами есть непрерывность, замените реле.






5. 5

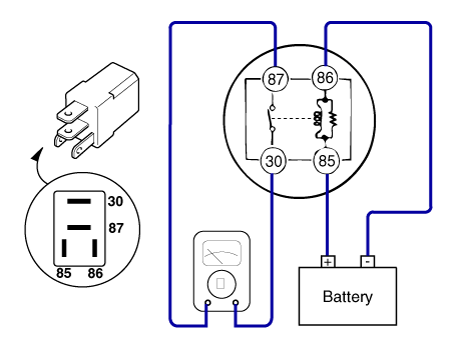

   Подайте 12 В на клемму 85 и заземлите на клемму 86, а затем проверьте для непрерывности между клеммами (30 и 87).

   Терминал	Сопротивление	Мера
   30 - 87	1 Ом или менее	Если между клеммами нет электропроводности, замените реле.






6. 6

   Установите реле стартера.

7. 7

   Установите крышку блока предохранителей.
