Ford Escape: Система двигателя — общая информация / общие процедуры — нейтрализация опор силового агрегата/трансмиссии

Корректирование

Все автомобили

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).

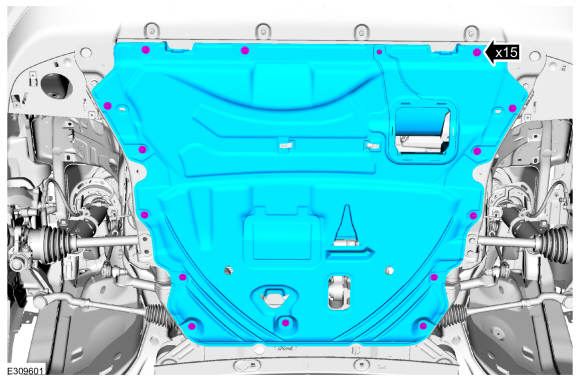

1. Снимите крепления и нижнюю защиту.


1,5 л и 2,0 л

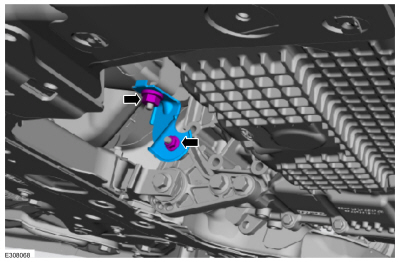

1. Снимите гайки и скобу.

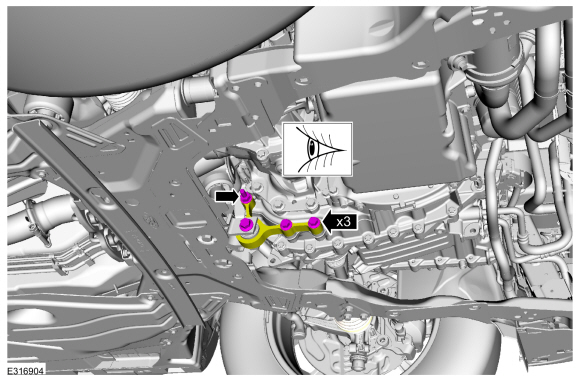

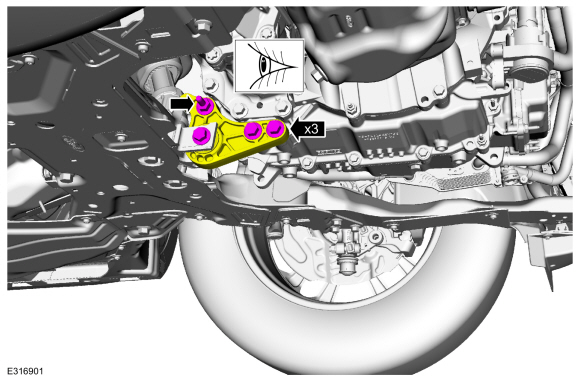

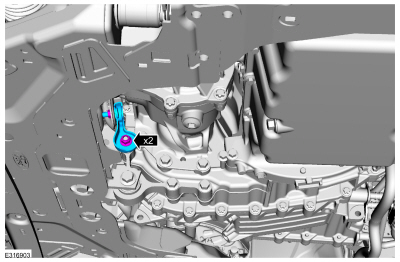

1. Ослабьте, но не снимайте крепления ограничителя крена. Убедитесь, что ограничитель рулона ослаблен.


1.

   • Отсоедините фиксатор шланга охлаждающей жидкости.

   • Снимите болты и опорный кронштейн баллона для дегазации.

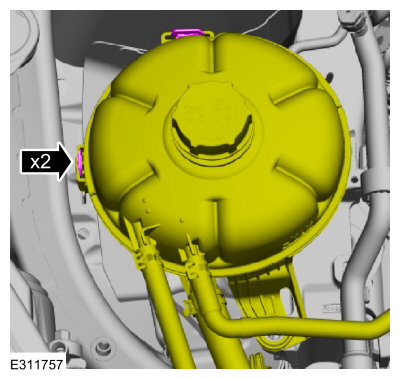

1. Освободите язычки и отложите баллон для дегазации в сторону.

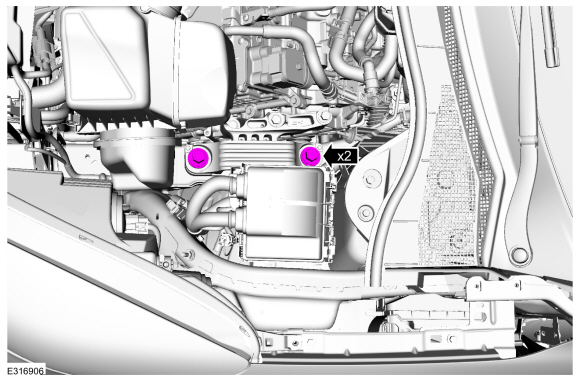

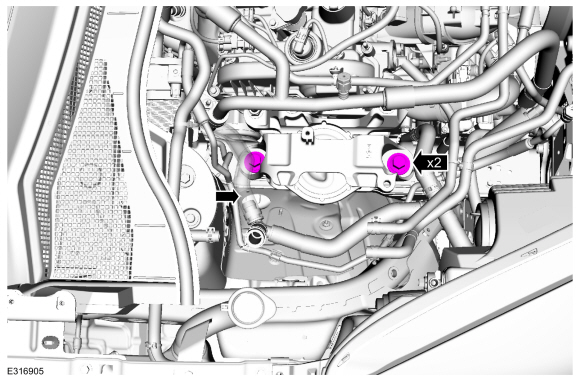

1. Ослабьте, но не снимайте болты крепления двигателя.


1. Снимите лоток аккумулятора.
   См.: Батарейный отсек — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1)/2,0 л EcoBoost (177 кВт/240 л.с.) — MI4 (батарея 414-01, монтаж и кабели, Снятие и установка).

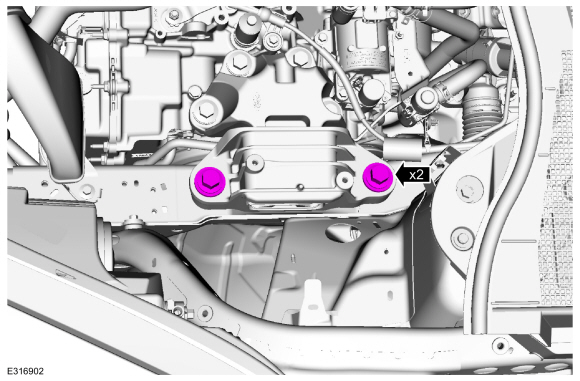

1. Ослабьте, но не снимайте болты крепления коробки передач.


1. Установите лоток батареи.
   См.: Батарейный отсек — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1)/2,0 л EcoBoost (177 кВт/240 л.с.) — MI4 (батарея 414-01, монтаж и кабели, Снятие и установка).


2,5 л

1. Снимите гайки и скобу.


1. Ослабьте, но не снимайте крепления ограничителя крена. Убедитесь, что ограничитель рулона ослаблен.


1. Отключите высоковольтную электрическую систему автомобиля.
   См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).


1. Снимите дегазационную емкость.
   См.: Баллон для дегазации (303-03C Охлаждение двигателя, снятие и установка).


1. Ослабьте, но не снимайте болты крепления двигателя.


1. ПРИМЕЧАНИЕ: Будьте готовы поймать минимальное количество вытекающей охлаждающей жидкости.

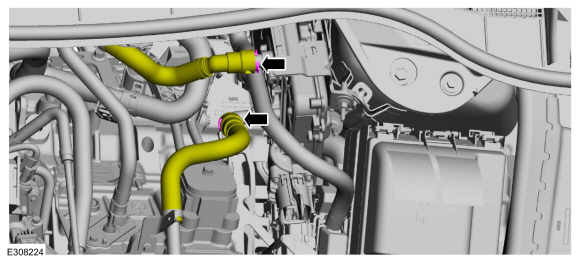

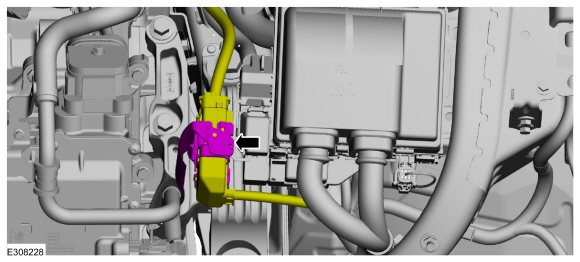

   Отсоедините шланги охлаждающей жидкости.

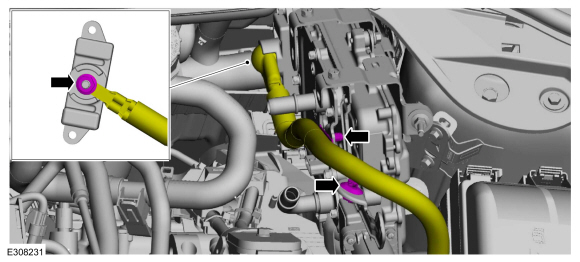

1. Отсоедините электрический разъем и фиксаторы жгута проводов.

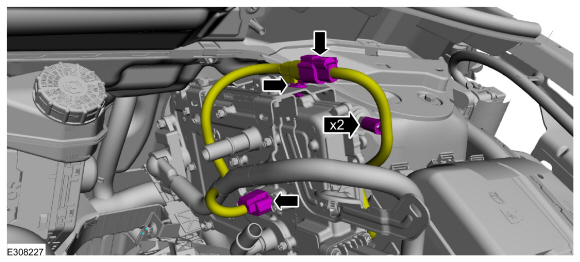

1. Отсоедините электрические разъемы и фиксаторы жгута проводов.


1. Отсоедините электрический разъем.


1. Снимите гайку жгута проводов и отсоедините фиксаторы жгута проводов.

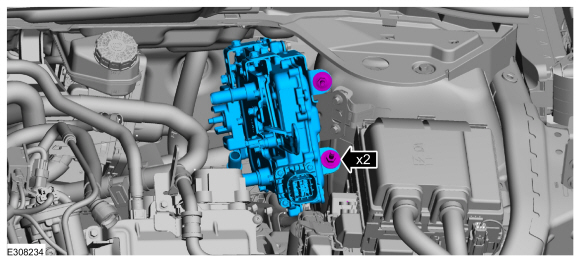

1. Снимите болты и силовой преобразователь.


1. Ослабьте, но не снимайте болты крепления коробки передач.


2,5 л

1. Установите силовой преобразователь и болты.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

1. Подсоедините фиксаторы жгута проводов преобразователя и установите гайку жгута проводов.
   Крутящий момент: 53 фунта на дюйм (6 Нм)

1. Подсоедините электрический разъем.


1. Подсоедините электрические разъемы и фиксаторы жгута проводов.


1. Подсоедините электрический разъем и фиксаторы жгута проводов.


1. Подсоедините шланги охлаждающей жидкости.


1. Включите высоковольтную электрическую систему автомобиля.
   См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).


Все автомобили

1. ПРИМЕЧАНИЕ: Не скручивайте и не натягивайте опоры трансмиссии/трансмиссии, так как это может привести к повреждению опор.

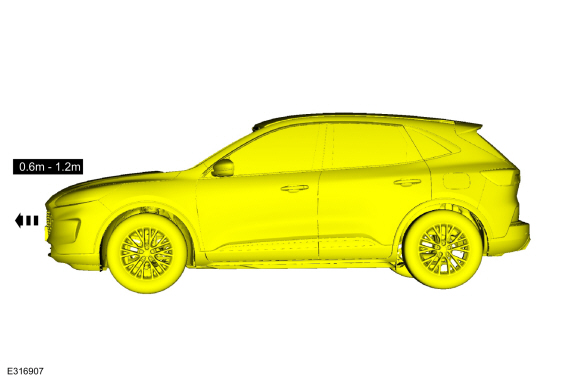

   Запустите автомобиль и переместите его вперед на 0,6 м (1,97 фута) - 1,2 м (3,94 фута).


1. ПРИМЕЧАНИЕ: Не скручивайте и не натягивайте опоры трансмиссии/трансмиссии, так как это может привести к повреждению опор.

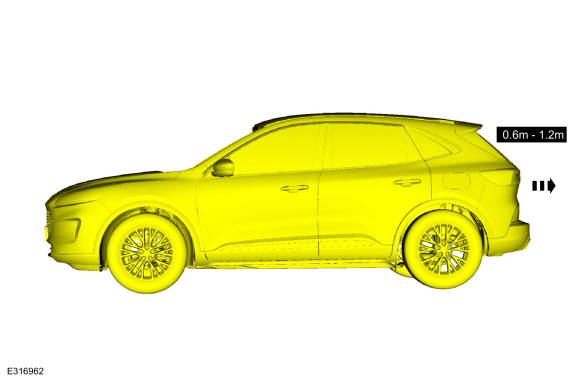

   Переместите автомобиль задним ходом на такое же расстояние от 0,6 м (1,97 фута) до 1,2 м (3,94 фута).


2,5 л

1. Отключите высоковольтную электрическую систему автомобиля.
   См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).


1. ПРИМЕЧАНИЕ: Будьте готовы поймать минимальное количество вытекающей охлаждающей жидкости.

   Отсоедините шланги охлаждающей жидкости.


1. Отсоедините электрический разъем и фиксаторы жгута проводов.


1. Отсоедините электрические разъемы и фиксаторы жгута проводов.


1. Отсоедините электрический разъем.


1. Снимите гайку жгута проводов и отсоедините фиксаторы жгута проводов.


1. Снимите болты и силовой преобразователь.


1,5 л и 2,0 л

1. Снимите лоток аккумулятора.
   См.: Батарейный отсек — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1)/2,0 л EcoBoost (177 кВт/240 л.с.) — MI4 (батарея 414-01, монтаж и кабели, Снятие и установка).

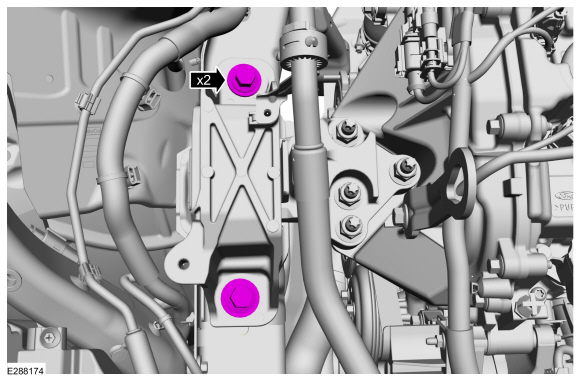

1. Затяните болты крепления коробки передач.
   Крутящий момент:
   Этап 1: 103 фунт-фута (140 Нм)
   Этап 2: 120°

1. Затяните болты крепления двигателя.
   Крутящий момент: 129 фунт-футов (175 Нм)

1. Поместите дегазационную бутыль на выступы.


1.

   • Установите опорный кронштейн дегазационного баллона и болты.

   • Установите фиксатор шланга охлаждающей жидкости.


1. Установите лоток батареи.
   См.: Батарейный отсек — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1)/2,0 л EcoBoost (177 кВт/240 л.с.) — MI4 (батарея 414-01, монтаж и кабели, Снятие и установка).

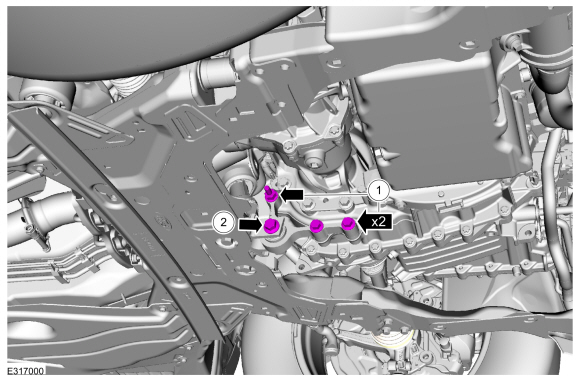

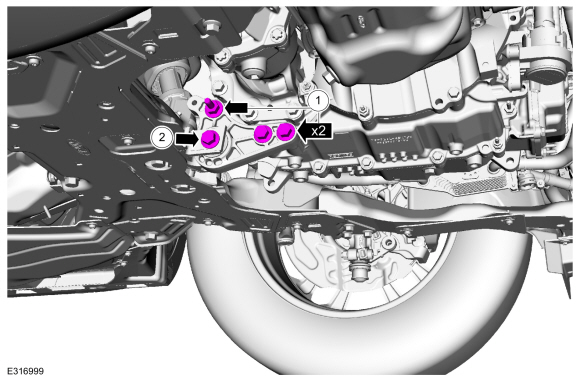

1.

   • Затяните болты и шпильку.
     Крутящий момент: 81 фунт-фут (110 Нм)
   • Затяните болт.
     Крутящий момент: 129 фунт-футов (175 Нм)

1. Установите кронштейн и гайки.
   Крутящий момент: 35 фунт-футов (47 Нм)

2,5 л

1. Затяните болты крепления двигателя.
   Крутящий момент: 129 фунт-футов (175 Нм)

1. Установите баллон для дегазации.
   См.: Баллон для дегазации (303-03C Охлаждение двигателя, снятие и установка).


1. Затяните болты крепления коробки передач.
   Крутящий момент: 184 фунт-фута (250 Нм)

1. Установите силовой преобразователь и болты.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

1. Подсоедините фиксаторы жгута проводов преобразователя и установите гайку жгута проводов.
   Крутящий момент: 53 фунта на дюйм (6 Нм)

1. Подсоедините электрический разъем.


1. Подсоедините электрические разъемы и фиксаторы жгута проводов.


1. Подсоедините электрический разъем и фиксаторы жгута проводов.


1. Подсоедините шланги охлаждающей жидкости.


1. Снимите гайки и скобу.
   Крутящий момент: 35 фунт-футов (48 Нм)

1.

   • Затяните болты и шпильку.
     Крутящий момент: 81 фунт-фут (110 Нм)
   • Затяните болт.
     Крутящий момент: 129 фунт-футов (175 Нм)

1. Включите высоковольтную электрическую систему автомобиля.
   См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).


1. Заполните систему охлаждения электропривода.
   См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).


Все автомобили

1. Установите нижнюю защиту и крепления.


1. Проверьте систему на нормальную работу.
