Снятие и установка — вспомогательный насос трансмиссионной жидкости

Материалы

Удаление

1. 1
   Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
2. 2
   Снимите левое колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
3. 3

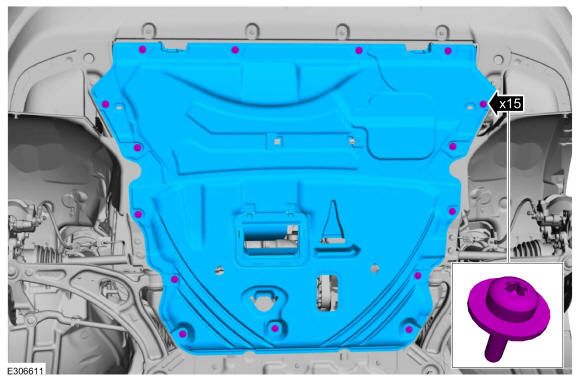

   Снимите фиксаторы и защиту днища.



4. 4
   Снимите болты брызговика левого крыла.



5. 5
   Снимите фиксаторы брызговика левого крыла.



6. 6
   Снимите фиксаторы и отложите в сторону брызговик левого крыла.



7. 7

   Снимите вспомогательный насос трансмиссионной жидкости.


   1. Отсоедините электрический разъем.

   2. Выверните болт и отсоедините впускной и выпускной патрубки вспомогательного насоса трансмиссионной жидкости.

   3. Снимите болты и снимите вспомогательный насос трансмиссионной жидкости.



8. 8
   Осмотрите вспомогательный насос трансмиссионной жидкости, чтобы убедиться, что уплотнения трубки трансмиссионной жидкости и опорные кольца были сняты с трубка трансмиссионной жидкости и не застревают в трансмиссионной жидкости вспомогательный насос. Если уплотнения трубки трансмиссионной жидкости или опорные кольца застряли во вспомогательном насосе трансмиссионной жидкости, снимите уплотнения и опорные кольца.



Монтаж

1. 1

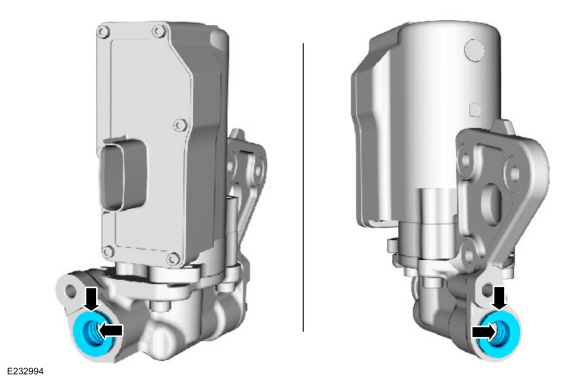

   Осмотрите трубку вспомогательного насоса трансмиссионной жидкости. опорные кольца и уплотнения на наличие повреждений и установите новые опорные кольца или уплотнения при необходимости.


   1. Опорное кольцо (7J324)

   2. Уплотнение (7Д285)
      Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV. / ХТ-12-КУЛВ (WSS-M2C949-A, ) (МЕРКОН® УМО)



2. 2

   Установите вспомогательный насос трансмиссионной жидкости.


   1. Установите вспомогательный насос трансмиссионной жидкости и болты.
      Крутящий момент: 97 фунтов на дюйм (11 Н·м)

   2. Подсоедините впускной и выпускной патрубки вспомогательного насоса трансмиссионной жидкости и установите болты.
      Крутящий момент: 80 фунтов на дюйм (9 Н·м)

   3. Подсоедините электрический разъем.



3. 3
   Установите назад брызговик левого крыла и установите фиксаторы.



4. 4
   Установите фиксаторы брызговика левого крыла.



5. 5
   Установите болты брызговика левого крыла.



6. 6
   Установите колесо и шину LHF.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
7. 7
   Установите защиту днища и фиксаторы.



8. 8
   Залейте вспомогательный насос трансмиссионной жидкости.


   1. Ключ включен, двигатель выключен.

   2. Используя диагностический прибор, подайте команду AUX_TLF_PMP на 80% в течение 30 секунд. Если насос не может быть включен, убедитесь, что TFT выше 38ºC (100ºF).

   3. Сбросьте коды DTC.
9. 9
   Проверьте уровень трансмиссионной жидкости и при необходимости отрегулируйте.
   См.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).
