Ford Fiesta: механическая коробка передач — 6-ступенчатая механическая коробка передач — B6 / правое уплотнение полуоси. Снятие и установка

Специальные инструменты) / Общее оборудование

308-880 Установщик, уплотнение приводного вала

Удаление

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Снимите болт и отложите в сторону правый тормозной шланг.


1. УВЕДОМЛЕНИЕ: Не используйте рычажное устройство или разделительную вилку между шаровая опора и поворотный кулак. Повреждение шарового шарнира или шара возможно уплотнение стыка. Используйте монтировку, только вставив ее в отверстие корпуса нижней части руки.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса поворот кулака в исходное положение или повреждение уплотнения шарового шарнира. происходить.

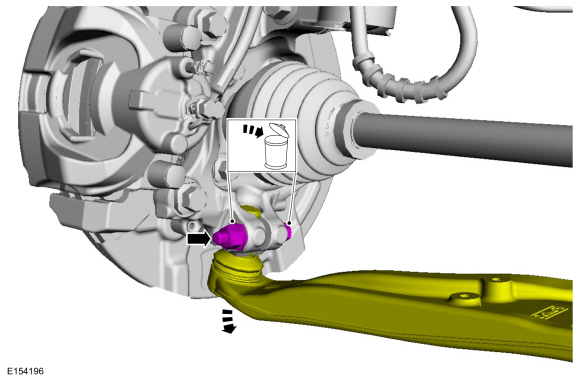

   Снимите и утилизируйте болт поворотного кулака и гайку. Отсоедините нижний рычаг и отведите в сторону поворотный кулак.


1. Если есть.

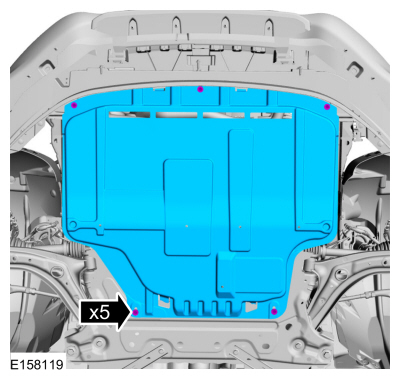

   Снимите фиксаторы и защиту днища.

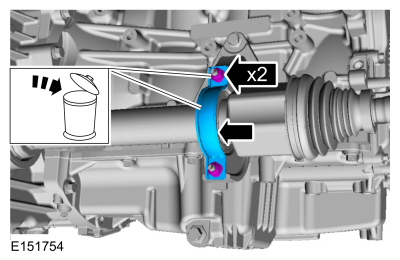

1. Снимите и утилизируйте удерживающий ремень полуоси и гайки удерживающего ремня полуоси.

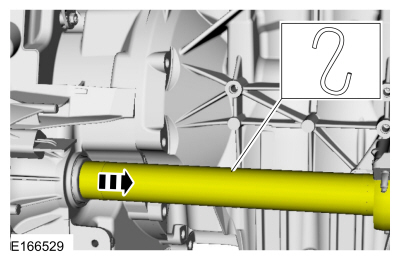

1. Снимите и поддержите правую полуось коробки передач.

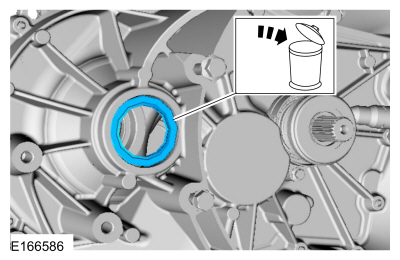

1. Снимите и выбросьте сальник правой полуоси.


Монтаж

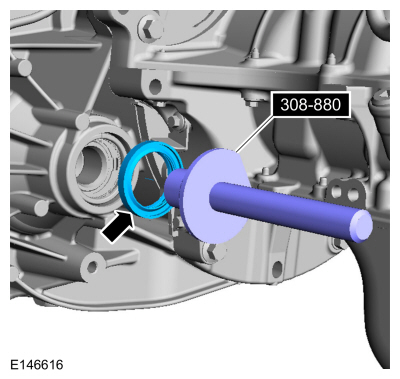

1. Используя специальный инструмент, установите сальник полуоси.
   Используйте специальный сервисный инструмент: 308-880 Установщик, сальник карданного вала.

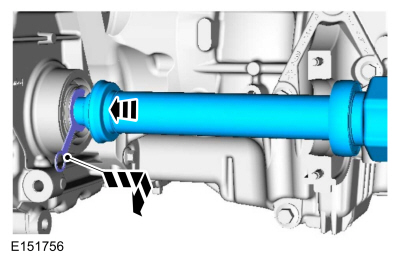

1. ПРИМЕЧАНИЕ: Не устанавливайте вал полностью в это время.

   • Используемая деталь: AA5P-4N206-A.
   • Удалите специальный инструмент перед полной установкой полуоси.

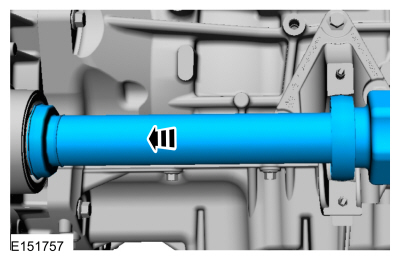

1. ПРИМЕЧАНИЕ: Вставьте промежуточный вал до тех пор, пока промежуточный подшипник вала центрируется в вогнутой канавке промежуточного кронштейн подшипника вала.

   Установите правую полуось.


1. Затянуть:

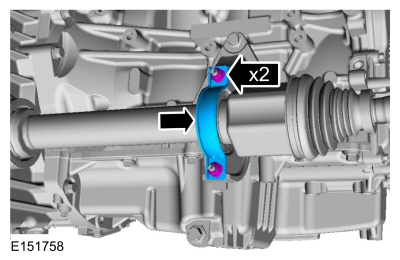

   Установите новый ремень подшипника полуоси и гайки.
   Крутящий момент:
   Этап 1: Нижняя гайка:: 44 фунта на дюйм (5 Нм)
   Этап 2: Верхняя гайка:: 18 фунт-футов (25 Нм)
   Этап 3: Нижняя гайка:: 18 фунт-футов (25 Нм)

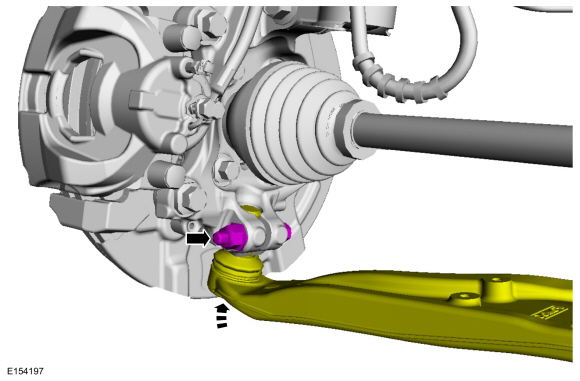

1. Установите зажим защиты шарового шарнира. Расположите мяч шарнир в поворотный кулак и установите новый болт и гайку шарового шарнира.
   Крутящий момент: 38 фунт-футов (52 Нм)

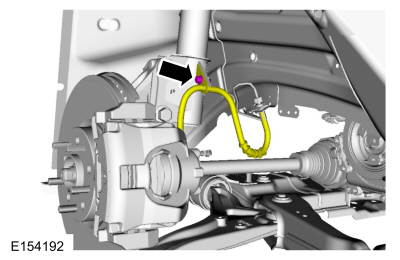

1. Установите правый тормозной шланг на стойку.
   Крутящий момент: 19 фунт-футов (26 Нм)

1. Проверьте уровень трансмиссионной жидкости.
   См.: Проверка уровня трансмиссионной жидкости (308-03B Механическая коробка передач — 6-ступенчатая механическая коробка передач — B6, Общие процедуры).


1. Если есть.
   Установить защиту днища.


1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
