Уплотнение полуоси левое. Снятие и установка

Специальные инструменты) / Общее оборудование

308-880 Установщик, уплотнение приводного вала

Удаление

1. 1
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
2. 2
   Снимите болт и отложите в сторону левый тормозной шланг.



3. 3

   УВЕДОМЛЕНИЕ: Не используйте рычажное устройство или разделительную вилку между шаровая опора и поворотный кулак. Повреждение шарового шарнира или шара возможно уплотнение стыка. Используйте монтировку, только вставив ее в отверстие корпуса нижней части руки.

   УВЕДОМЛЕНИЕ: Будьте осторожны при освобождении нижнего рычага и колеса поворот кулака в исходное положение или повреждение уплотнения шарового шарнира. происходить.

   Снимите и утилизируйте болт поворотного кулака и гайку. Отсоедините нижний рычаг и отведите в сторону поворотный кулак.



4. 4
   Если есть.
   Снимите фиксаторы и защиту днища.



5. 5

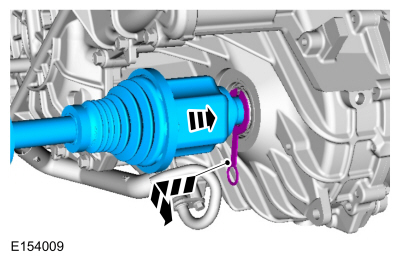

   Снимите полуось с коробки передач и отложите ее в сторону.



6. 6
   Снимите и выбросьте сальник полуоси.



Монтаж

1. 1
   Используя специальный инструмент, установите сальник полуоси.
   Используйте специальный сервисный инструмент: 308-880 Установщик, сальник карданного вала.



2. 2
   • Используемая деталь: AA5P-4N206-A.
     Потяните левую полуось наружу, чтобы убедиться, что стопорное кольцо заблокировано.

   • Удалите специальный инструмент перед полной установкой полуоси.



3. 3
   Полностью вставьте полуось, пока стопорное кольцо не сядет на место.



4. 4
   Вставьте нижний шаровой шарнир в поворотный кулак и установите новый болт и гайку нижнего шарового шарнира.
   Крутящий момент: 38 фунт-футов (52 Н·м)



5. 5
   Установите левый тормозной шланг на стойку.
   Крутящий момент: 19 фунт-футов (26 Н·м)



6. 6
   Проверьте уровень трансмиссионной жидкости.
   См.: Проверка уровня трансмиссионной жидкости (308-03B Механическая коробка передач — 6-ступенчатая механическая коробка передач — B6, Общие процедуры).
7. 7
   Если есть.
   Установите защиту днища и фиксаторы.



8. 8
   Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
