Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки

Передача инфекции. Удаление

Место в руководстве: Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки
Служебная информация — 27Приостановка — 48Трансмиссия — 9Тормозная система — 52Рулевая система — 21Двигатель — 140Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки — 48Вытяжная система — 6Топливная система — 21Система климат-контроля — 58Контрольно-измерительные приборы и системы оповещения — 26Аккумулятор и система зарядки — 20Информационно-развлекательные системы — 41Осветительные приборы — 29Распределение электроэнергии — 11Электронная группа функций — 30Кузов и краска — 275Рама и монтаж — 3
32шагов
~207мин
5/5сложность
3специнстр.
Выполнено 0 из 32

Специальные инструменты) / Общее оборудование

303-1502
Двигатель подъемного устройства
ТКИТ-2012А-ФЛ
ТКИТ-2012А-РЯД
303-Ф072
Опорный стержень, двигатель
Трансмиссионный домкрат
Удерживающий ремень
Деревянный блок
  1. Если есть.

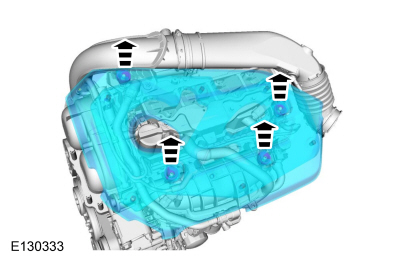

    Снимите внешний кожух двигателя.
  2. Снимите лоток аккумулятора.
    См.: Батарейный отсек — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-01 Аккумулятор, монтаж и кабели, снятие и установка).

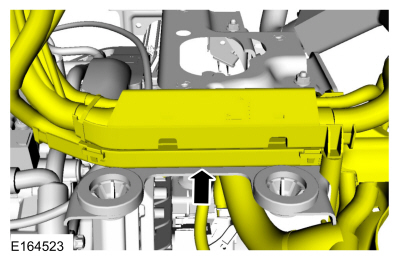

  3. Отсоедините и отложите в сторону жгут проводов.

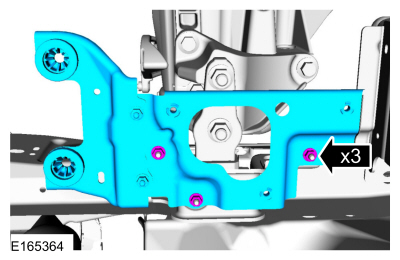

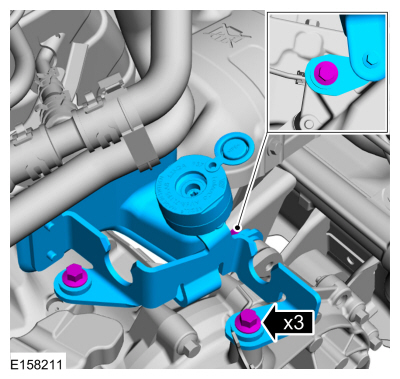

  4. Снимите гайки и кронштейн поддона аккумуляторной батареи.

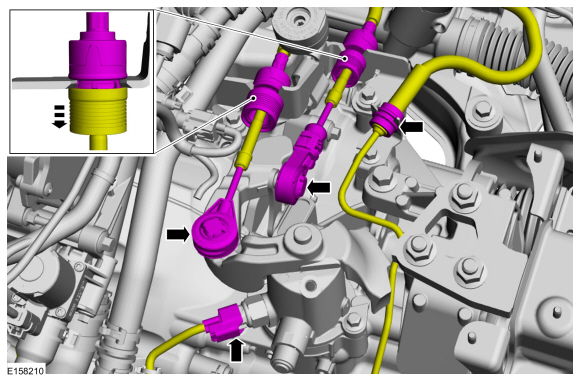

  5. Отсоедините трос переключения передач от коробки передач и отложите в сторону.
    • Сдвиньте фиксатор и отсоедините тросы переключения передач от коробки передач.

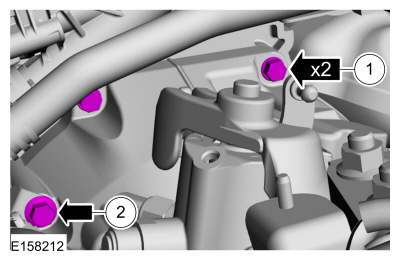

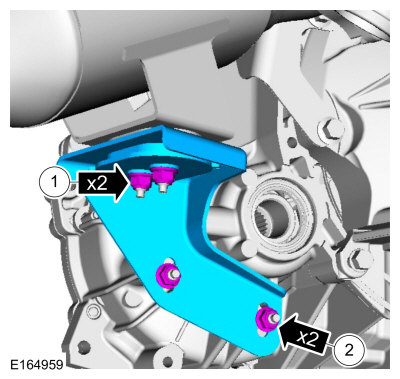

  6. Снимите болты и кронштейн троса переключения передач.

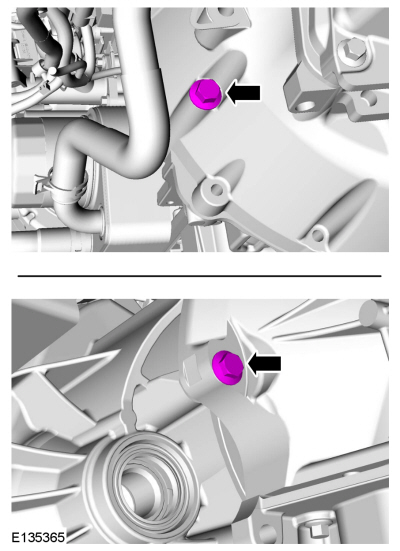

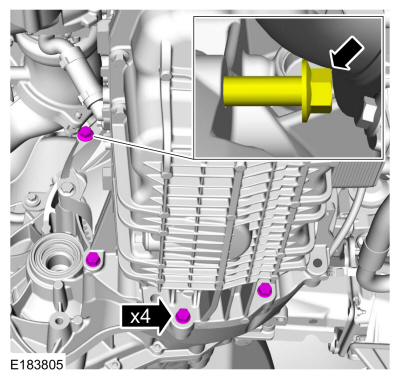

  7. Снимите болты колокола.

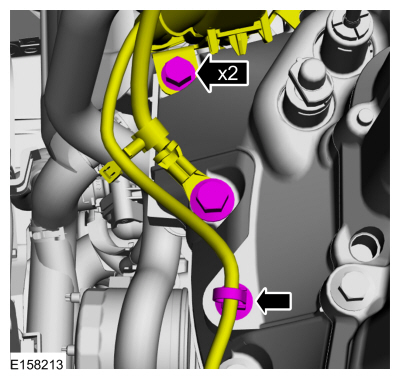

  8. Выверните болты, заземлите крепление троса и отсоедините фиксатор проводки.

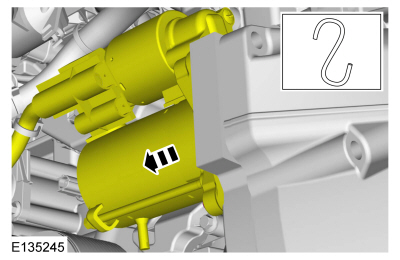

  9. Отсоедините стартер и отложите в сторону.

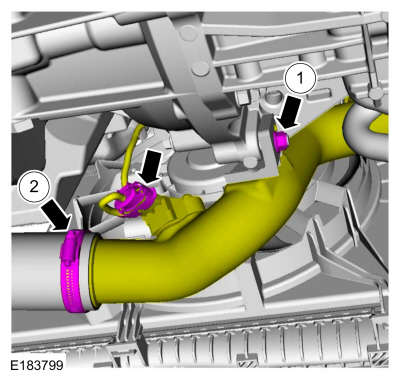

  10. Отсоедините электрический разъем и отложите узел выпускной трубки CAC в сторону.
    1. Снимите гайку.
    1. Ослабьте зажим.
    • Отсоедините электрический разъем и отложите шланг в сторону.

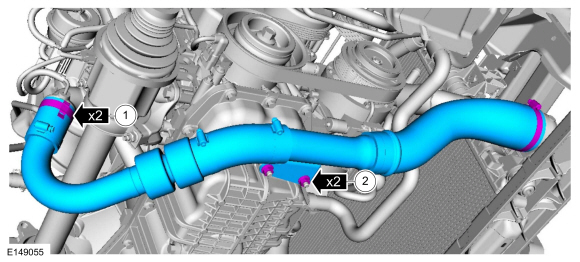

  11. Снимите впускной патрубок CAC в сборе.
    1. Ослабьте зажимы.
    1. Удалите орехи.

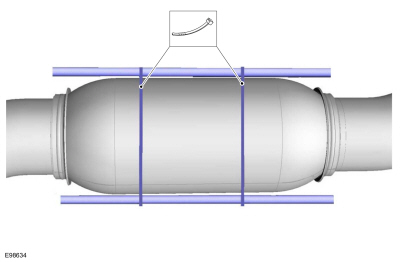

  12. Поддержите гибкую выпускную трубу поддерживающей пленкой или подходящей шиной.

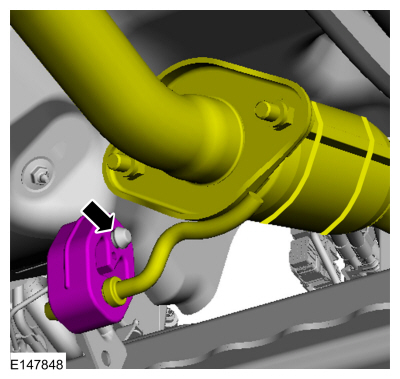

  13. Отсоедините изолятор подвески задней выхлопной трубы.

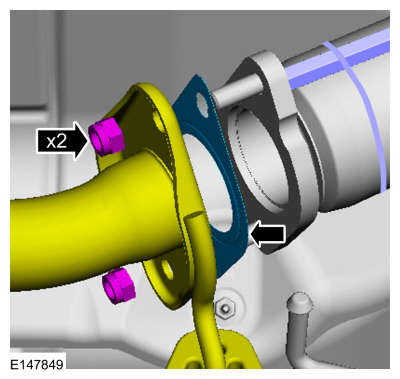

  14. Снимите и выбросьте гайки фланца глушителя и выхлопной трубы и прокладку.
  15. Снимите опорный кронштейн каталитического нейтрализатора.
  16. Снимите болты и правый ограничитель крена.
  17. Снимите передний подрамник.
    См.: Передний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).

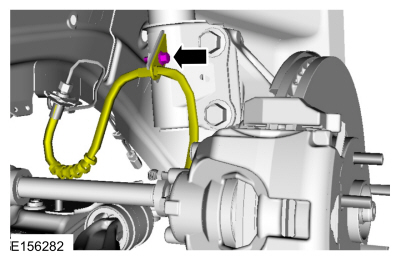

  18. Снимите болт и отложите в сторону правый тормозной шланг.

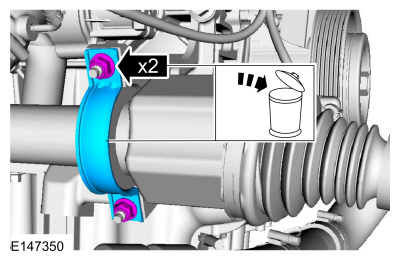

  19. Снимите и утилизируйте удерживающий ремень полуоси и гайки удерживающего ремня полуоси.

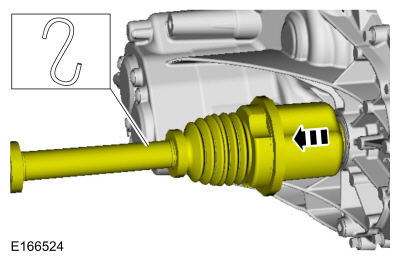

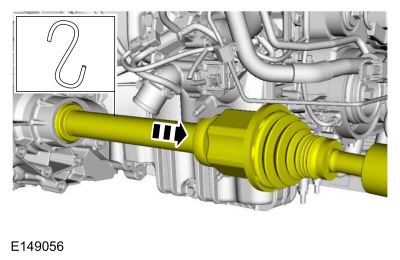

  20. Снимите и поддержите правую полуось коробки передач.
  21. Снимите болт и отложите в сторону левый тормозной шланг.
  22. Снимите и поддержите левую полуось коробки передач.
  23. Снимите болты колокола.
  24. Снимите панель капота. См.: Панель капота (501-02 Передние панели кузова, снятие и установка).

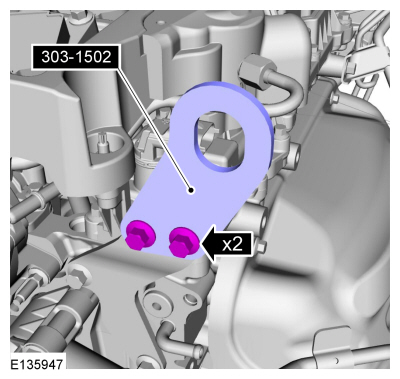

  25. Установите специальный инструмент.
    Используйте специальный сервисный инструмент: 303-1502 Двигатель подъемного устройства.

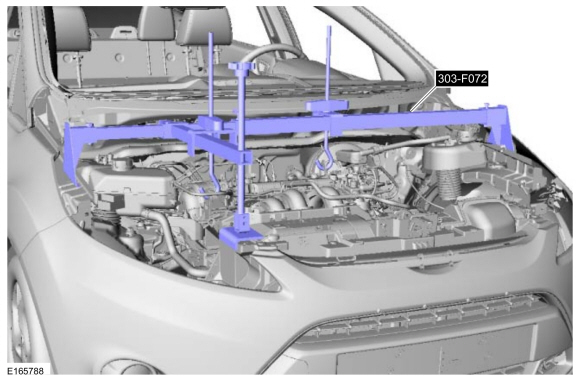

  26. Установите специальный инструмент и поддержите двигатель и коробку передач.
    Используйте специальный сервисный инструмент: 303-F072. Опорная планка, двигатель.

  27. УВЕДОМЛЕНИЕ: Убедитесь, что все отверстия закрыты.

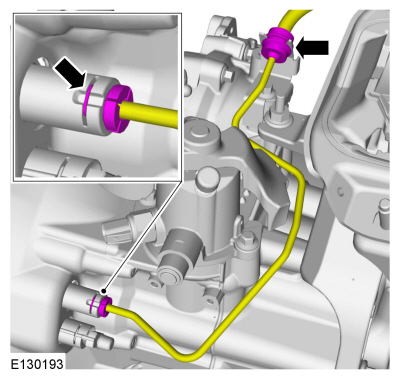

    Отсоедините гидравлическую трубку сцепления.

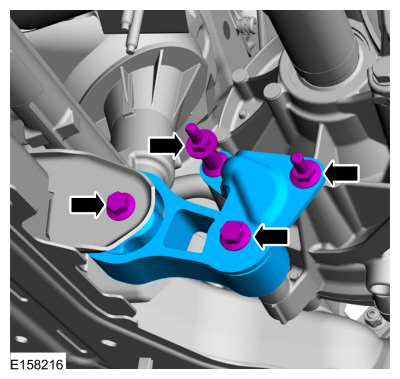

  28. Снимите болты, гайки и изолятор опоры коробки передач.

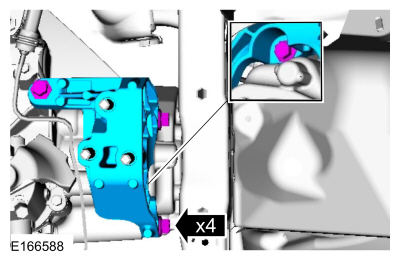

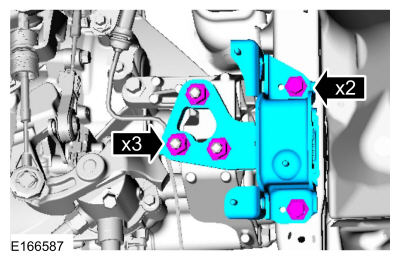

  29. Снимите болты и кронштейн изолятора опоры коробки передач.

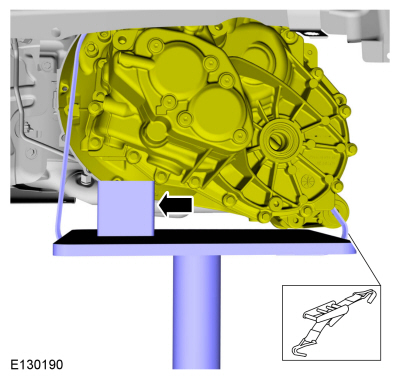

  30. Установите следующие элементы:

    • Используйте общее оборудование: трансмиссионный домкрат.

    • Используйте общее оборудование: деревянный блок

    • Используйте общее оборудование: Фиксирующий ремень
  31. Снимите болты колокола.

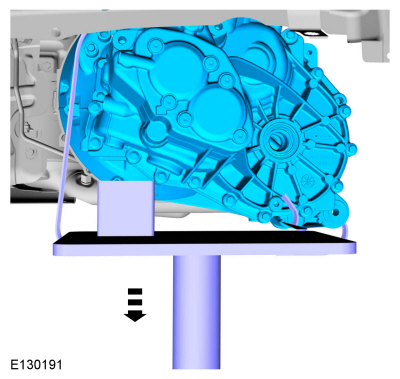

  32. Снимите коробку передач.
