Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки

Передача инфекции. Разборка

Место в руководстве: Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки
Служебная информация — 27Приостановка — 48Трансмиссия — 9Тормозная система — 52Рулевая система — 21Двигатель — 140Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки — 48Вытяжная система — 6Топливная система — 21Система климат-контроля — 58Контрольно-измерительные приборы и системы оповещения — 26Аккумулятор и система зарядки — 20Информационно-развлекательные системы — 41Осветительные приборы — 29Распределение электроэнергии — 11Электронная группа функций — 30Кузов и краска — 275Рама и монтаж — 3
20шагов
~125мин
5/5сложность
1специнстр.
Выполнено 0 из 20

Специальные инструменты) / Общее оборудование

307-003 (Т57Л-500-Б)
Удерживающее приспособление, трансмиссия
Съемник
Ударить кулаком

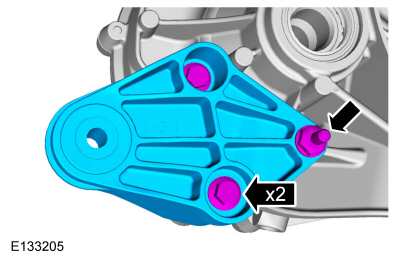

  1. Снимите болты и кронштейн ограничителя крена.

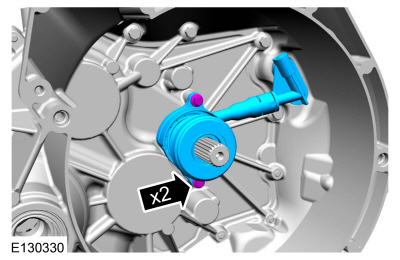

  2. Снимите болты и рабочий цилиндр.

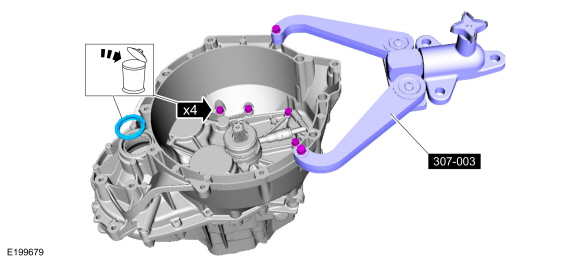

  3. Установите специальный инструмент на картер сцепления и установите передача на скамейке. Снимите и выбросьте правый сальник полуоси и болты картера коробки передач.
    Установить специальный сервисный инструмент: 307-003 (Т57Л-500-Б) Удерживающее приспособление, трансмиссия.

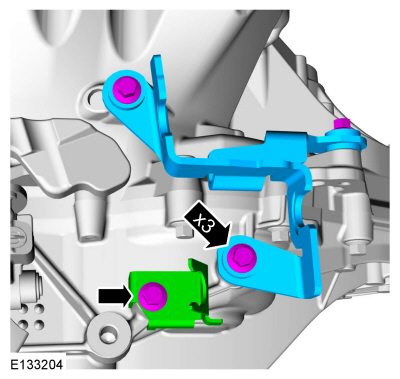

  4. Выверните болты и снимите кронштейны троса переключения передач.

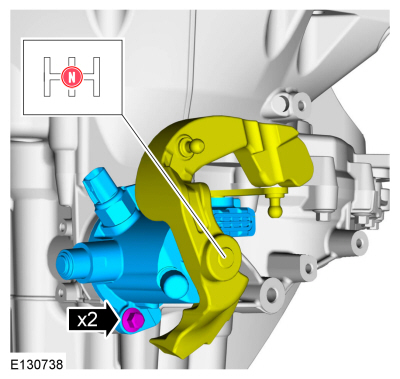

  5. Установите механизм переключения передач в нейтральное положение, отверните болты и снимите механизм переключения передач.
  6. Установите новые опорные болты вала коробки передач.

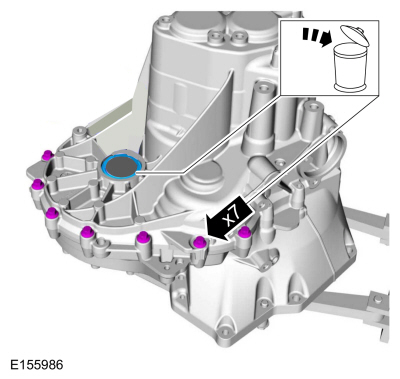

  7. Снимите и выбросьте болты картера коробки передач и сальник полуоси.

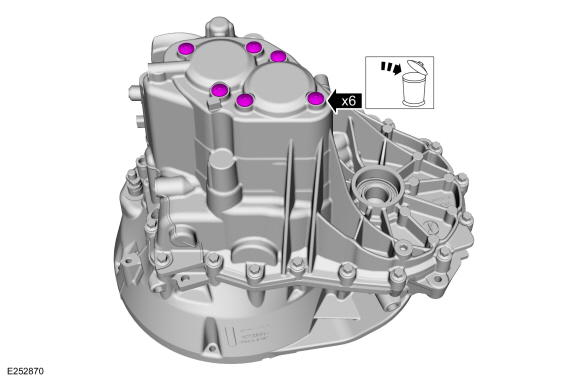

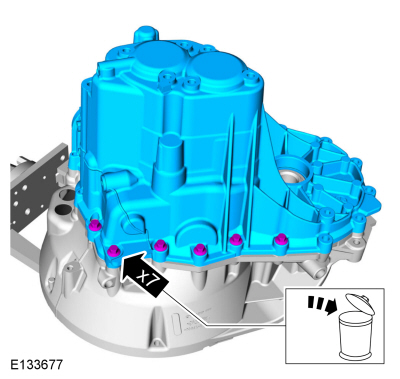

  8. Снимите и выбросьте болты картера коробки передач и снимите картер коробки передач.

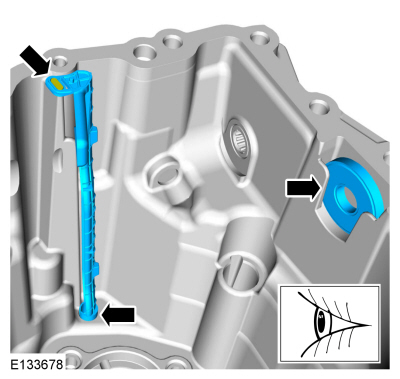

  9. Снимите смазочную трубку и магнит с картера трансмиссии.

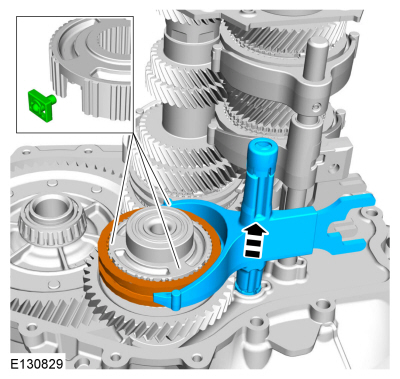

  10. Снимите вилку включения заднего хода, фиксаторы синхронизатора заднего хода и втулку.

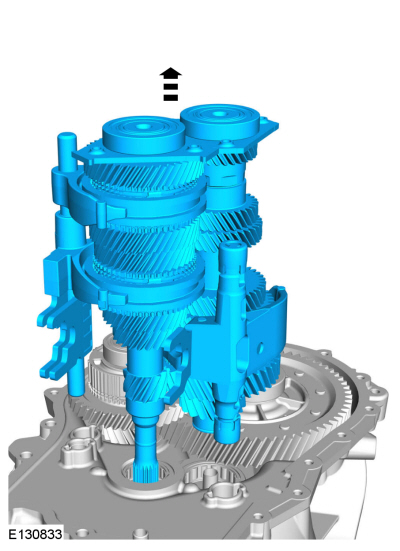

  11. Снимите входной и выходной валы в сборе.

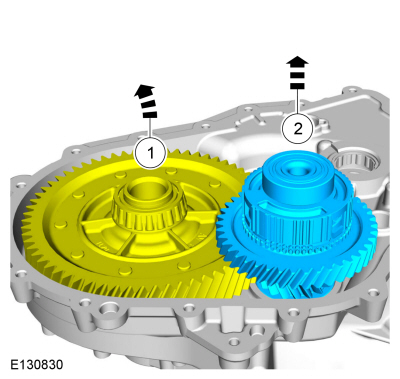

    1. Расположите в стороне от дифференциала.
    1. Снимите промежуточную шестерню заднего хода.

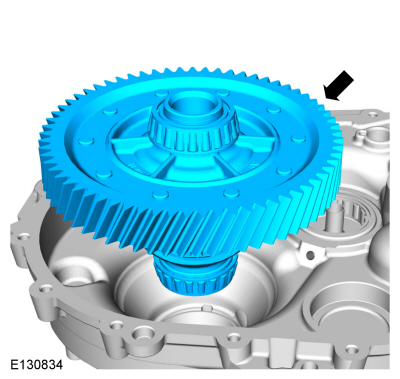

  13. Снимите дифференциал.

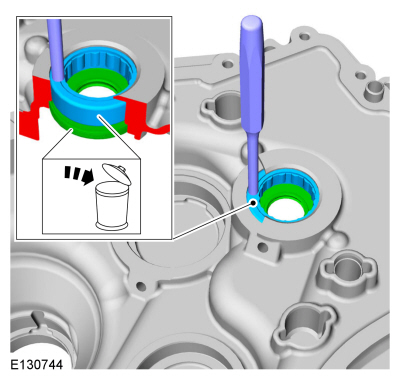

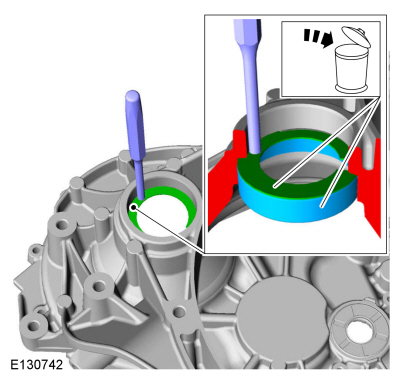

  14. С помощью пробойника забейте чашку подшипника дифференциала и регулировочную шайбу. из картера сцепления. Снимите и выбросьте стакан подшипника и прокладка
    Используйте общее оборудование: удар

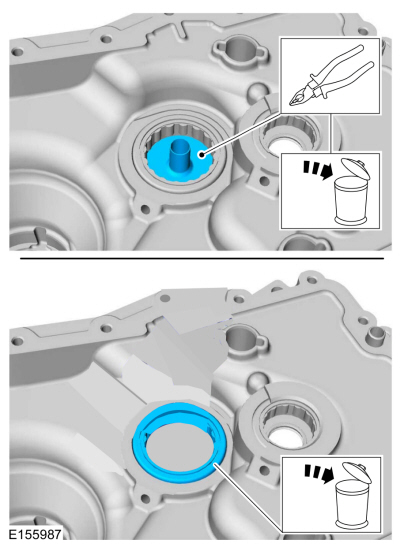

  15. Снимите и выбросьте смазочную воронку. Снимите и выбросьте роликовый подшипник переднего выходного вала.
  16. Снимите и выбросьте передний подшипник первичного вала и уплотнение.
    Используйте общее оборудование: удар

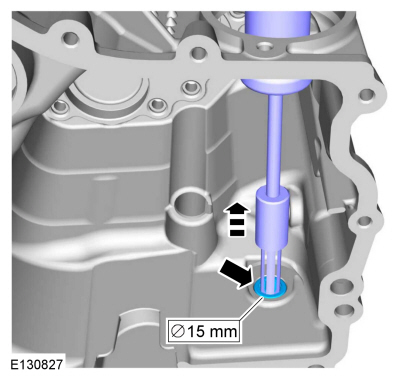

  17. Снимите втулку штока переключения передач с картера сцепления.
    Используйте общее оборудование: Съемник

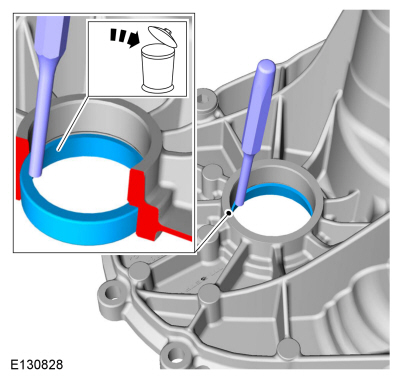

  18. Снимите и выбросьте манжету подшипника дифференциала из картера трансмиссии.
    Используйте общее оборудование: удар

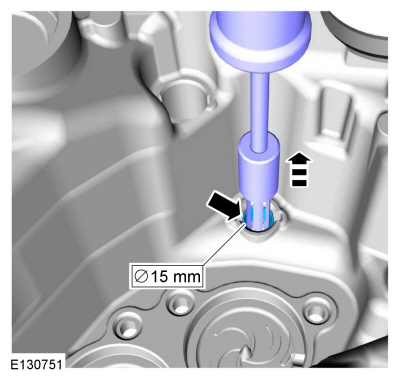

  19. Снимите втулку штока переключения передач с картера коробки передач.
    Используйте общее оборудование: Съемник

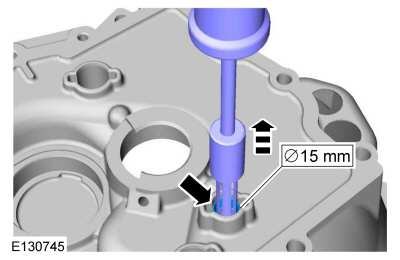

  20. Снимите подшипник механизма выбора передач.
    Используйте общее оборудование: Съемник
