Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки

Селекторный механизм. Снятие и установка

Место в руководстве: Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки
Служебная информация — 27Приостановка — 48Трансмиссия — 9Тормозная система — 52Рулевая система — 21Двигатель — 140Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки — 48Вытяжная система — 6Топливная система — 21Система климат-контроля — 58Контрольно-измерительные приборы и системы оповещения — 26Аккумулятор и система зарядки — 20Информационно-развлекательные системы — 41Осветительные приборы — 29Распределение электроэнергии — 11Электронная группа функций — 30Кузов и краска — 275Рама и монтаж — 3
14шагов
~84мин
3/5сложность
010203040502418Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 14

Материалы

Имя Спецификация
Трансмиссионное масло с двойным сцеплением Motorcraft®
ХТ-11-КДК		 WSS-M2C200-D2

Удаление

  1. Снимите лоток аккумулятора.
    См.: Батарейный отсек — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-01 Аккумулятор, монтаж и кабели, снятие и установка).
  2. Снимите воздухоочиститель.
    См.: Воздухоочиститель (303-12B Распределение и фильтрация всасываемого воздуха — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, снятие и установка).

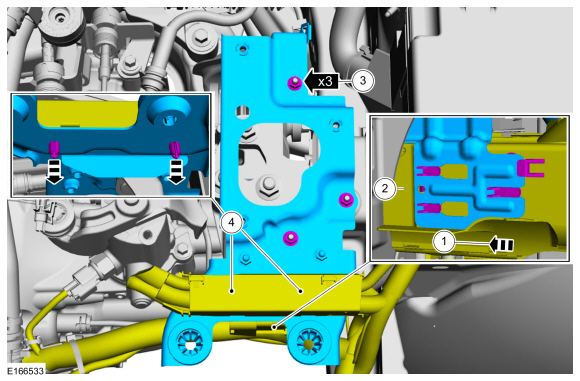

    1. Отсоедините фиксаторы и отложите в сторону жгут проводов.
    1. Отверните гайки и снимите опорный кронштейн поддона аккумуляторной батареи с опорного изолятора коробки передач.
    1. Отсоедините фиксаторы.
    1. Сдвиньте и отложите в сторону жгут проводов.

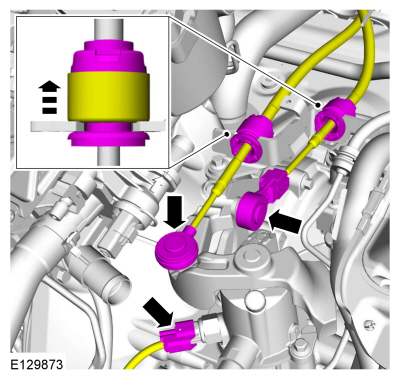

    • Отсоедините концы троса переключения передач от шаровых пальцев рычага переключения передач.
    • Сдвиньте стопорную втулку и снимите тросы переключения передач с основания рычага переключения передач.

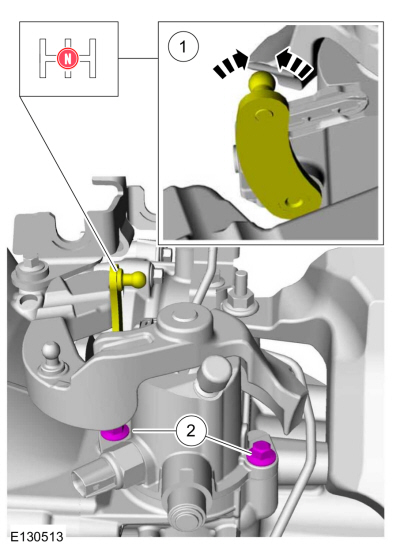

    1. Установите механизм селектора в положение N.
    1. Снимите болты механизма выбора передач.

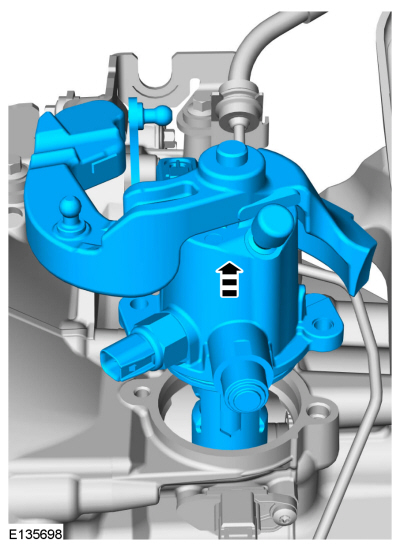

  6. Снимите механизм селектора.

Монтаж

  1. Смажьте и установите уплотнительное кольцо.
    Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)
    • Убедитесь, что вилки переключения находятся в положении N.

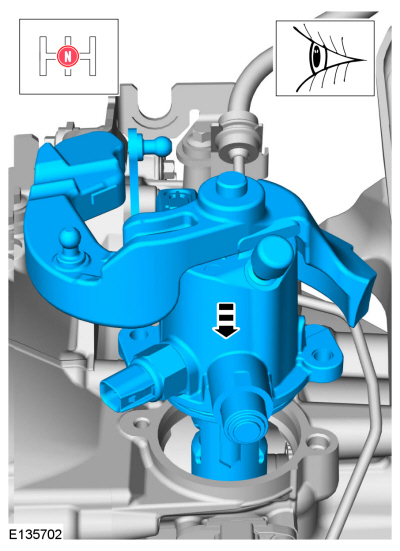

    • Установить селекторный механизм.

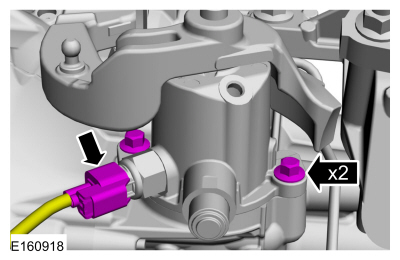

  3. Подсоедините электрический разъем и установите болты.
    Крутящий момент: 18 фунт-футов (24 Н·м)
  4. См.: Регулировка троса переключения передач — 6-ступенчатая механическая коробка передач — B6 (308-06 Внешние органы управления механической коробкой передач — 5-ступенчатая механическая коробка передач Трансмиссия — B5/IB5/6-ступенчатая механическая коробка передач — B6, общая процедуры).
    1. Сдвиньте и установите жгут проводов.
    1. Установите фиксаторы.
    1. Установите опорный кронштейн батарейного отсека и гайки.
    1. Установите жгут проводов.
  6. Установите лоток батареи.
    См.: Батарейный отсек — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-01 Аккумулятор, монтаж и кабели, снятие и установка).
  7. Установите батарею.
    См.: Аккумулятор (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).
  8. Установите воздухоочиститель.
    См.: Воздухоочиститель (303-12B Распределение и фильтрация всасываемого воздуха — 1,6 л EcoBoost (132 кВт/180 л.с.) — Sigma, снятие и установка).
