Входной вал. Разборка и сборка узлов

Специальные инструменты) / Общее оборудование

	205-199 (Т83Т-3132-А1) Установщик шпинделя/оси Т83-4000-А ТКИТ-1983-Ф ТКИТ-1983-ФЛМ ТКИТ-1983-FX
	205-Д015 (Д80Л-630-4) Ступенчатая пластина
	211-014 Съемник, рулевое колесо
	307-679 Установщик, игольчатый подшипник промежуточного вала ТКИТ-2010Д-ФЛМ ТКИТ-2010D-РЯД
Гидравлический пресс
Пистолет горячего воздуха
Сепаратор подшипников
тиски
Защитные тиски для челюстей

Материалы

РАЗБОРКА

1. 1

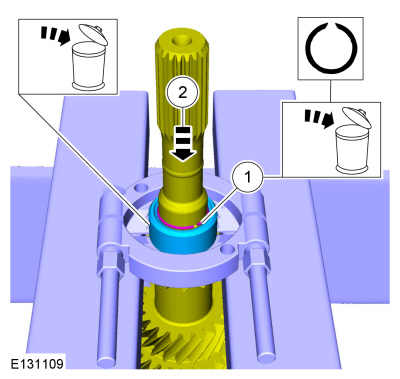

   • Снимите и выбросьте стопорное кольцо.

   • Используя специальные инструменты, снимите и выбросьте передний подшипник.
     Используйте общее оборудование: гидравлический пресс
     Используйте общее оборудование: сепаратор подшипников



2. 2

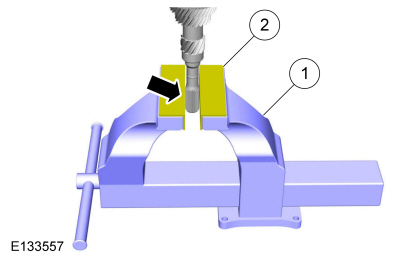

   УВЕДОМЛЕНИЕ: Используйте защитные тиски, иначе можно повредить шлицы.

   1. Установите входной вал в тиски.
      Используйте общее оборудование: тиски

   2. Используйте протекторы губок тисков.
      Используйте общее оборудование: тиски для защиты губок



3. 3

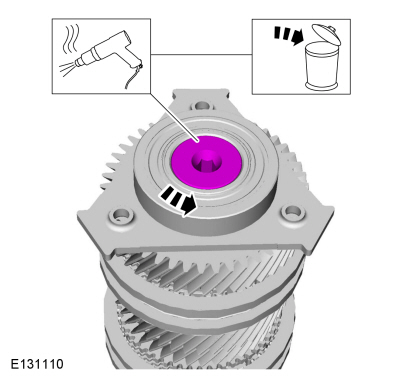

   Нагрейте болт, чтобы расплавить Loctite®, снимите и выбросьте болт заднего подшипника.
   Используйте общее оборудование: фен.



4. 4

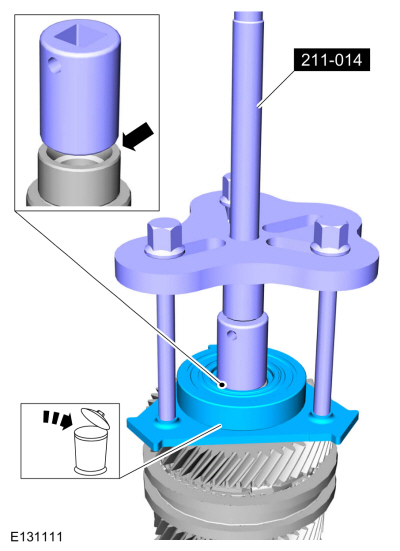

   Используя специальные инструменты, снимите и выбросьте задний подшипник.
   Используйте специальный сервисный инструмент: 211-014 Съемник, руль.



5. 5

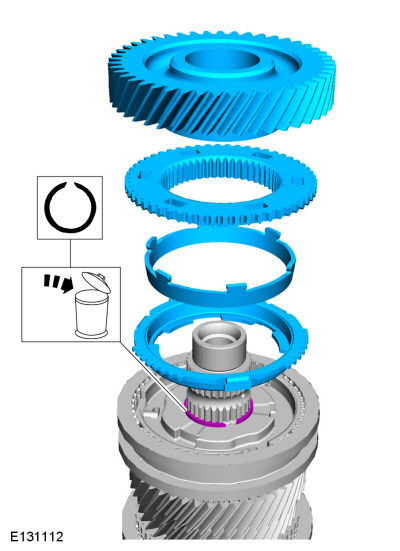

   Снимите 6-ю передачу, синхронизатор 6-й передачи в сборе и снимите и выбросьте стопорное кольцо ступицы синхронизатора 5-6 передач.



6. 6
   Снимите муфту синхронизатора 5-й и 6-й передач и 3 фиксатора.



7. 7

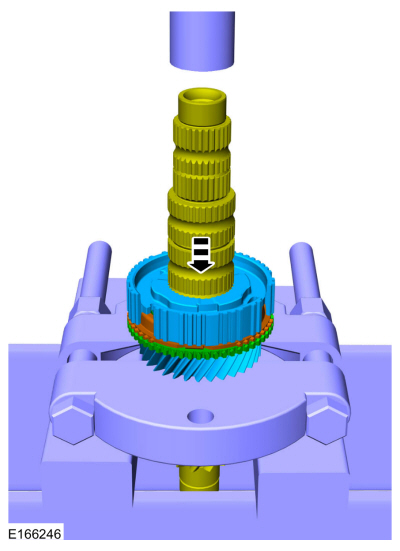

   Используя специальные инструменты, снимите ступицу синхронизатора 5-й и 6-й передач, синхронизатор 5-й передачи в сборе и 5-ю передачу.
   Используйте общее оборудование: сепаратор подшипников
   Используйте общее оборудование: гидравлический пресс



8. 8

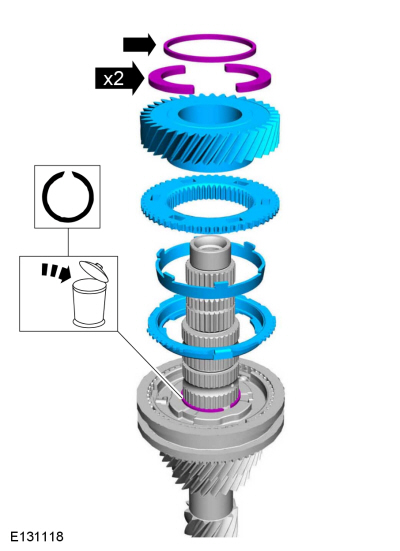

   Снимите фиксатор 4-й передачи, 4-ю передачу и 4-ю передачу. синхронизатор в сборе. Снимите и выбросьте синхронизатор 3-4 передачи. стопорное кольцо ступицы.



9. 9
   Снимите муфту синхронизатора 3-й и 4-й передач и фиксаторы.



10. 10
    Используя специальные инструменты, снимите ступицу синхронизатора 3-й и 4-й передач, синхронизатор 3-й передачи в сборе и 3-ю передачу.
    Используйте общее оборудование: сепаратор подшипников
    Используйте общее оборудование: гидравлический пресс



11. 11

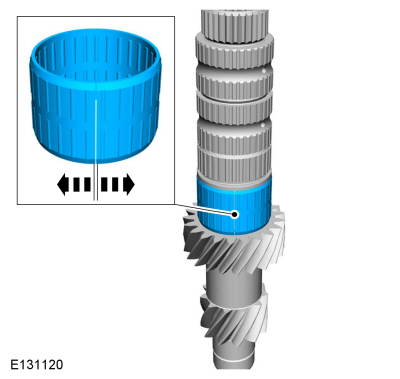

    Снимите подшипник 3-й передачи.



СБОРКА

1. 1

   УВЕДОМЛЕНИЕ: Используйте защитные тиски, иначе можно повредить шлицы.

   1. Установите входной вал в тиски.
      Используйте общее оборудование: тиски

   2. Используйте протекторы губок тисков.
      Используйте общее оборудование: тиски для защиты губок



2. 2

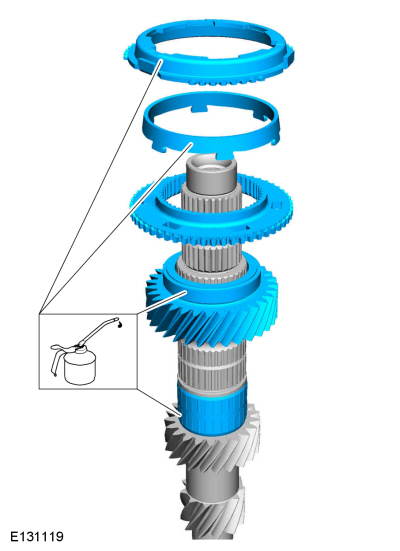

   Смажьте детали трансмиссионной жидкостью и установите подшипник 3-й передачи, 3-я передача и синхронизатор 3-й передачи в сборе.
   Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)



3. 3

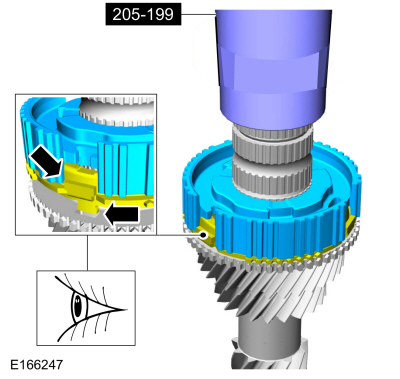

   Используя специальные инструменты, установите ступицу синхронизатора 3-4 передач.
   Используйте специальный сервисный инструмент: 205-199 (Т83Т-3132-А1) Установщик шпинделя/оси.



4. 4

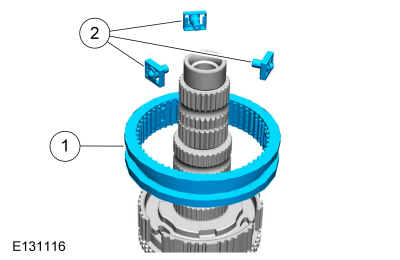

   1. Установите втулку синхронизатора 3-4 передачи.

   2. Смажьте втулку синхронизатора 3-4 передачи. фиксаторы в трансмиссионной жидкости и установите их так, чтобы они вошли в Ступица синхронизатора 3-4 передач, как показано на рисунке.
      Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)



5. 5

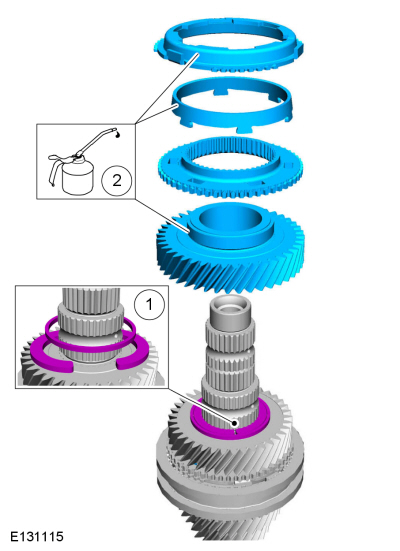

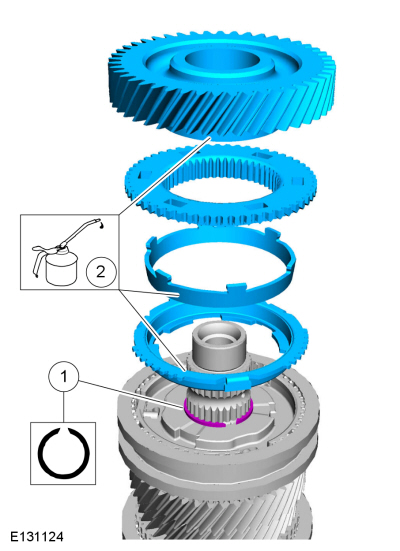

   1. Установите стопорное кольцо ступицы синхронизатора 3-4 передач.

   2. Смажьте детали трансмиссионной жидкостью и установите блок синхронизатора 4-й передачи и установите 4-ю передачу.
      Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)



6. 6
   1. Установите фиксатор 4-й передачи.

   2. Смажьте детали трансмиссионной жидкостью и установите 5-ю передачу и синхронизатор 5-й передачи в сборе.
      Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)



7. 7

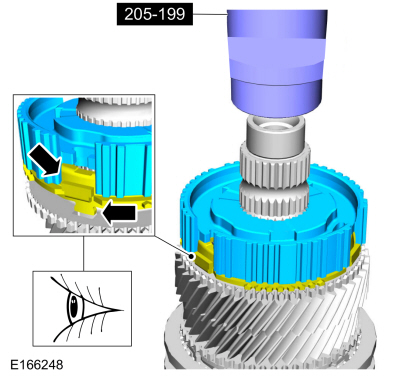

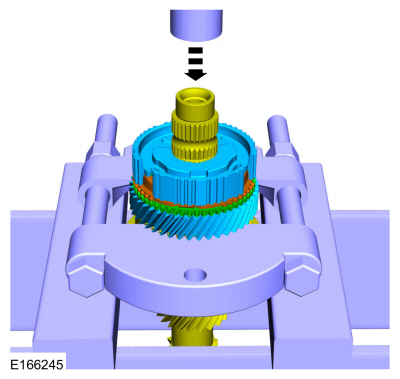

   Используя специальные инструменты, установите ступицу синхронизатора 5-6 передач.
   Используйте специальный сервисный инструмент: 205-199 (Т83Т-3132-А1) Установщик шпинделя/оси.
   Используйте общее оборудование: гидравлический пресс



8. 8

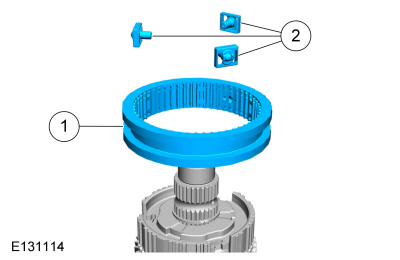

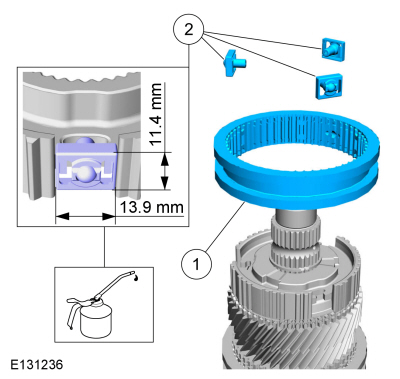

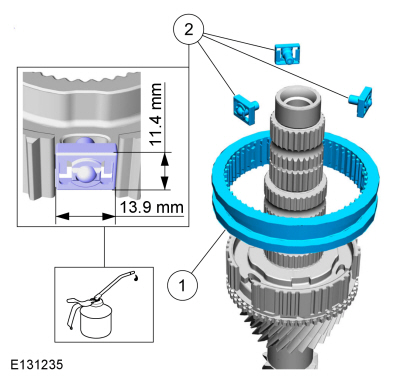

   1. Установите втулку синхронизатора пятой-шестой передач.

   2. Смажьте втулку синхронизатора 5-6 передачи. фиксаторы в трансмиссионной жидкости и установите их так, чтобы они вошли в Ступица синхронизатора 5-6 передач, как показано на рисунке.
      Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)



9. 9

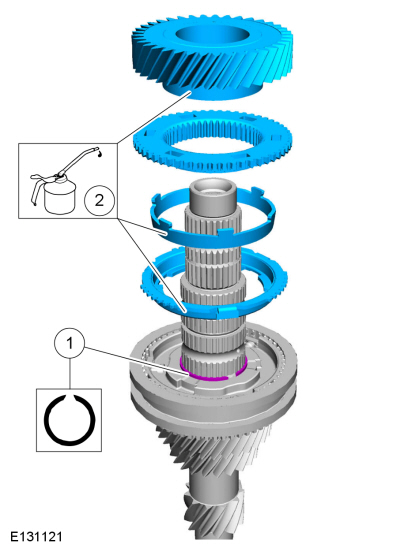

   1. Установите новое стопорное кольцо ступицы синхронизатора пятой-шестой передачи.

   2. Смажьте детали трансмиссионной жидкостью и установите блок синхронизатора 6-й передачи и установите 6-ю передачу.
      Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)



10. 10

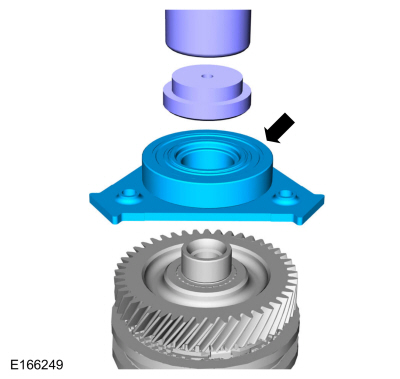

    Используя специальные инструменты, установите задний подшипник.
    Используйте специальный сервисный инструмент: 205-D015. (Д80Л-630-4) Ступенчатая пластина.
    Используйте общее оборудование: гидравлический пресс



11. 11

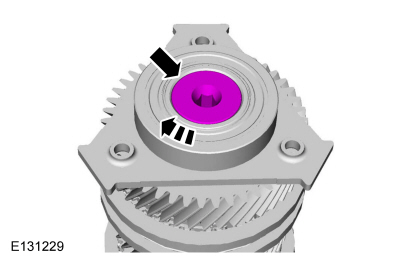

    Установите новый болт заднего подшипника.
    Крутящий момент: 81 фунт-фут (110 Н·м)



12. 12

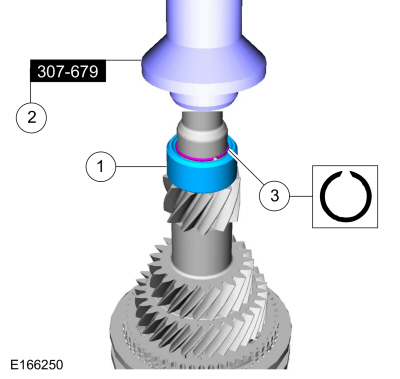

    1. Установите передний подшипник на первичный вал.

    2. Используя специальные инструменты, установите передний подшипник.
       Используйте специальный сервисный инструмент: 307-679 Установщик, игольчатый подшипник промежуточного вала.
       Используйте общее оборудование: гидравлический пресс

    3. Установите новое стопорное кольцо.
