Выходной вал. Разборка и сборка узлов

Специальные инструменты) / Общее оборудование

	205-199 (Т83Т-3132-А1) Установщик шпинделя/оси Т83-4000-А ТКИТ-1983-Ф ТКИТ-1983-ФЛМ ТКИТ-1983-FX
	205-Д015 (Д80Л-630-4) Ступенчатая пластина
	211-014 Съемник, рулевое колесо
Гидравлический пресс
Пистолет горячего воздуха
Сепаратор подшипников
тиски
Защитные тиски для челюстей

Материалы

РАЗБОРКА

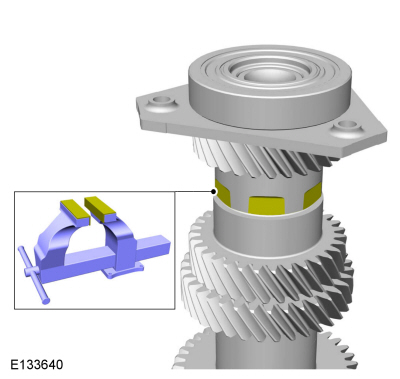

1. 1

   УВЕДОМЛЕНИЕ: Используйте защитные тиски, иначе можно повредить выходной вал.

   Установите выходной вал в тиски. Зафиксируйте выходной вал на плоских поверхностях.
   Используйте общее оборудование: тиски
   Используйте общее оборудование: тиски для защиты губок

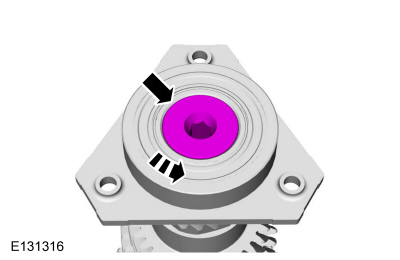

2. 2

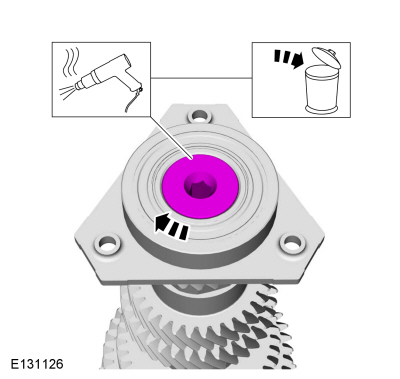

   Нагрейте болт, чтобы расплавить Loctite®, снимите и выбросьте болт заднего подшипника.
   Используйте общее оборудование: фен.

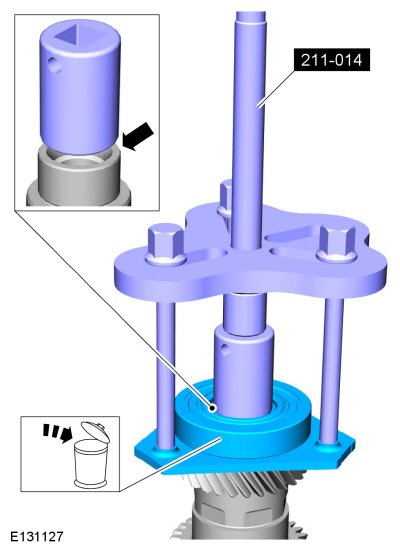

3. 3
   Используя специальные инструменты, снимите задний подшипник выходного вала.
   Используйте специальный сервисный инструмент: 211-014 Съемник, руль.



4. 4

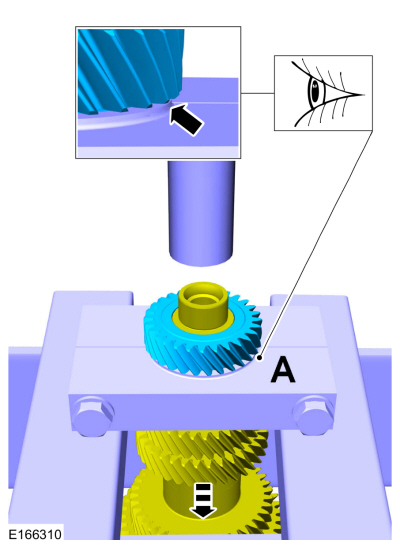

   Снимите 6-ю передачу.
   Используйте специальный сервисный инструмент: 205-D015. (Д80Л-630-4) Ступенчатая пластина.
   Используйте общее оборудование: гидравлический пресс
   Используйте общее оборудование: сепаратор подшипников



5. 5

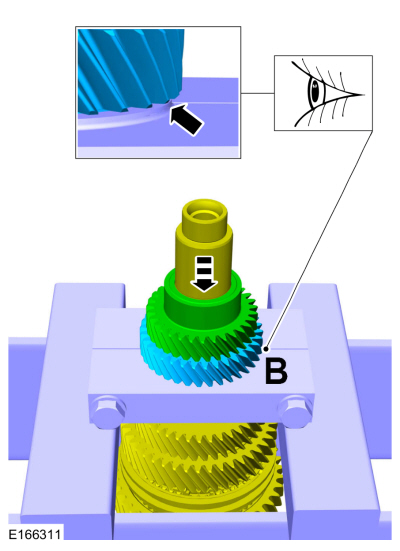

   Снимите 5-ю и 4-ю передачи.
   Используйте общее оборудование: сепаратор подшипников
   Используйте общее оборудование: гидравлический пресс

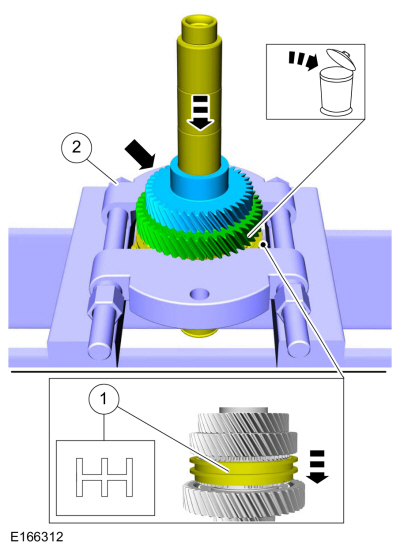

6. 6
   1. Сдвиньте муфту синхронизатора 1-й и 2-й передач вниз до положения 1-й передачи.

   2. Снимите 2-ю и 3-ю передачу.
      Используйте общее оборудование: сепаратор подшипников
      Используйте общее оборудование: гидравлический пресс

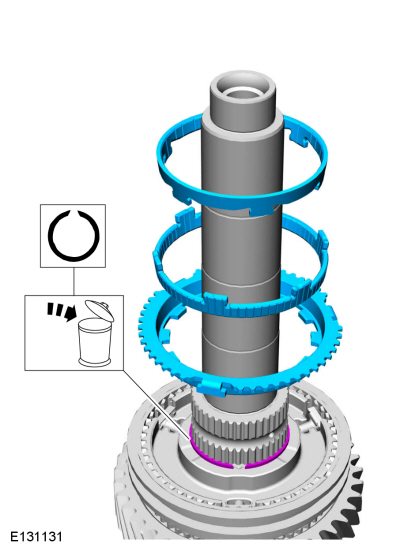

7. 7
   Снимите блок синхронизатора 2-й передачи.



8. 8

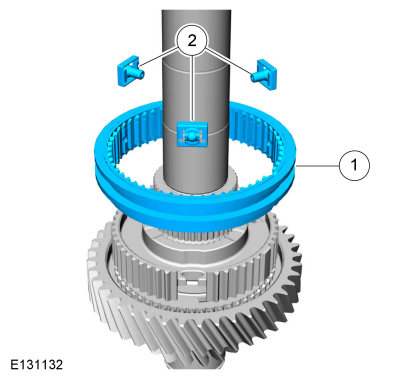

   1. Снимите втулку синхронизатора 1-2 передач.

   2. Снимите фиксаторы.



9. 9

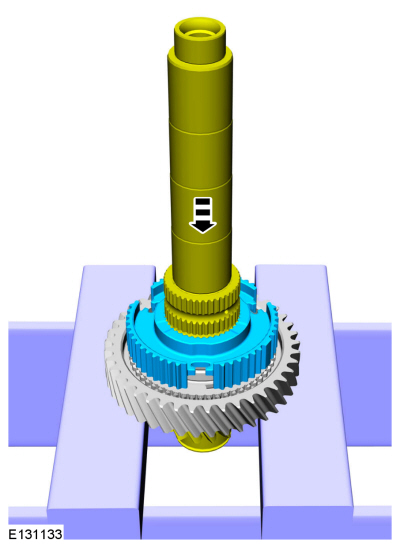

   Снимите ступицу синхронизатора 1-2 передач.
   Используйте общее оборудование: гидравлический пресс



10. 10

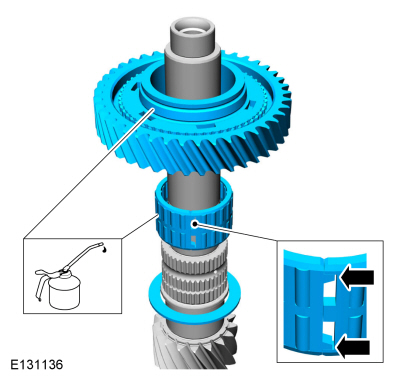

    Снимите 1-ю передачу, освободите фиксатор роликового подшипника и снимите роликовый подшипник. Снимите упорную шайбу.



СБОРКА

1. 1
   Установите упорную шайбу. Установите роликовый подшипник и подсоедините обойму роликового подшипника. Установите 1-ю передачу.
   Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)

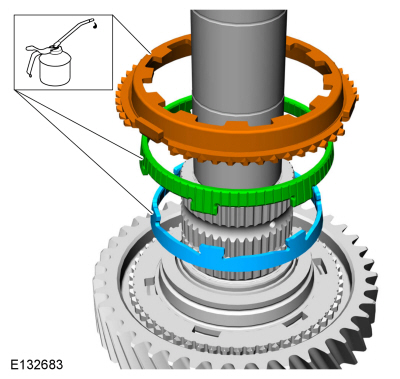

2. 2
   Смажьте синхронизатор 1-й передачи трансмиссионной жидкостью и установите синхронизатор.
   Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)



3. 3
   Используя специальные инструменты, установите 1-ю и 2-ю передачи. втулка синхронизатора. Совместите ступицу с синхронизатором 1-й передачи.
   Используйте специальный сервисный инструмент: 205-D015. (Д80Л-630-4) Ступенчатая пластина.
   Используйте общее оборудование: гидравлический пресс

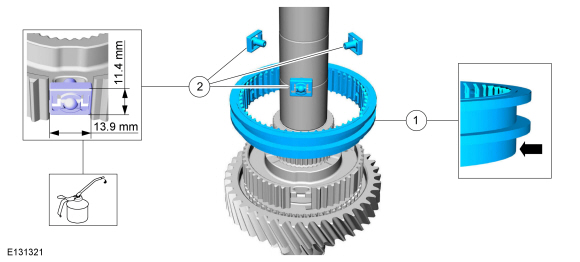

4. 4

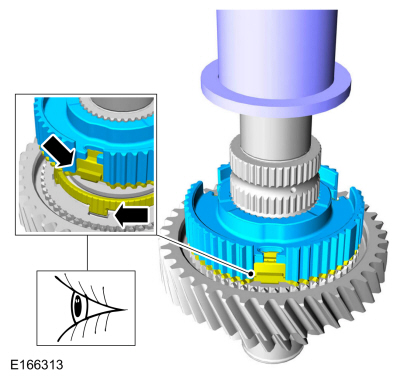

   1. Установите втулку синхронизатора 1-2 передач.

   2. Смажьте муфту синхронизатора 1-2 передачи. фиксаторы в трансмиссионной жидкости и установите их так, чтобы они вошли в Ступица синхронизатора 1-й и 2-й передач, как показано на рисунке.
      Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)

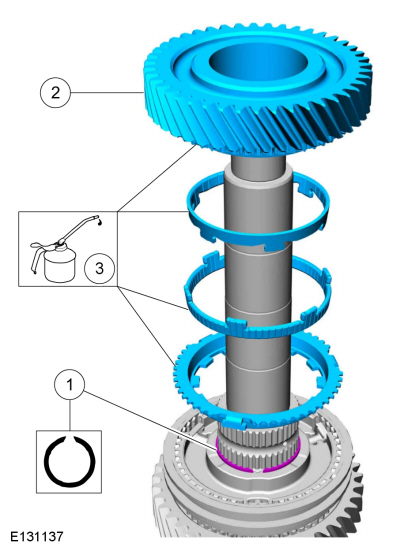

5. 5
   1. Установите стопорное кольцо ступицы синхронизатора 1-й и 2-й передач.

   2. Смажьте детали трансмиссионной жидкостью и установите узел синхронизатора 2-й передачи.
      Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)

   3. Установите 2-ю передачу.
      Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)

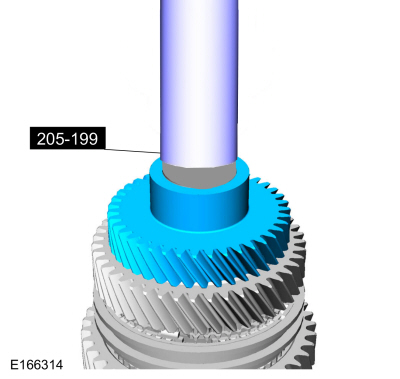

6. 6
   Используя специальные инструменты, установите 3-ю передачу.
   Используйте специальный сервисный инструмент: 205-199 (Т83Т-3132-А1) Установщик шпинделя/оси.
   Используйте общее оборудование: гидравлический пресс

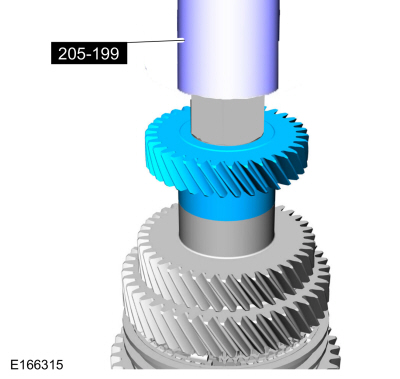

7. 7
   Используя специальные инструменты, установите 4-ю передачу.
   Используйте специальный сервисный инструмент: 205-199 (Т83Т-3132-А1) Установщик шпинделя/оси.
   Используйте общее оборудование: гидравлический пресс



8. 8

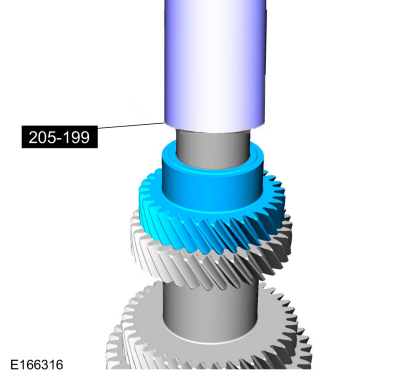

   Используя специальные инструменты, установите 5-ю передачу.
   Используйте специальный сервисный инструмент: 205-199 (Т83Т-3132-А1) Установщик шпинделя/оси.
   Используйте общее оборудование: гидравлический пресс



9. 9

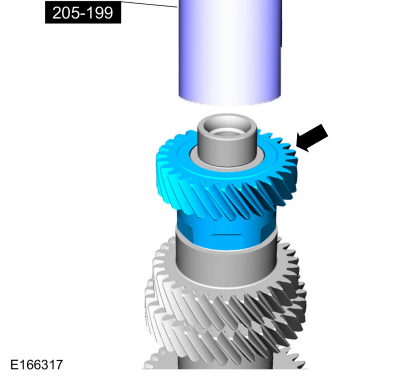

   Используя специальные инструменты, установите 6-ю передачу.
   Используйте специальный сервисный инструмент: 205-199 (Т83Т-3132-А1) Установщик шпинделя/оси.
   Используйте общее оборудование: гидравлический пресс



10. 10

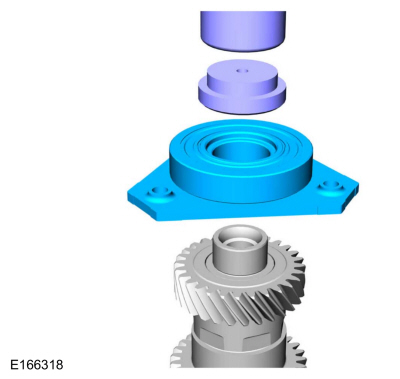

    Используя специальный инструмент, установите задний подшипник.
    Используйте специальный сервисный инструмент: 205-D015. (Д80Л-630-4) Ступенчатая пластина.
    Используйте общее оборудование: гидравлический пресс



11. 11

    УВЕДОМЛЕНИЕ: Используйте тиски для защиты губок.

    Установите выходной вал в тиски. Зафиксируйте выходной вал на плоских поверхностях.
    Используйте общее оборудование: тиски
    Используйте общее оборудование: тиски для защиты губок



12. 12
    Установите новый болт заднего подшипника.
    Крутящий момент: 81 фунт-фут (110 Н·м)
