Hyundai Genesis: система управления автоматической коробкой передач / 27 принципиальных схем электромагнитного клапана управления тормозами

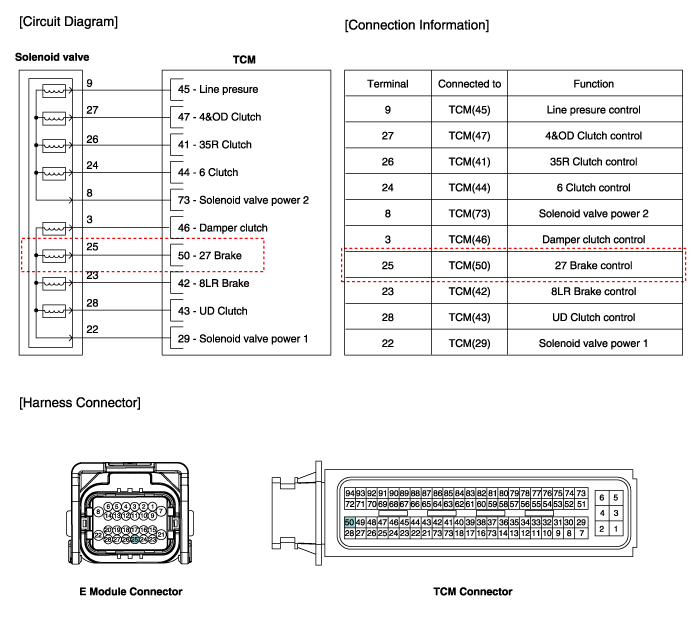

Принципиальная электрическая схема

27 Технические характеристики электромагнитного клапана управления тормозом

Технические характеристики Прямое управление VFS[27/B] ? Тип управления: нормальный низкий тип Управляющее давление кПа (кгс/см², фунт/кв. дюйм)0~1569,06 (0~16,0~227,57)Текущее значение(мА)0~1100 Внутреннее сопротивление ...

27 Процедуры ремонта электромагнитного клапана управления тормозом

осмотр 1. Выключите зажигание. 2. Отсоедините разъем электронного модуля. 3. Измерьте сопротивление между клеммами электромагнитного клапана. 4. Убедитесь, что сопротивление находится в пределах спецификации ...
