Hyundai Genesis: система управления автоматической коробкой передач / компоненты троса переключения передач и расположение компонентов

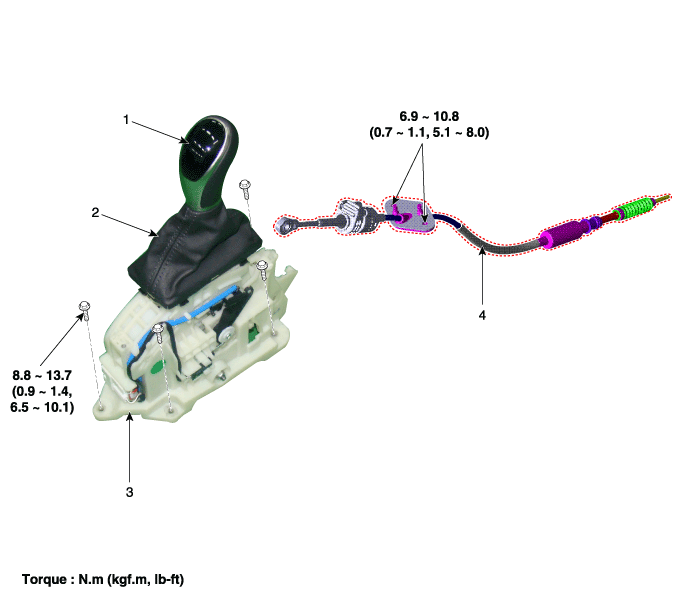

Компоненты

1. Рукоятка рычага переключения передач 2. Чехлы рычага переключения передач

3. Рычаг переключения передач в сборе 4. Трос переключения

Процедуры ремонта рычага переключения передач

Удаление 1. Снимите верхнюю крышку консоли (А). 2. Потяните ручку рычага переключения передач (В) вверх, чтобы снять ее. 3. Снимите ручку и кожух (A) с верхней крышки консоли. 4. Снять пол...

Процедуры ремонта троса переключения передач

Удаление 1. Снимите гайку (В) и зажим (С). 2. Снимите узел троса переключения передач (А) с коробки передач. Момент затяжки : 12,7 ~ 15,7 Н·м (1,3 ~ 1,6 кгс·м, 9,4 ~ 11,6 фунт-фут) 3. ...
