Hyundai Genesis: система управления автоматической коробкой передач / Расположение узлов и агрегатов
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Система автоматической коробки передач (SBC)
/
Автоматическая система управления коробкой передач
/ Компоненты и расположение компонентов
| Расположение компонентов |

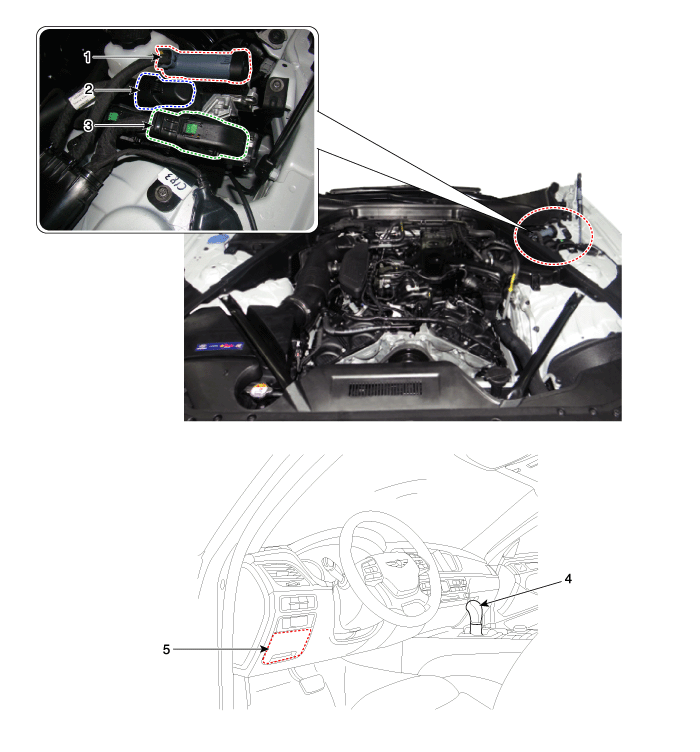

| [Компоненты автомобиля] |
|
1. Модуль управления коробкой передач (TCM)
2. Коробка привода форсунки (IDB) 3. Модуль управления двигателем (ECM) |
4. Рычаг переключения
5. Разъем для подключения даты (DLC) |

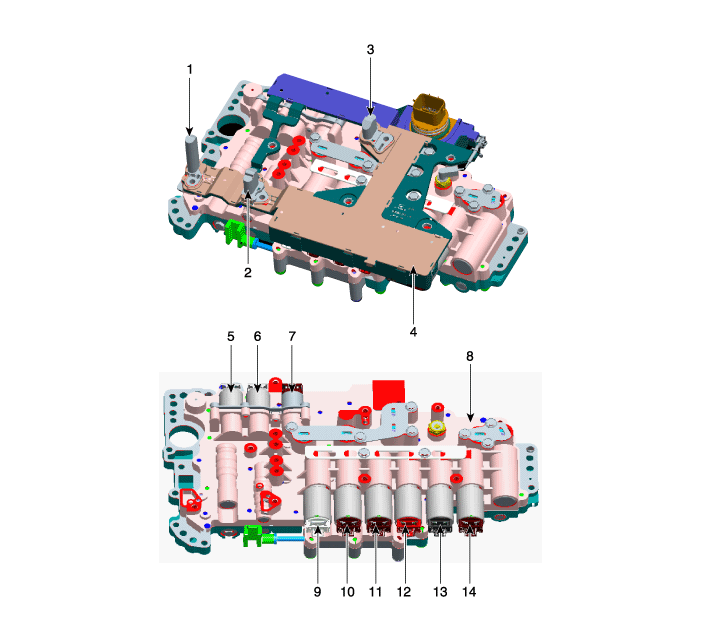

| [Компоненты передачи] |
|
1. Датчик входной скорости
2. Датчик средней скорости 3. Датчик выходной скорости 4. Сборка электронного модуля 5. Электромагнитный клапан контроля давления в линии 6. Электромагнитный клапан управления демпферной муфтой 7. Электромагнитный клапан ВКЛ/ВЫКЛ |
8. Сборка корпуса клапана
9. Электромагнитный клапан управления 8LR/B 10. Электромагнитный клапан управления 6/C 11. 27/В управляющий электромагнитный клапан 12. Электромагнитный клапан управления 35R/C 13. Электромагнитный клапан управления 4&OD/C 14. Электромагнитный клапан управления UD/C |
Схематические диаграммы
Принципиальная электрическая схема
...
Модуль управления коробкой передач (TCM) Описание и работа
Описание
Модуль управления коробкой передач (TCM) играет роль мозга
для автоматической коробки передач. Модуль принимает и обрабатывает
сигналы от различных датчиков и реализует широкий спектр ...
