Hyundai Genesis: схемы системы управления автоматической коробкой передач / датчика средней скорости
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Система автоматической коробки передач (SBC)
/
Автоматическая система управления коробкой передач
/ Принципиальные схемы датчика средней скорости

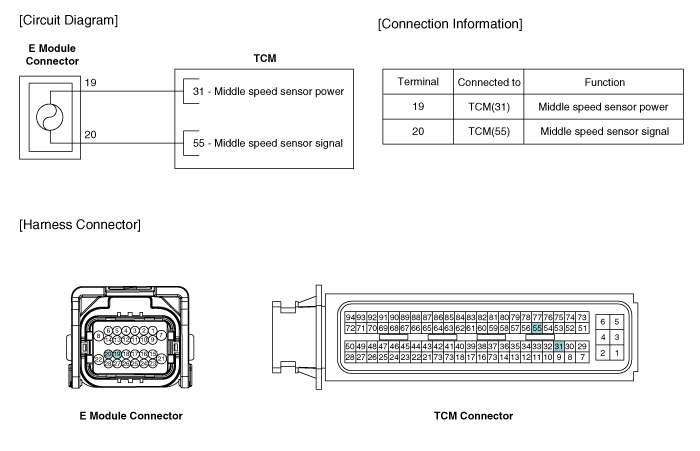

| Принципиальная электрическая схема |
Характеристики датчика средней скорости
Технические характеристики
? Тип: Датчик Холла
? Технические характеристики
Рабочие условия (°C)°F ((-)40~150)) -40~302Воздушный зазор(мм)in.1.3(0.0512)Выходное напряжение(В)Высокое1.4Низкое0.7
...
Процедуры ремонта датчика средней скорости
осмотр
1.
Проверить форму сигнала датчика средней скорости с помощью GDS.
Спецификация: См. раздел «Форма волны сигнала».
...
