Hyundai Genesis: схематические схемы системы управления автоматической коробкой передач / электромагнитного клапана управления давлением в трубопроводе

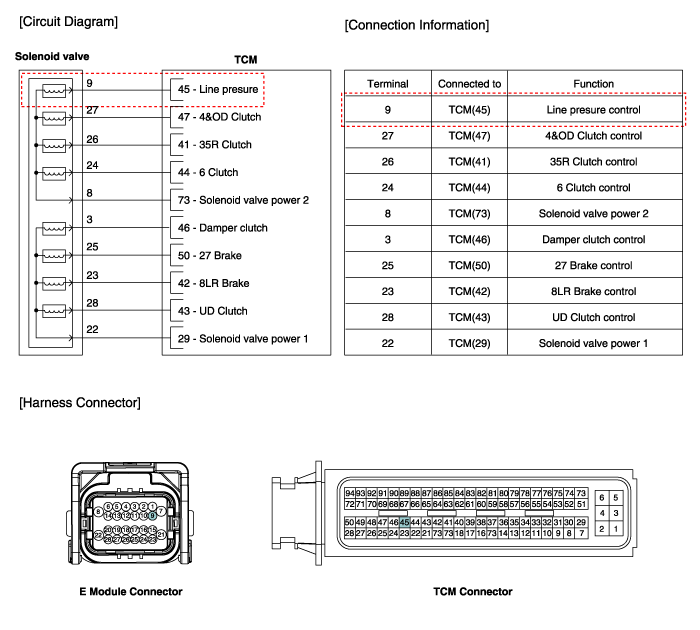

Принципиальная электрическая схема

Технические характеристики электромагнитного клапана контроля давления в линии

Технические характеристики Контроль давления в линии VFS ? Тип управления: нормальный высокий тип Управляющее давление кПа (кгс/см?, psi)0~500,14 (0~5,1,0~72,54)Текущее значение(мА)0~850 Внутреннее сопротивление ...

Процедуры ремонта электромагнитного клапана регулирования давления в линии

осмотр 1. Выключите зажигание. 2. Отсоедините разъем электронного модуля. 3. Измерьте сопротивление между клеммами электромагнитного клапана. 4. Убедитесь, что сопротивление находится в пределах спецификации ...
