Система автоматической трансмиссии опирается на различные измерения
данные для определения текущего состояния управления и экстраполяции
необходимые значения компенсации. Эти значения используются для управления
исполнительные механизмы и добиться желаемого управляющего выхода. Если проблема с
трансмиссия, включая трансмиссию, была идентифицирована, выполнить
самодиагностика и базовая проверка трансмиссии (масла и жидкости
осмотр), а затем проверить компоненты системы управления с помощью
инструмент диагностики.
|

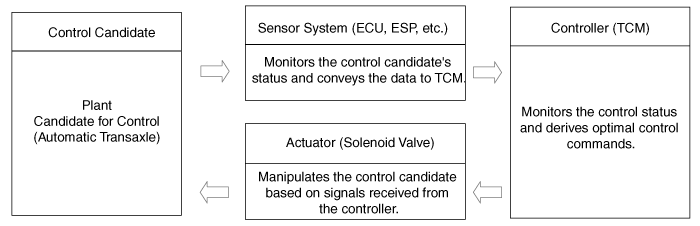

Состав системы управления
|
|
Диагностика неисправностей
|
Он оснащен отказоустойчивым механизмом, который позволяет доставить автомобиль домой или к дилеру в случае отказа трансмиссии.
Аварийный режим включается, если коробка передач
неисправности. В этом режиме трансмиссия работает на минимальной
уровень функциональности, позволяющий автомобилю достигать
сервисный центр.
Fail-Safe: позволяет безопасно управлять автомобилем в случае неисправности.
Limp Home: поддерживает минимальную функциональность (*) в случае
неисправности, что позволяет транспортному средству добраться до службы
центр.
(*) Минимальная функциональность: привод (фиксированная передача), задний ход и нейтраль.
TCM находится в постоянной связи с системой управления.
компоненты (датчики и соленоиды). Если получен аномальный сигнал
дольше заданного времени TCM распознает неисправность, сохраняет
код неисправности в памяти, а затем отправляет сигнал неисправности через
терминал самодиагностики. Такие коды неисправностей резервируются независимо друг от друга.
и не сбрасывается даже при выключении зажигания.
аккумуляторная батарея отсоединена или разъем TCM отсоединен.
|
•
|
Отсоединение датчика или разъема привода при
ключ зажигания находится в положении «Вкл.», вызывает диагностическую ошибку
код (DTC) и фиксирует код в памяти. В таком случае отключение
батарея не очистит память диагностики неисправностей. Диагноз
необходимо использовать инструмент для очистки памяти диагностики неисправностей.
|
|
•
|
Перед снятием или установкой какой-либо детали прочтите диагностическую
коды неисправностей, а затем отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
•
|
Перед отсоединением кабеля от клеммы аккумулятора поверните
ключ зажигания в положение OFF. Снятие или подключение кабеля аккумулятора
во время работы двигателя или при включенном зажигании может привести к
повреждение ТКМ.
|
|
•
|
При проверке генератора на состояние зарядки не
отсоедините клемму «+» аккумуляторной батареи, чтобы предотвратить повреждение ECM из-за
к напряжению.
|
|
•
|
При зарядке аккумулятора внешним зарядным устройством
отсоедините клеммы аккумуляторной батареи со стороны автомобиля, чтобы не повредить
ТКМ.
|
|
|
Процедура проверки (самодиагностика)
|
|
•
|
Когда напряжение батареи слишком низкое, диагностическая проблема
коды не читаются. Обязательно проверьте аккумулятор на предмет напряжения и
систему зарядки перед началом теста.
|
|
•
|
Память диагностики стирается, если батарея или TCM
разъем отключен. Не отсоединяйте аккумулятор до
диагностические коды неисправностей (DTC) полностью считываются и записываются.
|
|
|
Процедура проверки (с использованием GDS)
|
|
2.
|
Подключите GDS к разъему канала передачи данных на нижней аварийной подушке.
|
|
4.
|
Используйте GDS для проверки диагностического кода неисправности.
|
|
5.
|
Отремонтируйте неисправную деталь по диагностической карте.
|
|
6.
|
Сотрите диагностический код неисправности.
|
|
•
|
Выполните обучение TCM после замены автоматической коробки передач.
трансмиссии для предотвращения медленной реакции АКПП, рывков
разгон и рывки при запуске. (См. «Автоматическая коробка передач
система управления (Ремонтные процедуры)" в этой группе)
|
|
•
|
Добавление жидкости для автоматической коробки передач. (См. «Система автоматической трансмиссии» в этой группе.)
|
|
•
|
После обслуживания автоматической коробки передач или TCM очистите
диагностический код неисправности (DTC) с помощью инструмента GDS. Диагностическая проблема
коды (DTC) не могут быть удалены путем отсоединения аккумулятора.
|
|
Корректирование
Обучение ТКМ
При ударе при переключении передач или замене деталей, связанных с коробкой передач, необходимо выполнить обучение TCM.
В следующем случае требуется обучение ТКМ.
•
...
