Hyundai Genesis: схематические схемы системы управления автоматической коробкой передач / 6-ступенчатого электромагнитного клапана управления сцеплением

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Система автоматической коробки передач (SBC) / Автоматическая система управления коробкой передач / Принципиальные схемы электромагнитного клапана управления 6-ступенчатой муфтой

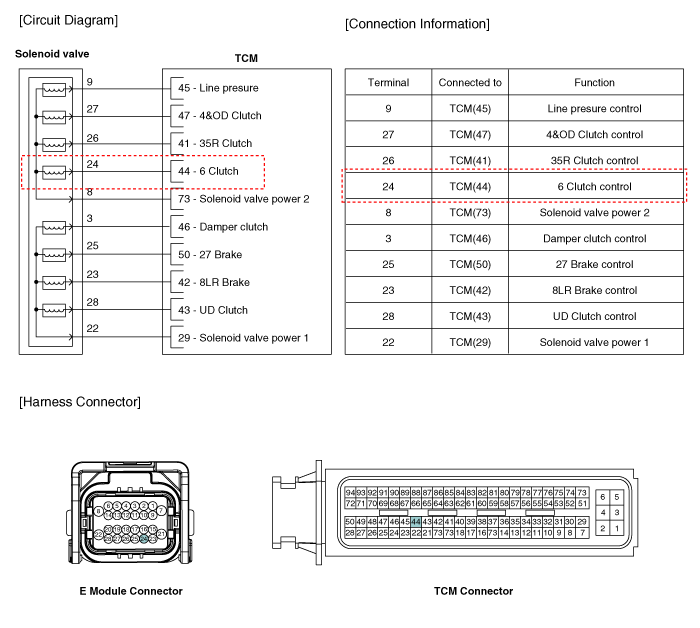

Принципиальная электрическая схема

Технические характеристики 6-ступенчатого электромагнитного клапана управления сцеплением

Технические характеристики Прямое управление VFS[6/C] ? Тип управления: нормальный низкий тип Управляющее давление кПа (кгс/см?, psi)0~1569,06 (0~16,0~227,57)Текущее значение(мА)0~1100 Внутреннее сопротивление( ...

Процедуры ремонта электромагнитного клапана управления 6-ступенчатой муфтой

осмотр 1. Выключите зажигание. 2. Отсоедините разъем электронного модуля. 3. Измерьте сопротивление между клеммами электромагнитного клапана. 4. Убедитесь, что сопротивление находится в пределах спецификации ...
