Hyundai Genesis: Схематические схемы системы управления автоматической коробкой передач / электромагнитного клапана управления тормозом понижающей передачи (UD/B_VFS)

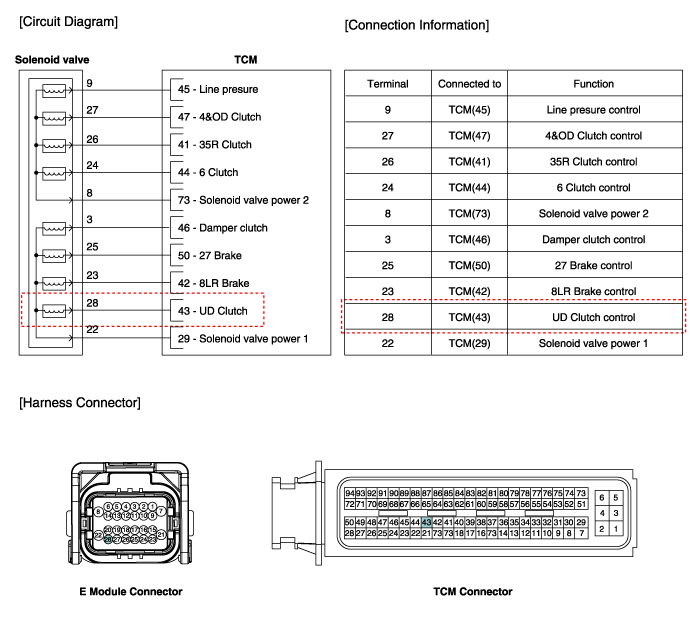

Принципиальная электрическая схема

Технические характеристики электромагнитного клапана управления тормозом понижающей передачи (UD/B_VFS)

Технические характеристики Прямое управление VFS[UD/C] ? Тип управления: нормальный низкий тип Управляющее давление кПа (кгс/см², фунт/кв. дюйм)0~1569,06 (0~16,0~227,57)Текущее значение(мА)0~1100 Внутреннее сопротивление ...

Электромагнитный клапан управления тормозом понижающей передачи (UD/B_VFS) Процедуры ремонта

осмотр 1. Выключите зажигание. 2. Отсоедините разъем электронного модуля. 3. Измерьте сопротивление между клеммами электромагнитного клапана. 4. Убедитесь, что сопротивление находится в пределах спецификации ...
