Hyundai Genesis: схемы системы управления автоматической коробкой передач / датчика выходной скорости

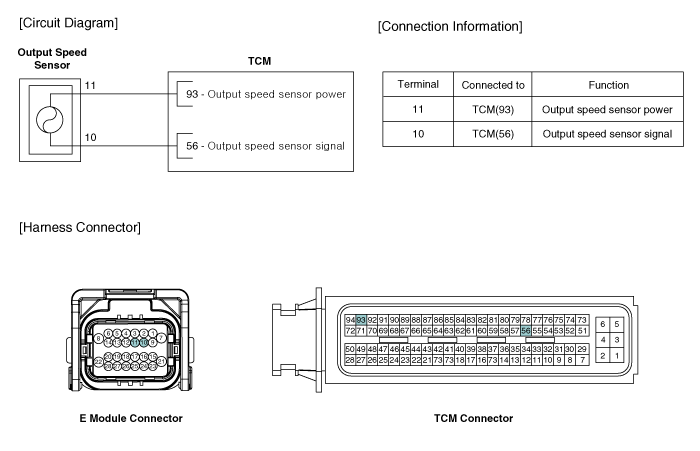

Принципиальная электрическая схема

Технические характеристики датчика скорости на выходе

Технические характеристики ? Тип: Датчик Холла ? Технические характеристики Рабочие условия (°C)°F(-40~150) -40~302Воздушный зазор(мм)in.1.3(0.0512)Выходное напряжениеВысокое1.4Низкое0.7 ...

Процедуры ремонта датчика выходной скорости

осмотр 1. Проверьте форму сигнала датчика выходной скорости с помощью GDS. Спецификация: См. раздел «Форма волны сигнала». ...
