Hyundai Genesis: схематические схемы системы управления автоматической коробкой передач / электромагнитного клапана управления тормозами 8LR

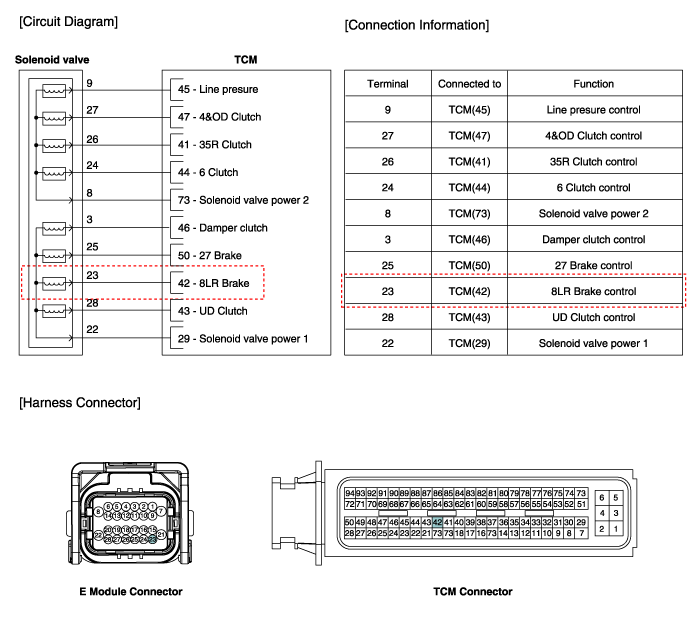

Принципиальная электрическая схема

Технические характеристики электромагнитного клапана управления тормозом 8LR

Технические характеристики Прямое управление VFS[8LR/B] ? Тип управления: нормальный низкий тип Управляющее давление кПа (кгс/см², фунт/кв.дюйм)0~2108,42 (0~21,5~305,80)Текущее значение(мА)0~1100 Внутреннее сопротивление ...

Процедуры ремонта электромагнитного клапана управления тормозом 8LR

осмотр 1. Выключите зажигание. 2. Отсоедините разъем электронного модуля. 3. Измерьте сопротивление между клеммами электромагнитного клапана. 4. Убедитесь, что сопротивление находится в пределах спецификации ...
