Hyundai Genesis: Процедуры ремонта тормозной системы / тормозной магистрали

Удаление

1.	Отсоедините разъем выключателя уровня тормозной жидкости и снимите крышку бачка.

2.	Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

3.	Снимите колесо и шину.

4.	Отсоедините хомут тормозного шланга (А) и снимите тормозную трубку, ослабив накидную гайку трубки (В). Момент затяжки: 13,7 ~ 16,7 Н·м (1,4 ~ 1,7 кгс·м, 10,1 ~ 12,3 фунт-фут) [Передний] [Задний]

5.	Отсоедините тормозной шланг от тормозного суппорта, ослабив болт (А). Момент затяжки: 24,5 ~ 29,4 Н·м (2,5 ~ 3,0 кгс·м, 18,1 ~ 21,7 фунт-фут) [Передний] [Задний]

осмотр

1.	Проверьте тормозные трубки на наличие трещин, изгибов и коррозии.

2.	Проверьте тормозные шланги на наличие трещин, повреждений и утечек жидкости.

3.	Проверьте накидные гайки тормозных трубок на наличие повреждений и утечек жидкости.

4.	Проверьте монтажный кронштейн тормозного шланга на наличие трещин или деформации.

Монтаж

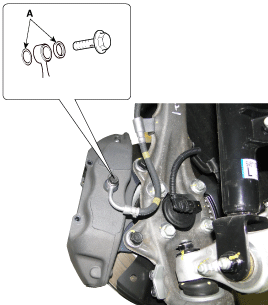

1.	Для установки выполните процедуру удаления в обратном порядке. При установке используйте новую шайбу (А).

2.	После установки прокачайте тормозную систему. (См. Тормозная система — «Прокачка тормозной системы»)

3.	Проверьте наличие утечек тормозной жидкости.
