Hyundai Genesis: принципиальные схемы тормозной системы / выключателя стоп-сигнала

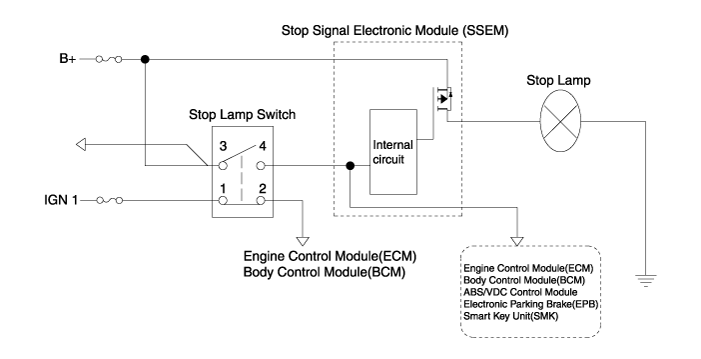

Схематическая диаграмма

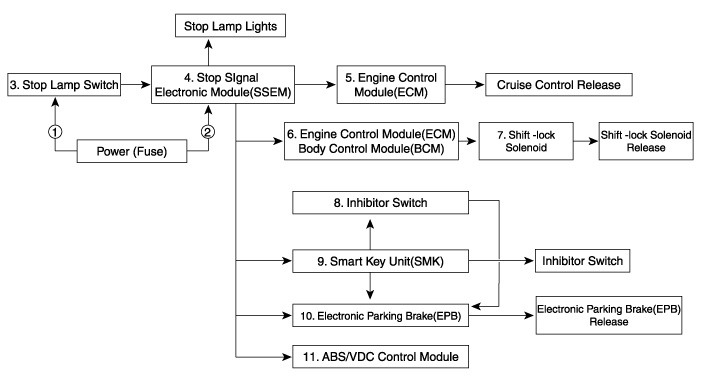

Схема системы

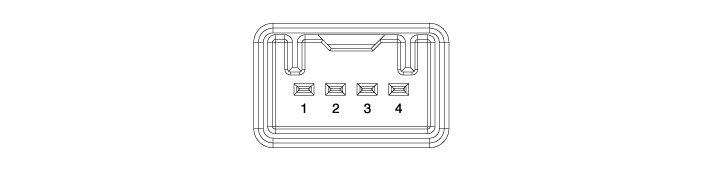

Терминальная функция

	Описание
1	IGN1
2	Модуль управления двигателем (ECM)
3	В+
4	Стоп-сигнал

Описание и работа выключателя стоп-сигнала

Описание Выключатель стоп-сигналов играет роль подачи сигналов на включить стоп-сигналы и приборы комфорта (HECU, ECU, BCM, SML и т. д.). Выключатель стоп-сигнала - это система, позволяющая водителям ...

Выключатель стоп-сигнала

Поиск неисправностей 1. Диагностика деталей Элементы Причина Симптом Способ устранения Переключить предохранитель Неправильное подключение предохранителя, Поврежденный предохранитель - Код неисправности: P0504 - Симптом: Проблемы с переключением передач, запуск...
