Hyundai Genesis: поиск и устранение неисправностей тормозной системы/выключателя стоп-сигнала

Поиск неисправностей

1.

Диагностика деталей Предметы Причина Симптом Средство Выключатель предохранителя Неисправное соединение предохранителя, Поврежденный предохранитель - Код неисправности: P0504 - Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF. Проверка формы сигнала выполняется с помощью осциллографа на каждой детали во время ускорение/торможение. (См. проверку цепи выключателя стоп-сигналов. процедуры) Ссылаться на соответствующие процедуры ремонта детали, когда что-то ненормальное обнаружены в осциллограмме (обратитесь к процедурам ремонта соответствующую деталь и при необходимости заменить ее) Реле предохранителя Неисправное соединение предохранителя, Поврежденный предохранитель - Код неисправности: P0504 - Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF. Выключатель стоп-сигнала • Поврежденная проводка каждой части • Неисправное соединение • Каждая часть неисправна - Код неисправности: P0504 - Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF. Стоп-сигнал электронный модуль (если применимо) - Код неисправности: P0504, C2130, C2131 - Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB, Неисправность стоп-сигналов, горит лампа ESP OFF. Модуль управления двигателем (ECM) - Код неисправности: P0504 - Симптом: проблемы с переключением передач, проблемы с отключением функции круиз-контроля. Модуль управления кузовом (BCM) - Проблемы с переключением передач Соленоид блокировки переключения передач - Проблемы с переключением передач Переключатель ингибитора - Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, проблема с отменой функции EPB Блок смарт-ключей (SMK) - Стартовый сбой Электронный стояночный тормоз - Симптом: проблема с отменой функции EPB, горит индикатор ESP OFF. Блок управления ABS/VDC (Датчик давления) - Симптом: горит индикатор ESP OFF.

2.

Симптоматическая диагностика Симптом Часть, которая может быть причиной Средство Проблемы с запуском Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Модуль управления ABS/VDC, Каждый провод, Разъем Проверьте форму волны с помощью осциллограф на каждую деталь при разгоне/торможении автомобиля. (Ссылаться на Порядок проверки цепи выключателя стоп-сигнала) Обратитесь к соответствующим процедурам ремонта детали, когда что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее) Проблемы с переключением передач Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, BCM, ECM, выключатель ингибитора, каждый провод, разъем горит лампочка ESP OFF Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, Модуль управления ABS/VDC, Каждый провод, Разъем P0504 Предохранитель переключателя, Предохранитель реле, Выключатель стоп-сигнала, Электронный модуль стоп-сигнала, ECM, Каждый провод, Разъем Стоп-сигнал не работает Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный модуль стоп-сигнала, отсоединен провод/разъем Стоп-сигнал всегда включается Выключатель стоп-сигнала, электронный модуль стоп-сигнала, Короткое замыкание проводки, сгорел предохранитель

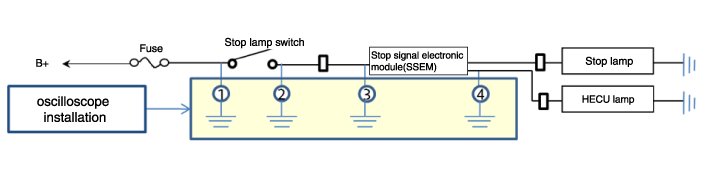

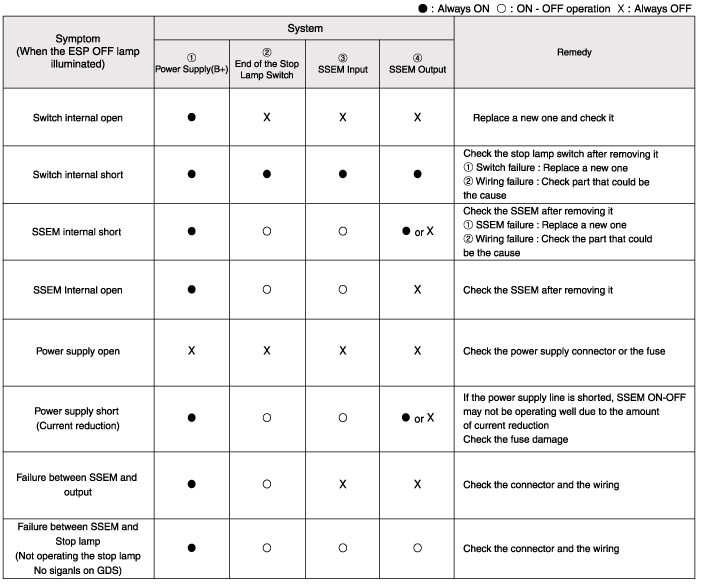

3.	Диагностика системы выключателя стоп-сигналов SSEM: Электронный модуль стоп-сигнала

4.	Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.

Схемы выключателя стоп-сигналов

Схематическая диаграмма Схема системы Терминальная функция Описание1IGN12Модуль управления двигателем (ECM)3B+4Stop Lmap ...

Процедуры ремонта выключателя стоп-сигнала

Корректирование 1. Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. 2. Снимите нижнюю защитную накладку. (Обратитесь к разделу «Тело» — «Аварийная площадка») 3. Снимите коленную подушку безопасности. (См. Р...
