Hyundai Genesis: Процедуры ремонта тормозной системы/выключателя стоп-сигнала

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Тормозная система / Тормозная система / Процедуры ремонта выключателя стоп-сигнала

Корректирование
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите нижнюю защитную накладку.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
3.
Снимите коленную подушку безопасности.
(См. Ограничение - «Модуль подушки безопасности»)
4.
Проверьте зазор между выключателем стоп-сигнала и кронштейном.
Зазор стоп-сигнала: 1,0–2,0 мм (0,04–0,08 дюйма)

5.
Если зазор между выключателем стоп-сигнала и кронштейном меньше 1,0 ~ 2,0 мм (0,04 ~ 0,08 дюйма), проверьте монтажный зажим и другие детали вокруг стоп-сигнал.
6.
Если все в порядке, снимите выключатель стоп-сигнала, а затем установите его снова.
осмотр
1. Проверка предохранителей
Установите тестовый предохранитель на часть плавкого предохранителя выключателя и предохранителя реле, чтобы убедиться в нормальном соединении.

2. Анализ данных ГДС
1.
Проанализируйте данные GDS и проверьте, все ли в порядке с выключателем стоп-сигналов.
(1)
Подключите GDS к разъему самодиагностики.
(2)
Включите искровой выключатель
(3)
Нажмите на педаль тормоза.
(4)
Проверьте категорию «тормозной выключатель», которая отображает «данные датчика» GDS.)
Нормальная форма волны: Значение сигнала датчика давления будет изменяться в соответствии с переключателем ВКЛ/ВЫКЛ тормоза.

3. Проверка соединения по частям
Проверьте, не поврежден ли каждый разъем, не произошло ли перенапряжение на клеммах или неполное соединение.
[Распределительная коробка машинного отделения]

[Электронный модуль стоп-сигнала]

[Модуль управления ABS/VDC]

4. Осмотрите цепь стоп-сигнала.
Подсоедините щуп к каждому клеммному проводу и проверьте осциллограмму сигнала.
[Вход/выход переключателя стоп-сигнала]

[Ввод/вывод электронного модуля стоп-сигналов]

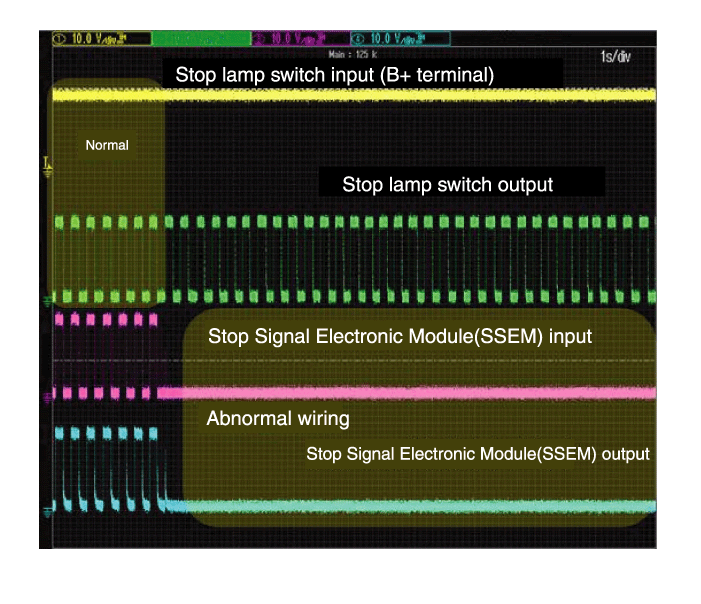

[Экран формы сигнала осциллографа]

Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите нижнюю защитную накладку.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
3.
Снимите коленную подушку безопасности.
(См. Ограничение - «Модуль подушки безопасности»)
4.
Отсоедините разъем выключателя стоп-сигналов (А).

5.
Потяните стопорную пластину (А), как показано стрелкой.

6.
Поверните выключатель стоп-сигналов на 45° против часовой стрелки и снимите его.

7.
Осмотрите снятый выключатель стоп-сигнала в соответствии с описанными ниже процедурами.
(1)
Подтвердите нормальное соединение с терминальной частью
А.
Можно сделать подтверждение, чтобы увидеть, правильно ли закреплен разъем и присутствует ли метка соединения.

(2)
Выполните проверку сопротивления деталей

Сопротивление (?)
3-4
1-2
Не выступающий стержень
(переключатель выключен)
Бесконечный
0
Род торчал
(переключатель включен)
0
Бесконечный

Монтаж
1.
Закрепите рычаг педали тормоза и вставьте выключатель стоп-сигнала со скрытой контактной частью.

2.
После вставки поверните стопорный выключатель (А) на 45° по часовой стрелке, а затем соберите стопорную пластину (В), нажав на нее.

3.
Проверьте зазор между выключателем стоп-сигнала и кронштейном.
Зазор стоп-сигнала: 1,0–2,0 мм (0,04–0,08 дюйма)

Если зазор между выключателем стоп-сигнала и кронштейном меньше 1,0–2,0 мм (0,04–0,08 дюйма), повторите вышеописанную процедуру.
4.
Подсоедините разъем выключателя стоп-сигналов.
5.
Установите коленную подушку безопасности.
(См. «Удерживающая система — «Модуль коленной подушки безопасности (KAB))».
6.
Установите нижнюю защитную накладку.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
