Hyundai Genesis: Тормозная система / Процедуры ремонта

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Тормозная система / Тормозная система / Процедуры ремонта

Эксплуатация и проверка герметичности

Проверьте все следующие пункты:

Компонент

Процедура

Усилитель тормозов (А)

Проверьте работу тормозов, задействовав тормоза во время испытания. водить машину. Если тормоза не работают должным образом, проверьте усилитель тормозов. Замените усилитель тормозов в сборе, если он не работает должным образом или если есть признаки утечки.

Проверка поршневой и напорной манжеты (B)

•	Проверьте работу тормозов, нажав на тормоза. Ищите повреждения или признаки утечки жидкости. Заменить главный цилиндр в сборе если педаль не работает должным образом или если есть повреждения или признаки утечка жидкости.

•	Проверьте разницу хода педали тормоза между быстрыми и медленное торможение. Замените главный цилиндр, если он разница хода педали.

Тормозные шланги (С)

Ищите повреждения или признаки утечки жидкости. Замените тормозной шланг новым, если он поврежден или протекает.

Сальник поршня суппорта и пыльники поршня (D)

Проверьте работу тормозов, нажав на тормоза.
Смотреть на наличие повреждений или признаков утечки жидкости. Если педаль не работает тормоза тормозят неправильно, или есть повреждения или признаки утечки жидкости, разобрать и осмотреть тормозной суппорт. Замена пыльников и уплотнителей новыми при каждой разборке тормозного суппорта.

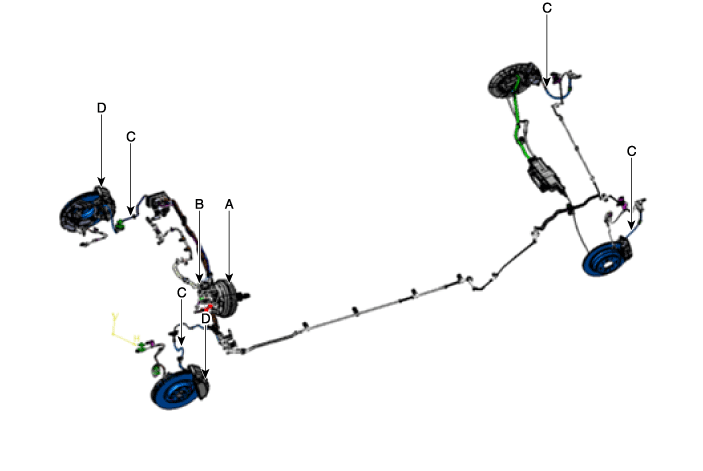

?На этой иллюстрации показан тип с левым рулем. Тип с правым рулем является симметричным.

Прокачка тормозной системы

•	Не используйте повторно слитую жидкость.

•	Всегда используйте оригинальную тормозную жидкость DOT3/DOT4. Использование неоригинальной тормозной жидкости DOT3/DOT4 может вызвать коррозию и сократить срок службы системы.

•	Убедитесь, что грязь или посторонние вещества не загрязняют тормозную жидкость.

•	Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, немедленно смойте ее с водой.

•	Резервуар на главном цилиндре должен быть на отметке MAX. (верхняя) отметка уровня в начале процедуры прокачки и проверенная после прокачать каждый тормозной суппорт. Добавляйте жидкость по мере необходимости.

1.	Убедитесь, что уровень тормозной жидкости в бачке находится на отметке MAX (верхний).

2.	Попросите кого-нибудь несколько раз медленно нажать на педаль тормоза, а затем нажать на нее.

3.	Ослабьте винт для прокачки правого заднего тормоза (А), чтобы воздух вышел из системы. Затем надежно затяните прокачной винт. [Передний 4 поршневой тип] [Тип переднего одинарного поршня] [Задний]

4.	Повторяйте процедуру для колеса в показанной ниже последовательности до тех пор, пока в жидкости не перестанут появляться пузырьки воздуха.

5.	Заполните бачок главного цилиндра до отметки MAX (верхняя) уровня.

Прокачка системы ESC

Эта процедура должна выполняться для обеспечения адекватного кровотечения. воздуха и наполнения блока ESC, тормозных магистралей и главного цилиндра с тормозной жидкостью.

Снимите крышку бачка и наполните бачок тормозной жидкостью.

Если тормозная жидкость попала на окрашенную поверхность, немедленно смойте ее.

При сбросе давления не нажимайте педаль тормоза.

Рекомендуемая жидкость DOT3 или DOT4.

2.	Подсоедините прозрачную пластиковую трубку к штуцеру для прокачки колесного цилиндра. заглушить и вставить другой конец трубки в наполовину заполненную прозрачную пластиковая бутылка.

3.	Подключите GDS к разъему канала передачи данных, расположенному под приборной панелью.

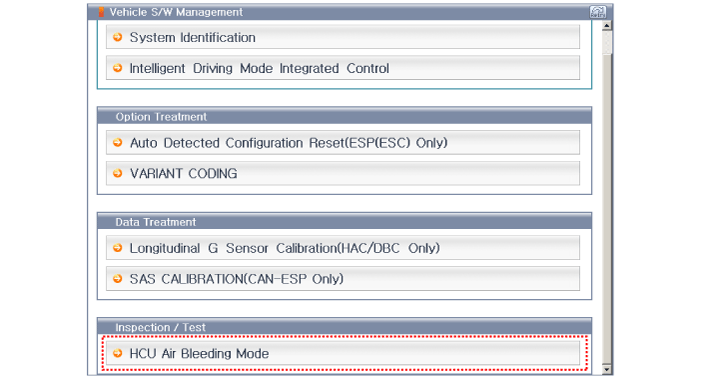

Выбирайте элементы и управляйте системой в соответствии с инструкциями на экране GDS.

Необходимо соблюдать максимальное время работы мотора АБС с ГДС, чтобы мотопомпа не сгорела.

(1)	Выберите название автомобиля.

(2)	Выберите антиблокировочную тормозную систему.

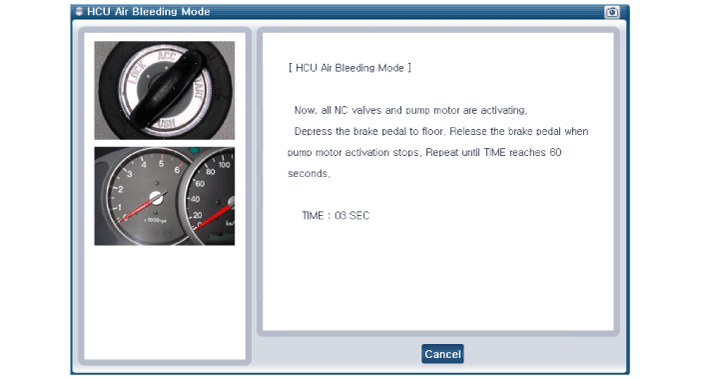

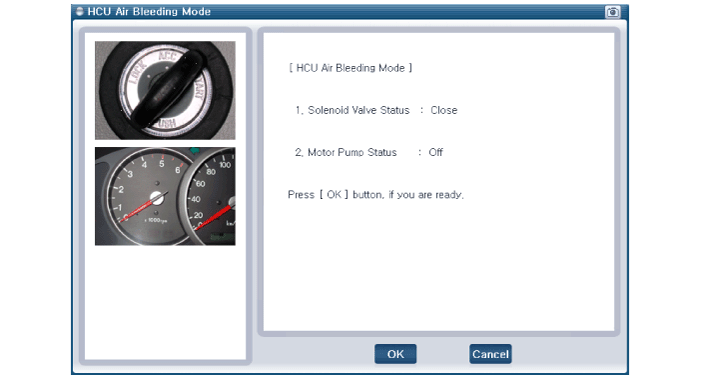

(3)	Выберите режим выпуска воздуха HCU.

5.	Попросите кого-нибудь несколько раз медленно нажать на педаль тормоза, а затем нажать на нее.

6.	Ослабьте винт для прокачки правого заднего тормоза (А), чтобы воздух вышел из системы. Затем надежно затяните прокачной винт. [Передний 4 поршневой тип] [Тип переднего одинарного поршня] [Задний]

7.	Повторяйте процедуру для колеса в показанной ниже последовательности до тех пор, пока в жидкости не перестанут появляться пузырьки воздуха.

8.	Заполните бачок главного цилиндра до отметки MAX (верхняя) уровня.
