Hyundai Genesis: Принципиальные схемы электронного модуля тормозной системы / стоп-сигнала

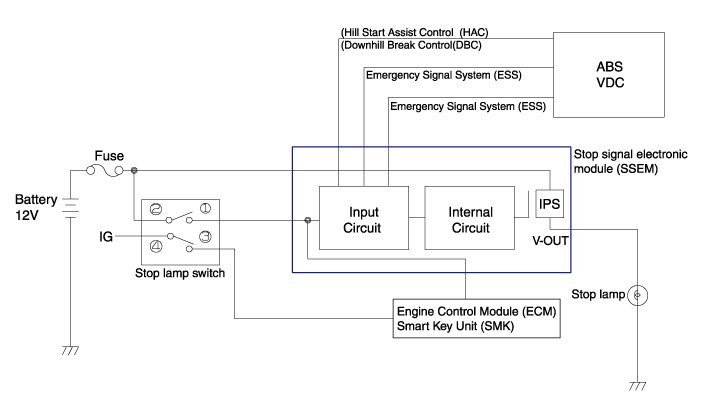

Схема системы

Терминал Функция

	Описание
1	Земля
2	Сигнал HAC/DBC (активный низкий уровень)
3	Сигнал ESS (активный низкий уровень)
4	Стоп-сигнал
5	Выключатель стоп-сигнала
6	ЭБУ/СМК
7	Сигнал ESS (активный высокий уровень)
8	Батарея

Технические характеристики электронного модуля стоп-сигнала

Технические характеристики КатегорияДанныеДиапазон рабочих температур (°C) -40 ~ 85Диапазон температур хранения (°C) -40 ~ 105Рабочее напряжение (В)5,8 ~ 16Номинальный ток (A)15 ...

Процедуры ремонта электронного модуля стоп-сигнала

осмотр 1. Проверка предохранителей Установите контрольный предохранитель на часть плавкого предохранителя выключателя и предохранителя реле, чтобы убедиться в нормальном соединении. 2. Проверка разъема каждой частью Проверьте, каждый ли кон ...
